Ограничители перенапряжений (УЗИП)
Ограничители перенапряжений (УЗИП) на DIN-рейку — защита проводки и техники от импульсов при грозе и коммутациях в сети. В категории аппараты классов B, C и D: грубая ступень на ввод, средняя в распределительный щит и тонкая к чувствительной технике, в однополюсном, трёхполюсном и четырёхполюсном исполнении.
Как выбрать УЗИП
Ограничитель перенапряжений — не универсальный аппарат «на все случаи», а элемент ступенчатой защиты. Импульс от грозового разряда или коммутации в сети несёт энергию, которую один компактный модуль погасить не в состоянии, поэтому его гасят по частям: каждая следующая ступень снимает то, что пропустила предыдущая.
Классы B, C и D

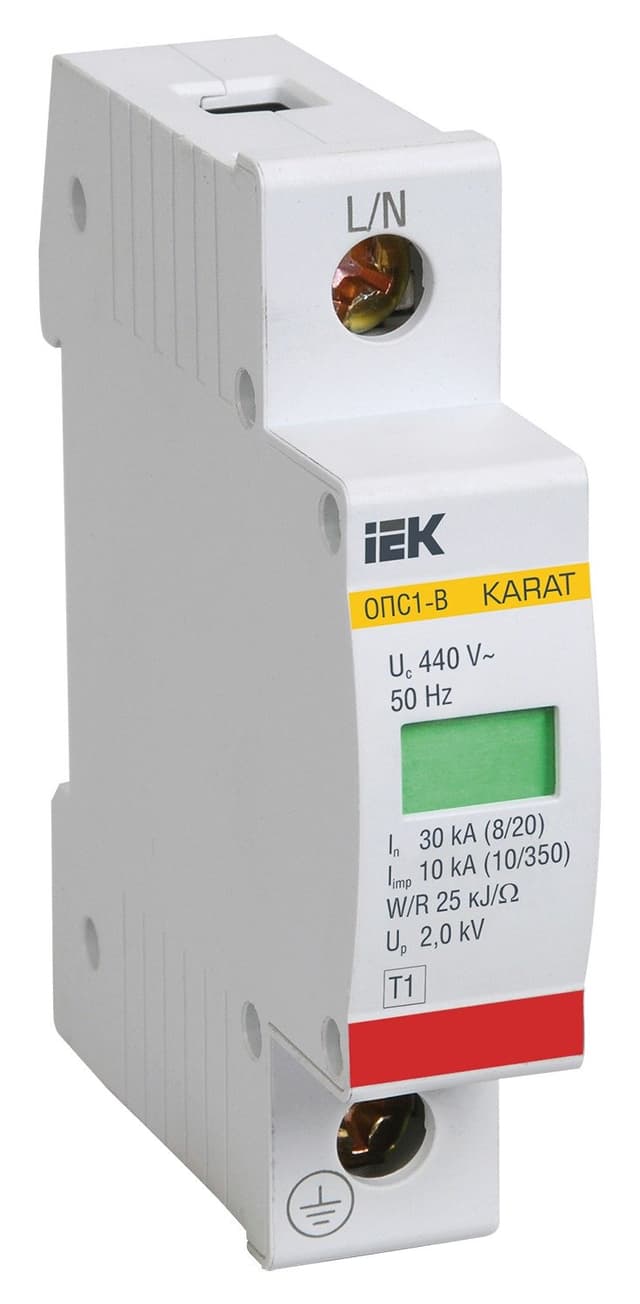

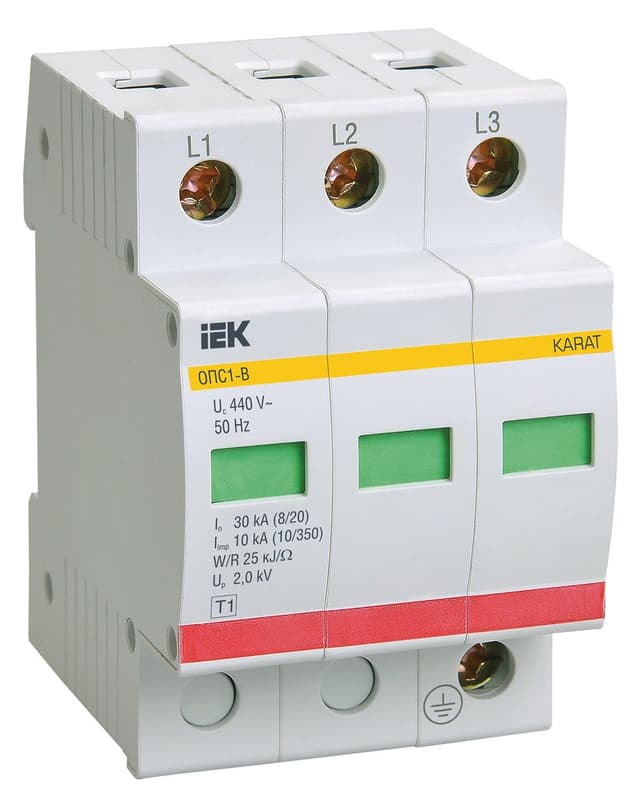

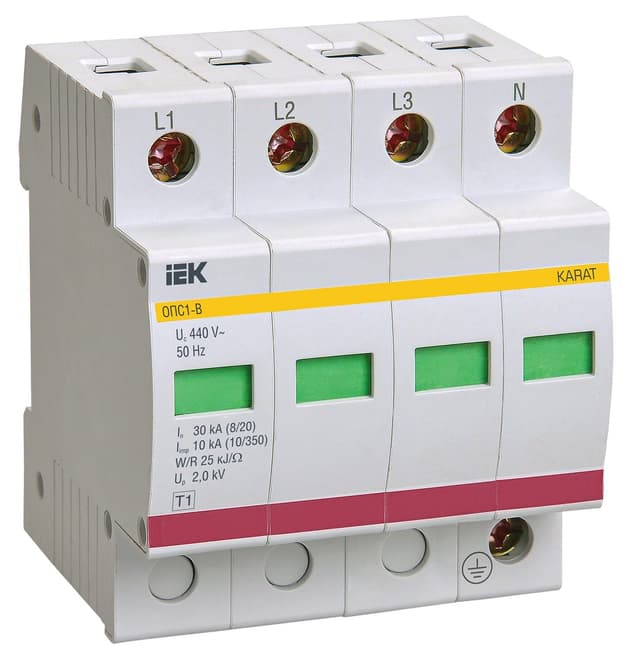

- Класс B — грубая ступень. Место на вводе: аппарат принимает основную энергию импульса и сбивает его до уровня, с которым справляются следующие ступени.

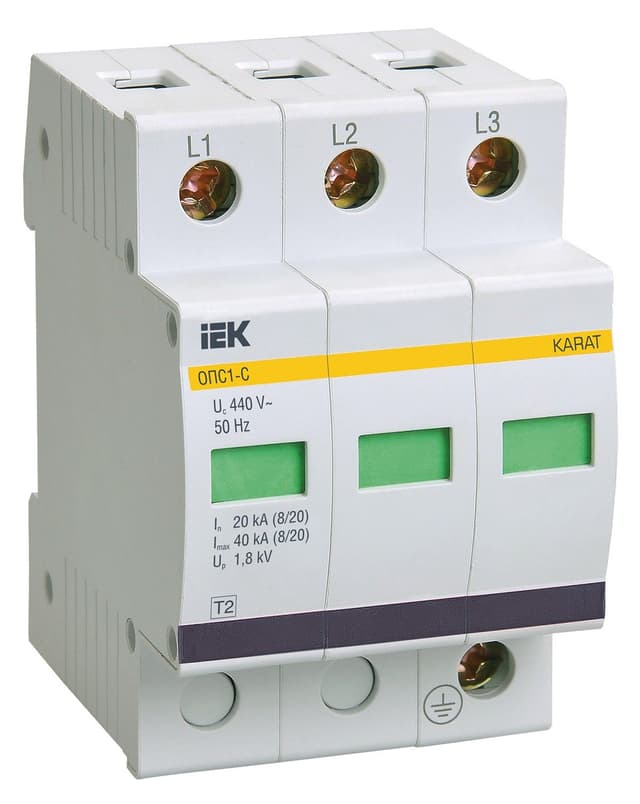

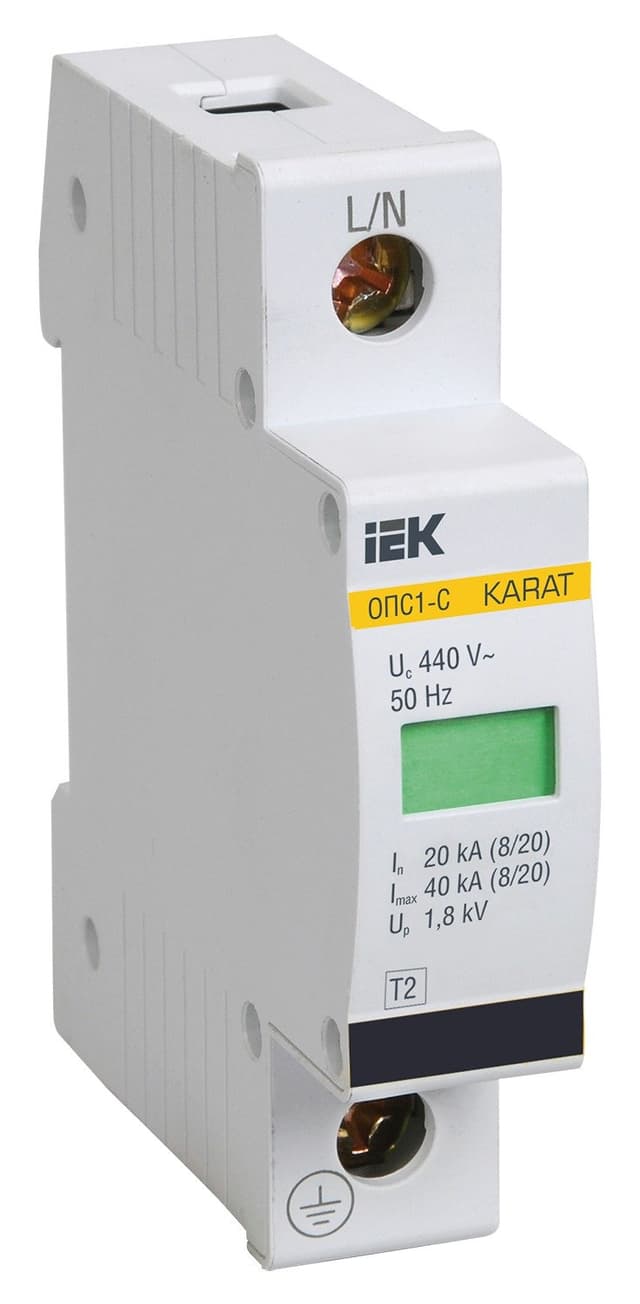

- Класс C — средняя ступень. Ставится в распределительном щите и гасит остаток, прошедший через ввод.

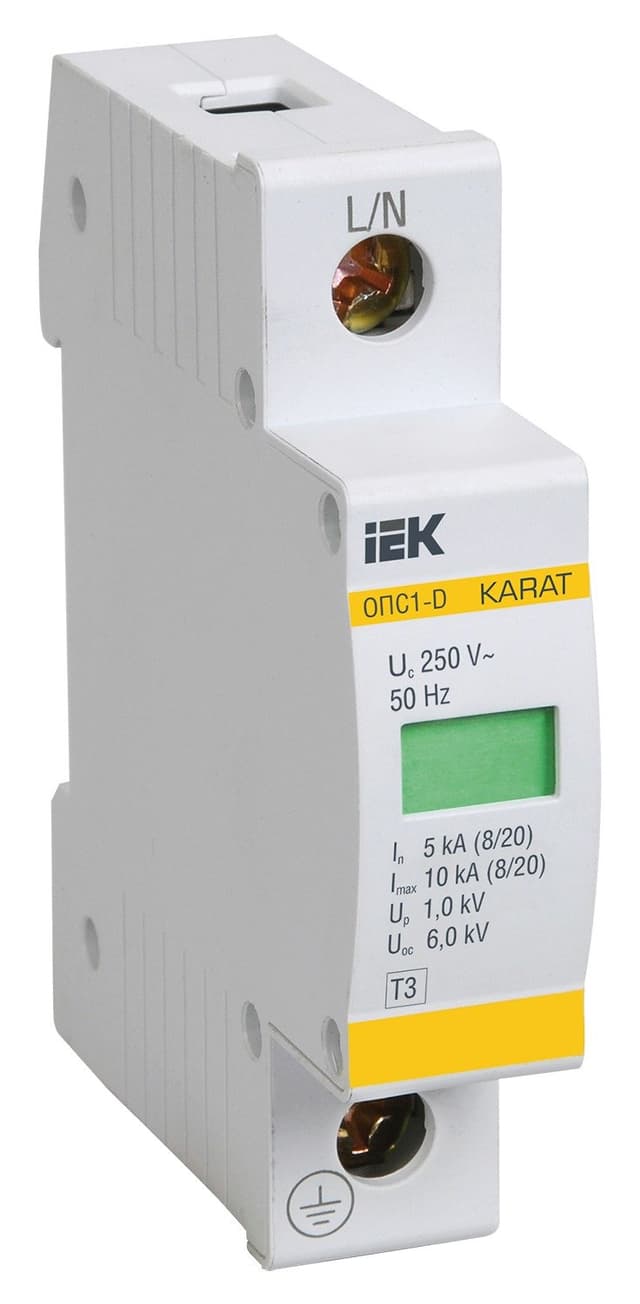

- Класс D — тонкая ступень. Ставится ближе всего к чувствительной технике и срезает последнее, что до неё дошло.
Подменять одну ступень другой бессмысленно: класс D на вводе грубого импульса не выдержит, а один класс B не сбивает напряжение до значения, безопасного для электроники. В квартирном щите обычно ограничиваются средней и тонкой ступенью, если грубая уже стоит на вводном или этажном щите. Для частного дома, особенно с воздушным вводом, разговор начинается с класса B.
Сколько полюсов
Число полюсов подбирают по сети. Однополюсные исполнения — для однофазной сети 230 В, трёхполюсные и четырёхполюсные — для трёхфазной 400 В, а что из них подойдёт, зависит от схемы щита и от того, как в нём разведены нулевой рабочий и защитный проводники.
На что смотреть в характеристиках
Un — рабочее напряжение сети, для которой рассчитан аппарат: 230 В для однофазной, 400 В для трёхфазной. In — номинальный разрядный ток, то есть значение, на которое ограничитель рассчитан в работе. Imax — максимальный импульсный ток, предельная для аппарата величина. Чем ближе ступень к вводу, тем выше оба тока — в этом и состоит разница между классами.
УЗИП ставят вместе с автоматом, а не вместо него
Ограничитель реагирует на импульс напряжения и отводит его в землю. Перегрузку и короткое замыкание он не отключает — это работа автоматического выключателя, и заменить его ограничитель не может. Больше того, сам УЗИП подключают через отдельный аппарат защиты: если ограничитель выйдет из строя, линию нужно отключить, а не оставлять под аварийным током.
Второе условие работы — исправное заземление. Импульс ограничителю нужно куда-то отвести, и если защитный проводник не подключён или выполнен не по правилам, аппарат в щите стоит, а защиты нет.
