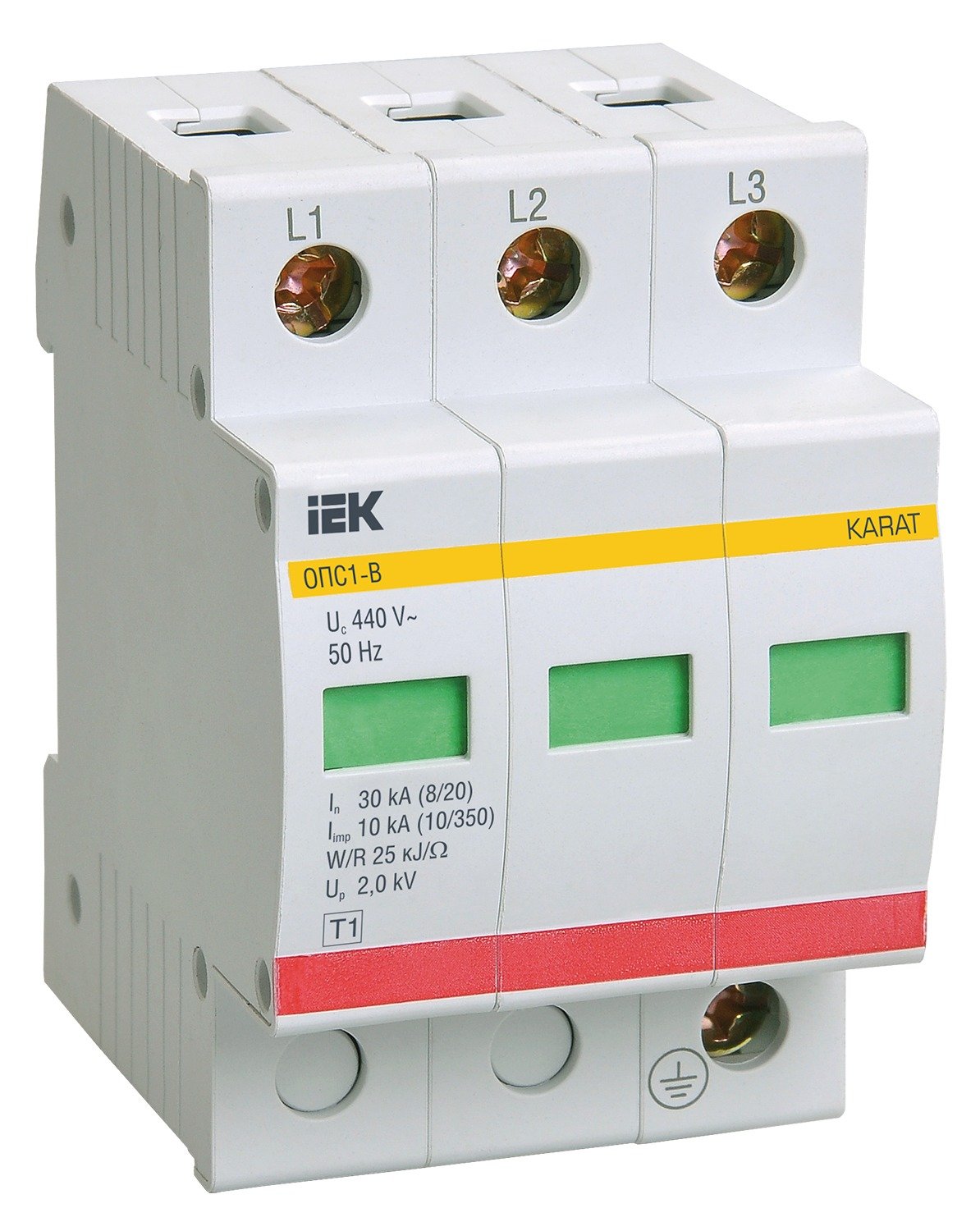

Ограничитель импульсного перенапряжения ОПС1-B 3P In 30 кА IEK MOP20-3-B

Трёхполюсный ограничитель импульсного перенапряжения ОПС1-B закрывает трёхфазный ввод целиком: в одном корпусе собраны три модуля, по одному на фазу. Это первая, грубая ступень защиты, и ставят её на вводе — в щите учёта или в первом распределительном щите дома, ближе всего к точке, где импульс попадает в проводку. Поводов для срабатывания немного, но они самые тяжёлые: разряд молнии в воздушную линию, работа молниезащиты здания, коммутации в сети поставщика. Аппарат открывается только на время импульса, уводит его основную энергию в землю и срезает напряжение до уровня, который выдерживает остальное оборудование щита.

Номинальный разрядный ток — 30 кА, максимальный — 60 кА, уровень защиты напряжения — 2 кВ, максимальное длительное рабочее напряжение переменного тока (Uc) — 440 В. На лицевой панели каждого модуля есть оптический индикатор: смена цвета означает, что модуль отработал и подлежит замене; дистанционного сигнала в этом исполнении нет. Степень защиты — IP20, монтаж на стандартную DIN-рейку 35 мм. Важные границы: от перегрузки и короткого замыкания ОПС1-B не защищает, сам подключается через отдельный аппарат защиты и без исправного заземления бесполезен. Ступени не взаимозаменяемы — после класса B в распределительном щите ставят класс C, а у чувствительной техники класс D.
