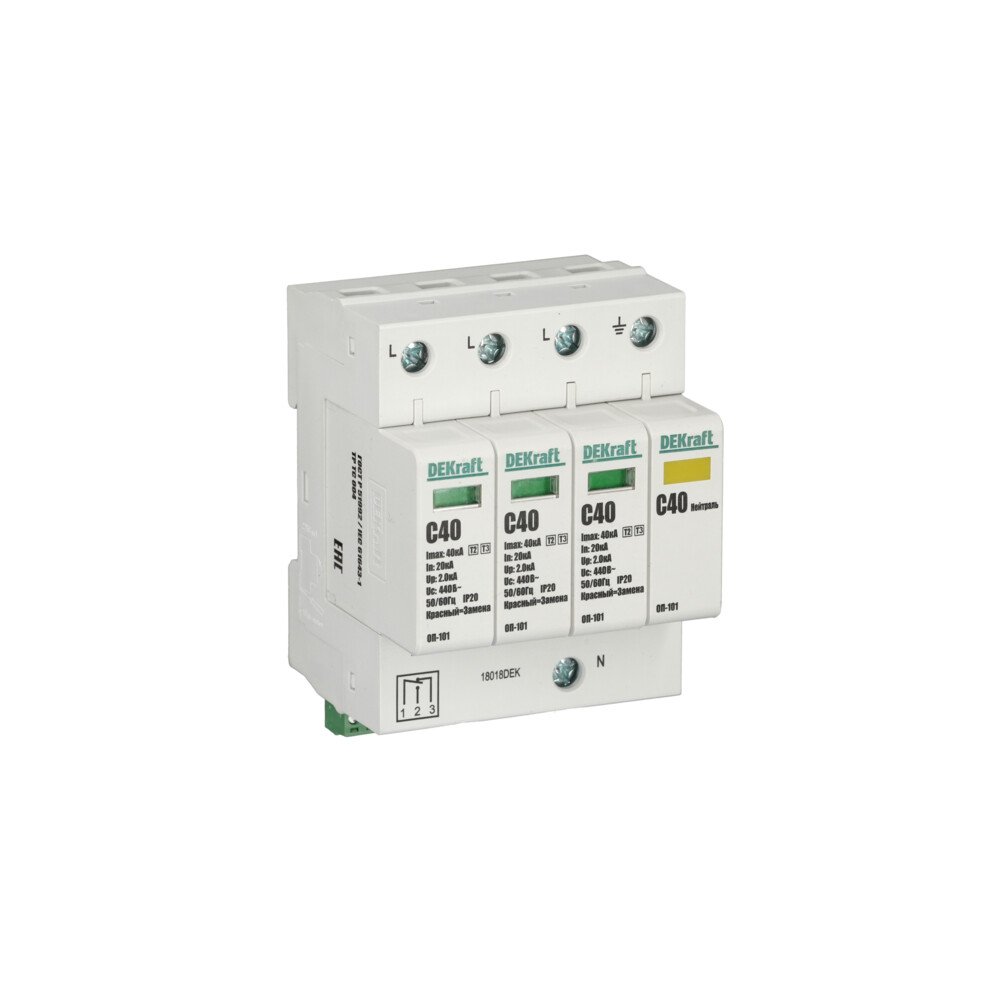

Ограничитель перенапряжений DEKraft ОП-101 3P+N 40кА 18018DEK

ОП-101 гасит импульсные перенапряжения — короткие броски в сотни и тысячи вольт, которые приходят по линии при грозовых разрядах и при коммутациях мощной нагрузки. Обычный автомат на такой импульс не реагирует: импульс длится микросекунды, а повредить успевает блоки питания, платы управления котла, технику в розетках. Ограничитель отводит энергию импульса и позволяет ограничить напряжение на защищаемом оборудовании до 2 кВ.

Исполнение 3P+N — для трёхфазного ввода: три фазы плюс нейтраль. Номинальный разрядный ток In — 20 кА, максимальный разрядный ток Imax — 40 кА. Разница между ними принципиальна: 20 кА аппарат отрабатывает штатно и не по одному разу, 40 кА — предельный однократный импульс, а не рабочая величина. Максимальное рабочее напряжение — 440 В.

Класс C (тип 2) — ступень защиты распределительного щита: место такому ограничителю во вводно-распределительном устройстве, этажном или квартирном щите. Если объект с воздушным вводом или с молниеприёмником и нужна первая, самая грубая ступень, класса C для неё недостаточно — там работает класс B (тип 1), а ОП-101 встаёт следующим за ним.

Импульсы модуль гасит расходуемым ресурсом, поэтому важно вовремя заметить, что ресурс исчерпан. На лицевой панели есть оптический индикатор состояния — окошко, по которому модуль проверяют после сильной грозы и при плановом осмотре щита. Отдельного контакта, который вывел бы сигнал о неисправности на контроллер или на диспетчерский пульт, у этого исполнения нет: смотреть нужно глазами. Картриджи сменные — меняется отработавшая вставка, а не весь аппарат.

Ширина корпуса — 4 модуля, степень защиты IP20, клеммы принимают проводник сечением до 25 мм². Ставить ограничитель нужно вместе с защитным аппаратом на его цепи.
