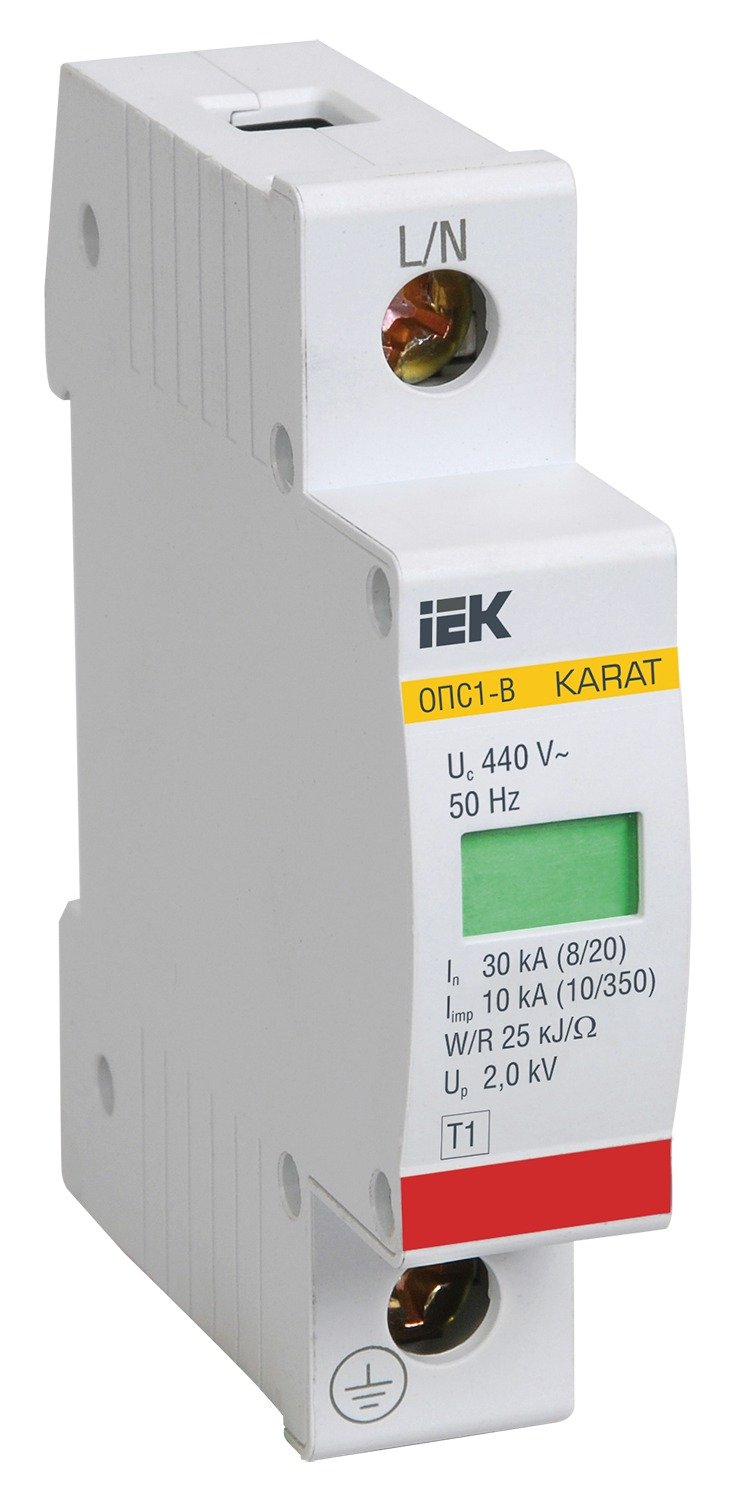

Ограничитель импульсного перенапряжения ОПС1-B 1P In 30 кА IEK MOP20-1-B

Ограничитель импульсного перенапряжения ОПС1-B — грубая, первая ступень защиты щита. В рабочий режим сети он не вмешивается и остаётся незаметным до тех пор, пока по линии не придёт импульс: разряд молнии в воздушную линию рядом с домом, срабатывание молниезащиты, коммутация в сети поставщика. В этот момент аппарат открывается и уводит основную энергию импульса в землю, срезая напряжение до уровня, который остальное оборудование ещё переносит. Место такого аппарата — на вводе, в первом щите после счётчика, ближе всего к точке, где импульс приходит в дом. Однополюсное исполнение ставят в однофазную сеть — по модулю на фазу или на нейтраль, в зависимости от схемы заземления.

Номинальный разрядный ток — 30 кА, максимальный — 60 кА, уровень защиты напряжения — 2 кВ, максимальное длительное рабочее напряжение переменного тока (Uc) — 440 В. Состояние показывает оптический индикатор на лицевой панели: сменил цвет — модуль отработал ресурс и его пора менять; дистанционной сигнализации нет. Степень защиты — IP20, монтаж на стандартную DIN-рейку 35 мм. Границы применения важны. От перегрузки и короткого замыкания ОПС1-B не защищает и сам подключается через отдельный аппарат защиты; без исправного заземления отводить импульс ему некуда. Класс B не заменяет более тонкие ступени: за ним в распределительном щите ставят класс C, а у чувствительной техники — класс D.
