Ограничитель импульсного перенапряжения ОПС1-C 4P In 20 кА IEK MOP20-4-C

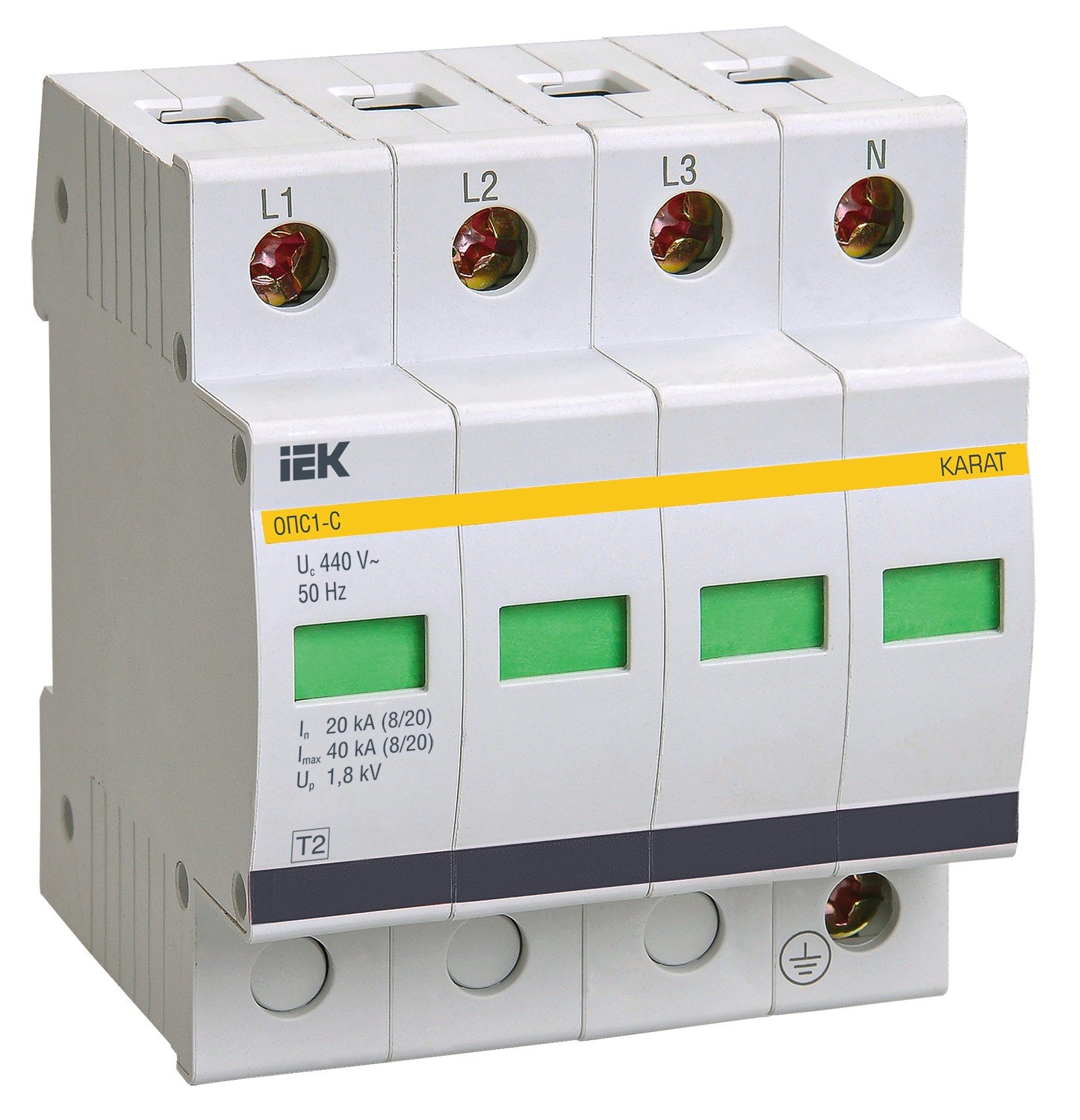

Четырёхполюсный ограничитель импульсных перенапряжений ОПС1-C — четыре модуля в одном корпусе, по одному на каждый проводник трёхфазного ввода с нейтралью. Это средняя ступень защиты, класс C (он же класс II, на корпусе обозначен T2): она ставится в распределительном щите квартиры, дома или этажа и добивает остаток импульса, прошедший через грубую ступень класса B на вводе. Вторая её задача — коммутационные перенапряжения, которые рождаются внутри самого объекта: пуск скважинного насоса, сварочный аппарат, станок, переключения в щите. Такие всплески слабее грозового разряда, но приходят регулярно, и техника чаще выходит из строя именно от них.

Номинальный разрядный ток In — 20 кА, максимальный импульсный Imax — 40 кА, уровень защиты напряжения Up не выше 1,8 кВ, рабочее напряжение Uc — 440 В. Состояние каждого полюса показывает оптический индикатор на лицевой панели; дистанционного сигнала в этом исполнении нет, а варисторный модуль несменный — при выработке ресурса меняется аппарат целиком. Степень защиты IP20, монтаж на DIN-рейку 35 мм. От перегрузки и короткого замыкания ограничитель не защищает и сам нуждается в защите: производитель рекомендует автоматический выключатель 32 А перед ним. Без исправного заземления аппарат бесполезен. Ступени друг друга не заменяют: перед классом C на вводе нужен класс B, а вплотную к чувствительной технике — класс D.
