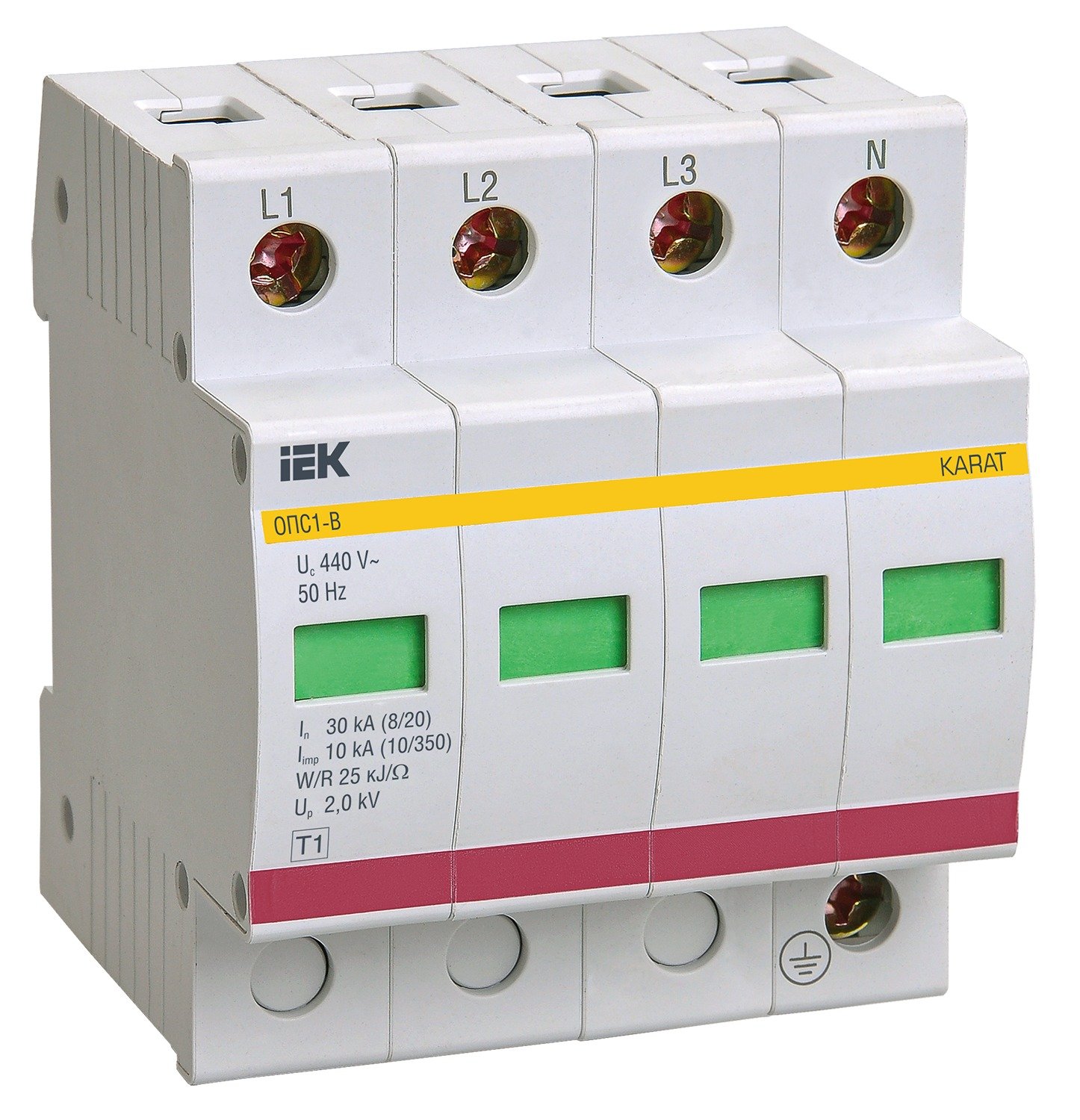

Ограничитель импульсного перенапряжения ОПС1-B 4P In 30 кА IEK MOP20-4-B

Четырёхполюсный ограничитель импульсного перенапряжения ОПС1-B — готовый комплект первой ступени для трёхфазного ввода с нейтралью: четыре модуля в одном корпусе, по одному на каждый проводник. Такой аппарат ставят в самом начале — в щите учёта или во вводном щите дома, где импульс приходит в проводку раньше всего. Работает он редко, но принимает на себя самое тяжёлое: разряд молнии в воздушную линию или опору рядом с участком, срабатывание молниезащиты, коммутационные броски в сети поставщика. На время импульса аппарат открывается, уводит его энергию в землю и срезает напряжение до величины, которую остальное оборудование щита уже переносит.

Номинальный разрядный ток — 30 кА, максимальный — 60 кА, уровень защиты напряжения — 2 кВ, максимальное длительное рабочее напряжение переменного тока (Uc) — 440 В. Каждый модуль снабжён оптическим индикатором состояния: сменившееся окошко показывает, что модуль отработал ресурс и его пора заменить; дистанционного сигнала здесь нет. Степень защиты — IP20, монтаж на стандартную DIN-рейку 35 мм. От перегрузки и короткого замыкания ОПС1-B не защищает и сам подключается через отдельный аппарат защиты, а без исправного заземления отводить импульс ему просто некуда. Класс B не отменяет следующих ступеней: за ним идёт класс C в распределительном щите и класс D у чувствительной техники.
