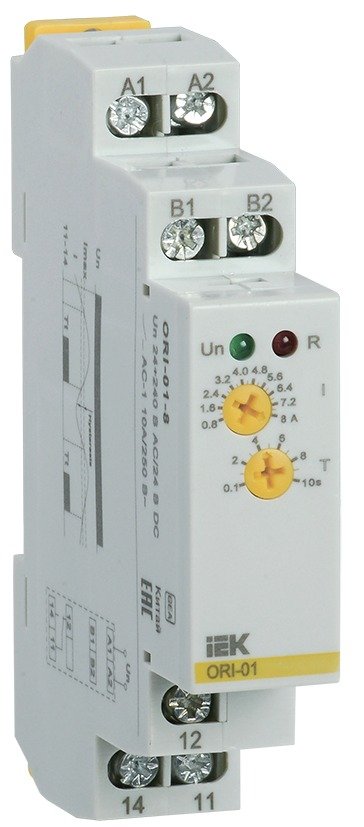

Реле контроля тока IEK ORI 0,8-8А 24-240В AC/24В DC ORI-01-8

Реле контроля тока ORI следит за током однофазной нагрузки и подаёт сигнал, когда он ушёл ниже или выше уставки. Это исполнение рассчитано на диапазон 0,8...8 А — обычный бытовой и мелкопромышленный потребитель: циркуляционный насос, вентилятор, ТЭН бойлера, линия освещения цеха. Практический пример: насос работает, контактор включён, но воды нет — крыльчатка крутится вхолостую и ток падает; реле замечает провал раньше, чем насос перегреется, и снимает питание с катушки контактора. Обратная ситуация тоже под контролем: если ток растёт — привод заклинило. Своими контактами реле нагрузку не коммутирует, оно управляет контактором или сообщает контроллеру.

Диапазон измеряемого тока 0,8...8 А, контроль минимального и максимального однофазного переменного тока. Питание цепи управления 24...240 В переменного или 24 В постоянного тока, допуск -15...10 %, потребление 0,09...3 ВА на переменном токе и 0,05...1,5 Вт на постоянном, частота 50/60 ±0,2 Гц. Выход — одна группа переключающих контактов 10 А в режиме AC-1, 250 В переменного или 24 В постоянного тока. Задержка на включение 0,1...10 с, гистерезис 5 %, погрешность настройки ±5 %. Корпус шириной 18 мм на DIN-рейку 35 мм, высота 90 мм, глубина 64 мм, клеммы 1х2,5 мм², IP40 по панели и IP20 по клеммам, -20...55 °C. Нагрузку с током выше 8 А это исполнение не измерит, трёхфазный и постоянный ток не контролирует.
