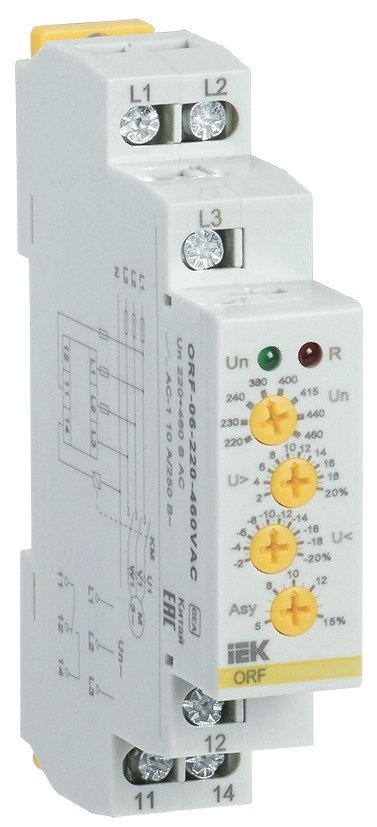

Реле контроля фаз IEK ORF-06 трёхфазное 220-460В AC ORF-06-220-460VAC

Реле контроля фаз ORF-06 отслеживает полный набор неисправностей трёхфазного питания: обрыв фазы, перекос напряжений, нарушение чередования, просадку и превышение напряжения. Ставится на вводе в щит перед ответственным трёхфазным потребителем — компрессором, деревообрабатывающим станком, вентиляционной установкой. Пример из практики: на воздушной линии оборвало одну фазу, двигатель остался на двух и вместо работы начал греться в заторможенном режиме — реле видит обрыв за доли секунды и подаёт команду на отключение. Команду, а не отключение: контакты у ORF-06 слаботочные, силовую цепь разрывает контактор, катушку которого реле и обесточивает.

Питание и измерение — трёхфазная сеть 220...460 В переменного тока, рабочий диапазон 176...552 В, частота 45...65 Гц. Уставки по напряжению 2...20 %, по асимметрии 5...15 %, время срабатывания (0,1...10) ±10 % с, задержка на включение от 0,5 с. Выход — один переключающий контакт 10 А в режиме AC-1, 250 В переменного или 24 В постоянного тока. Погрешность измерения ±1 %, настройки ±5 %, гистерезис 2 %. Зелёный светодиод показывает питание, красный — срабатывание. Корпус шириной 18 мм на DIN-рейку 35 мм, высота 95 мм, глубина 64 мм, IP40 по лицевой панели и IP20 по клеммам, -20...55 °C.
