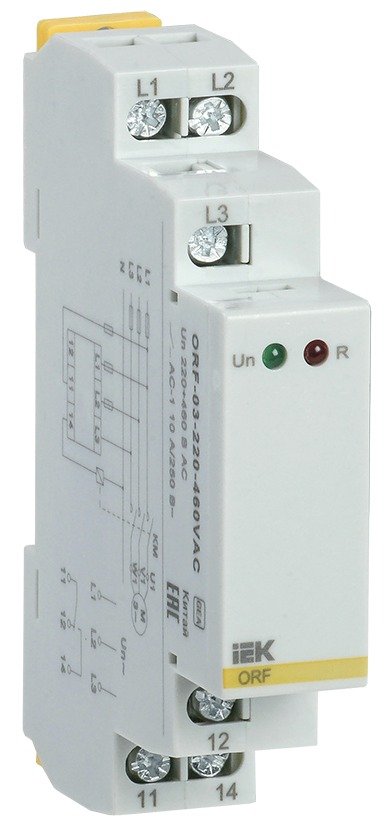

Реле контроля фаз IEK ORF-03 трёхфазное 220-460В AC ORF-03-220-460VAC

Реле контроля фаз ORF-03 ставят перед трёхфазной нагрузкой, которой вредно неправильное питание: насосом, компрессором, вентиляционной установкой, станком. Оно следит за обрывом любой из трёх фаз и за их чередованием — перепутанное чередование разворачивает асинхронный двигатель в обратную сторону, и скважинный насос вместо подачи воды крутится вхолостую. Типичный случай: после переборки вводного щита две фазы поменяли местами, реле это увидело и не дало приводу стартовать. Силовую цепь ORF-03 не коммутирует — он переключает свой слаботочный контакт, а тот снимает питание с катушки контактора, и двигатель обесточивает уже контактор.

Питание и измерение идут от одной трёхфазной сети 220...460 В переменного тока, рабочий диапазон 176...552 В, частота 45...65 Гц. Выход — один переключающий контакт на 10 А в режиме AC-1, напряжение контактной группы 250 В переменного или 24 В постоянного тока. Задержка на включение от 0,5 с, погрешность измерения ±1 %, погрешность настройки ±5 %, гистерезис 2 %. На панели зелёный светодиод наличия питания и красный светодиод срабатывания. Ширина 18 мм, высота 95 мм, глубина 64 мм, монтаж на DIN-рейку 35 мм, IP40 по лицевой панели и IP20 по клеммам, температура -20...55 °C, клеммы под одножильный проводник 1х2,5 мм². Контроль минимального и максимального напряжения и перекоса фаз в этом исполнении не предусмотрен.
