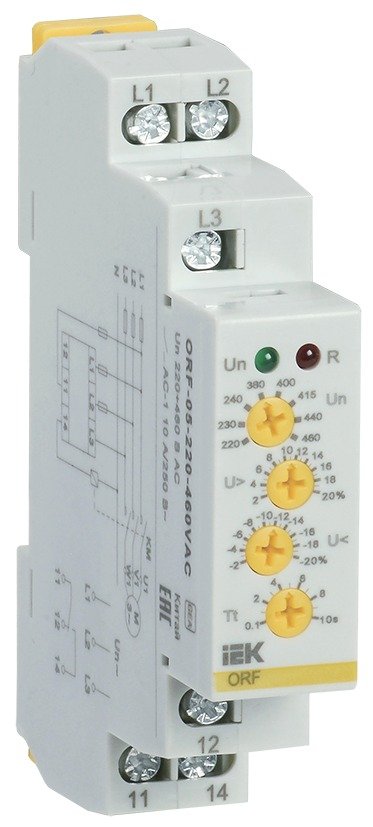

Реле контроля фаз IEK ORF-05 трёхфазное 220-460В AC ORF-05-220-460VAC

Реле контроля фаз ORF-05 закрывает сразу все типовые беды трёхфазного ввода: обрыв фазы, перекос напряжений между фазами, нарушение чередования и выход напряжения за верхнюю или нижнюю границу. Его место — перед насосной станцией, приточной установкой, холодильным агрегатом или станком в мастерской. Перекос особенно коварен: три фазы вроде на месте, но напряжения разные, двигатель тянет неравномерный ток и греется, а хозяин узнаёт об этом только по запаху лака с обмоток. ORF-05 замечает это сам, однако силовую цепь не рвёт — он переключает слаботочный контакт, снимая питание с катушки контактора, и нагрузку отключает контактор.

Питание и измерение — трёхфазная сеть 220...460 В переменного тока, рабочий диапазон 176...552 В, частота 45...65 Гц. Уставки по напряжению 2...20 %, по асимметрии 5...15 %, время срабатывания (0,1...10) ±10 % с, задержка на отключение от 0 до 10 с, на включение от 0,5 с. Выход — один переключающий контакт 10 А в режиме AC-1, 250 В переменного или 24 В постоянного тока. Погрешность измерения ±1 %, настройки ±5 %, гистерезис 2 %. Два светодиода: зелёный — питание, красный — срабатывание. Корпус 18 мм на DIN-рейку 35 мм, высота 95 мм, глубина 64 мм, IP40 по панели и IP20 по клеммам, -20...55 °C.
