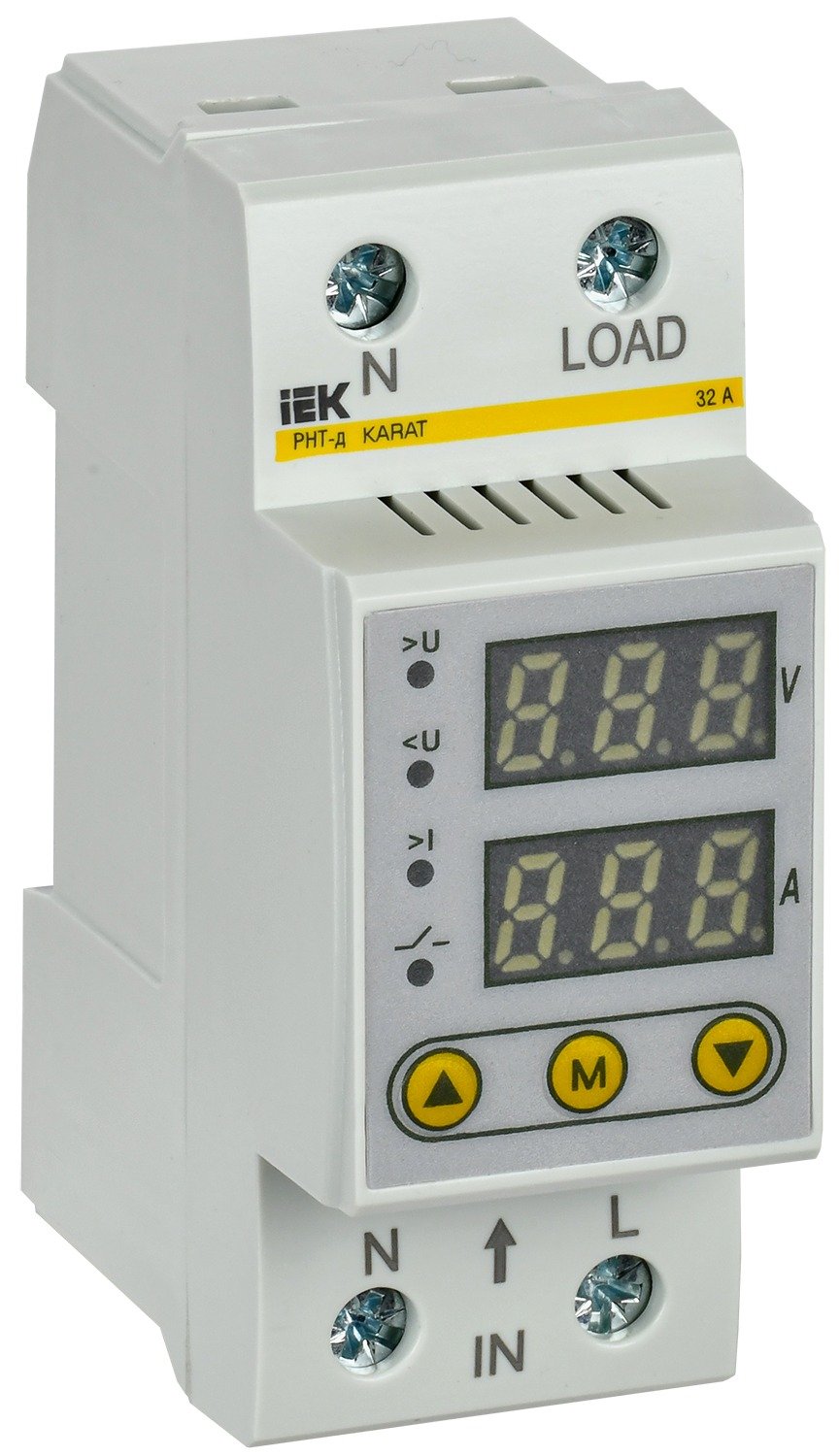

Реле напряжения и тока РНТ-д однофазное 37 мм 32А IEK IVC21-1-32

Реле напряжения и тока РНТ-д делает то же, что обычное реле напряжения, и добавляет вторую функцию: помимо напряжения оно следит за током нагрузки. Питание с линии снимается и при выходе напряжения за настроенные пороги, и при превышении тока, а после возвращения параметров в норму нагрузка включается обратно с выдержкой. Такая пара контролируемых величин удобна для линии, где к розеткам время от времени подключают что попало: гараж, мастерская, дачная кухня. Узкое исполнение шириной 37 мм экономит место в щите и рассчитано на линию до 32 А — группу розеток, кухонную технику, котёл с насосом.

Нижний порог напряжения настраивается в пределах 140-210 В, верхний — 220-280 В; номинальное напряжение сети — 220 В, частота — 50/60 Гц. Погрешность измерения — 2 %, гистерезис — 2 %, выдержка на повторное включение — от 5 до 600 с. Выходной контакт один, нормально разомкнутый, его номинальный ток при категории АС-1 — 32 А. Зелёный светодиод показывает наличие напряжения, красный — срабатывание реле. Корпус шириной 37 мм и высотой 90 мм при глубине 66 мм, монтаж на DIN-рейку 35 мм, винтовые зажимы под кабель до 8 мм², IP20 по лицевой панели и IP00 по клеммам, температура эксплуатации от -20 до +55 °C. Контроль тока здесь не заменяет автоматический выключатель, а сам прибор не является УЗО.
