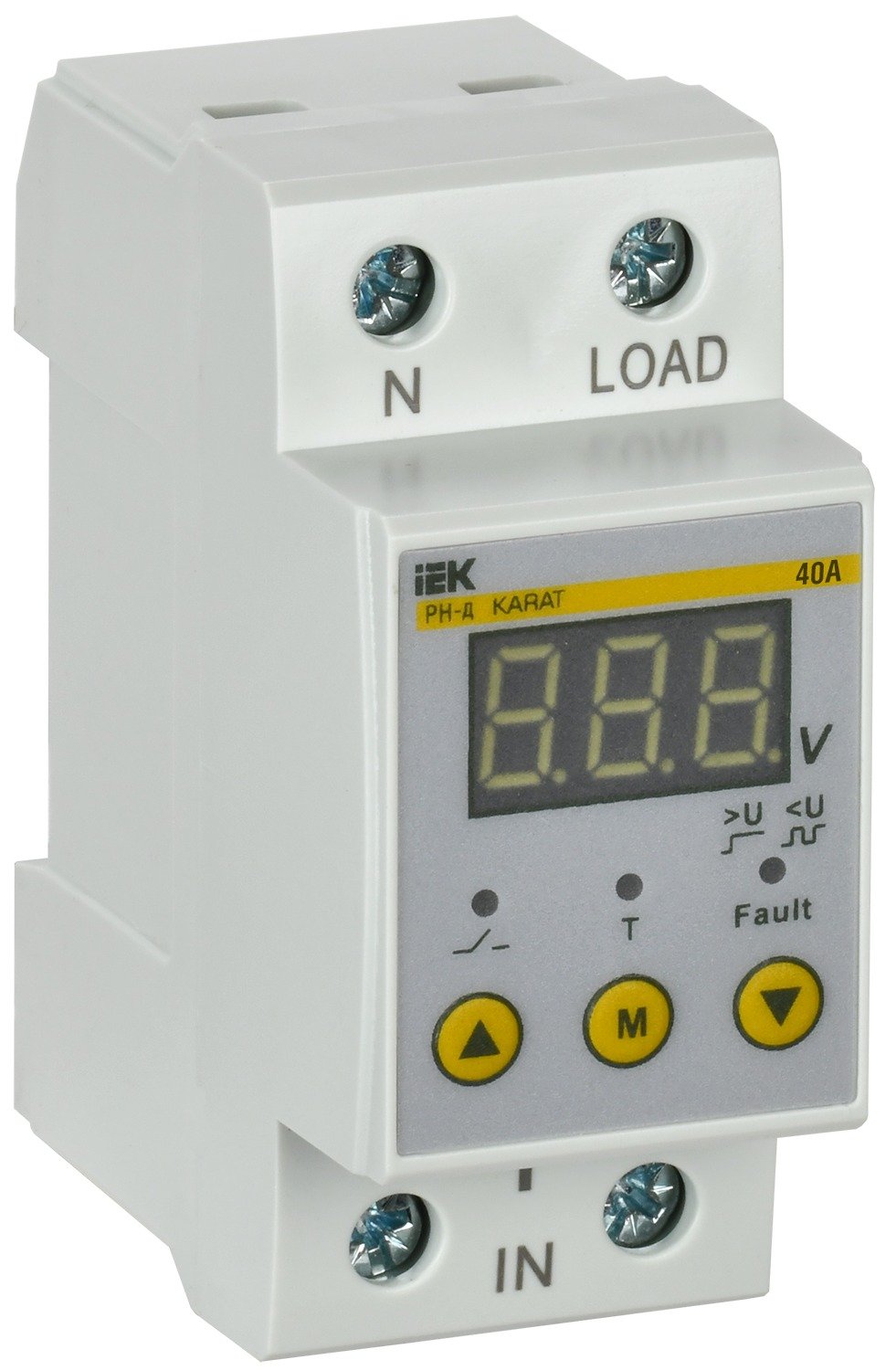

Реле напряжения РН-д однофазное 36 мм 40А IEK IVR21-1-40

Реле напряжения РН-д на 40 А закрывает уже не отдельную группу, а заметную часть дома: кухню с крупной техникой, линию котла и насосов, розетки мастерской. Прибор непрерывно измеряет напряжение в однофазной сети и при выходе за настроенные пороги размыкает свой контакт, снимая питание с нагрузки. После возвращения сети в норму линия поднимается не мгновенно, а через выдержку — так компрессоры холодильника, кондиционера и насосной станции не получают серию пусков подряд. Особенно это нужно там, где питание идёт по воздушной линии: обрыв нуля у соседей или старая изоляция оборачиваются скачком, который бытовая техника не переживает.

Нижний порог настраивается в пределах 140-210 В, верхний — 220-280 В; номинальное напряжение сети — 220 В, частота — 50/60 Гц. Погрешность измерения — 1 %, гистерезис — 2 %, выдержка на повторное включение — от 5 до 600 с. Выходной контакт один, нормально разомкнутый, номинальный ток при категории АС-1 — 40 А. Наличие напряжения показывает зелёный светодиод, срабатывание — красный. Корпус шириной 36 мм и высотой 80 мм при глубине 66 мм, монтаж на DIN-рейку 35 мм, винтовые зажимы под кабель до 10 мм², IP20 по лицевой панели и IP00 по клеммам, температура эксплуатации от -20 до +55 °C. Реле контролирует напряжение, но не ток: от перегрузки и короткого замыкания по-прежнему защищает автоматический выключатель, а от утечки — УЗО.
