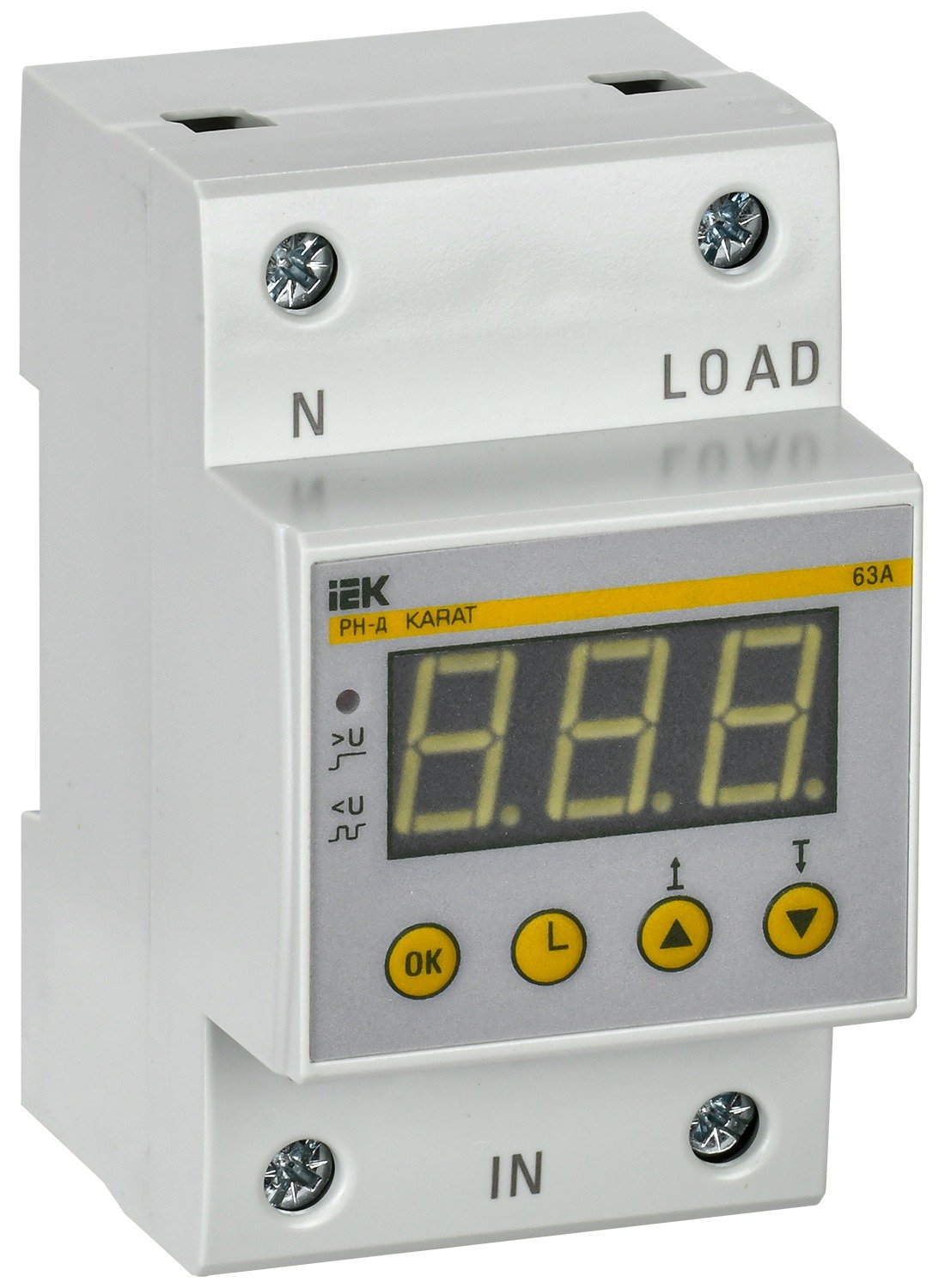

Реле напряжения РН-д однофазное 54 мм 63А IEK IVR31-1-63

Реле напряжения РН-д на 63 А в корпусе шириной 54 мм ставят на ввод: через него проходит питание всей квартиры или дома, и при плохой сети отключается сразу всё, а не отдельная группа. Диапазон уставок у этого исполнения шире, чем у узких: нижний порог опускается до 120 В, верхний доходит до 300 В, что позволяет подобрать настройку даже в конце длинной воздушной линии. Прибор измеряет напряжение, снимает нагрузку при выходе за пороги и возвращает её с выдержкой после восстановления сети. Зажимы рассчитаны на кабель до 16 мм², так что вводной провод заходит без переходных клемм.

Нижний порог настраивается в пределах 120-210 В, верхний — 220-300 В; номинальное напряжение сети — 220 В, частота — 50/60 Гц. Погрешность измерения — 1 %, гистерезис — 2 %, выдержка на повторное включение — от 5 до 600 с. Выходной контакт один, нормально разомкнутый, номинальный ток при категории АС-1 — 63 А, срабатывание показывает красный светодиод. Корпус шириной 54 мм и высотой 90 мм при глубине 66 мм, монтаж на DIN-рейку 35 мм, винтовые зажимы под кабель до 16 мм², IP20 по лицевой панели и IP00 по клеммам, температура эксплуатации от -20 до +55 °C. При вводном токе больше номинала контактов реле включают через контактор. От сверхтока и утечки прибор не защищает: это работа автомата и УЗО.
