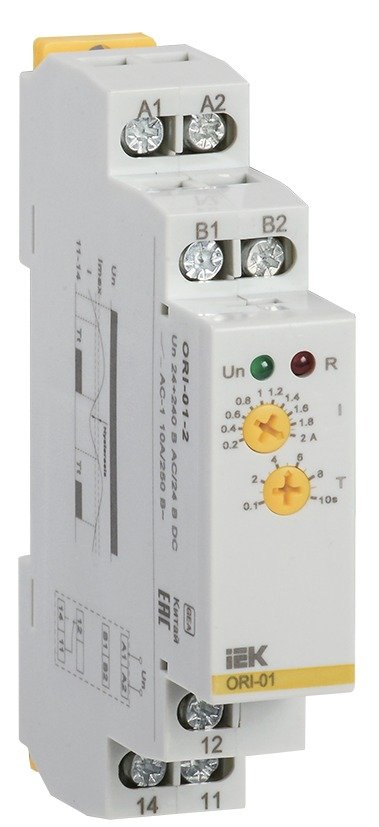

Реле контроля тока IEK ORI 0,2-2А 24-240В AC/24В DC ORI-01-2

Реле контроля тока ORI смотрит не на напряжение, а на ток, который реально потребляет нагрузка, и сообщает, когда он вышел за заданные границы. Диапазон этого исполнения — 0,2...2 А, то есть маломощные потребители: небольшой дренажный насос, нагревательный кабель, лампы освещения, привод задвижки. Ток упал ниже уставки — значит, перегорел ТЭН, оборвался провод или насос потерял воду и крутится всухую. Ток вырос выше уставки — механику клинит или подшипник встал. В обоих случаях реле переключает свой контакт и передаёт сигнал дальше: на катушку контактора, на вход контроллера или на лампу аварии. Саму нагрузку оно не отключает — это делает аппарат, которым реле управляет.

Диапазон измеряемого тока 0,2...2 А, контроль минимального и максимального однофазного переменного тока. Питание цепи управления 24...240 В переменного или 24 В постоянного тока, допуск -15...10 %, потребление 0,09...3 ВА на переменном токе и 0,05...1,5 Вт на постоянном, частота 50/60 ±0,2 Гц. Выход — одна группа переключающих контактов 10 А в режиме AC-1, 250 В переменного или 24 В постоянного тока. Задержка на включение 0,1...10 с, гистерезис 5 %, погрешность настройки ±5 %. Корпус шириной 18 мм на DIN-рейку 35 мм, высота 90 мм, глубина 64 мм, клеммы 1х2,5 мм², IP40 по панели и IP20 по клеммам, -20...55 °C. Трёхфазный и постоянный ток этим исполнением не контролируются.
