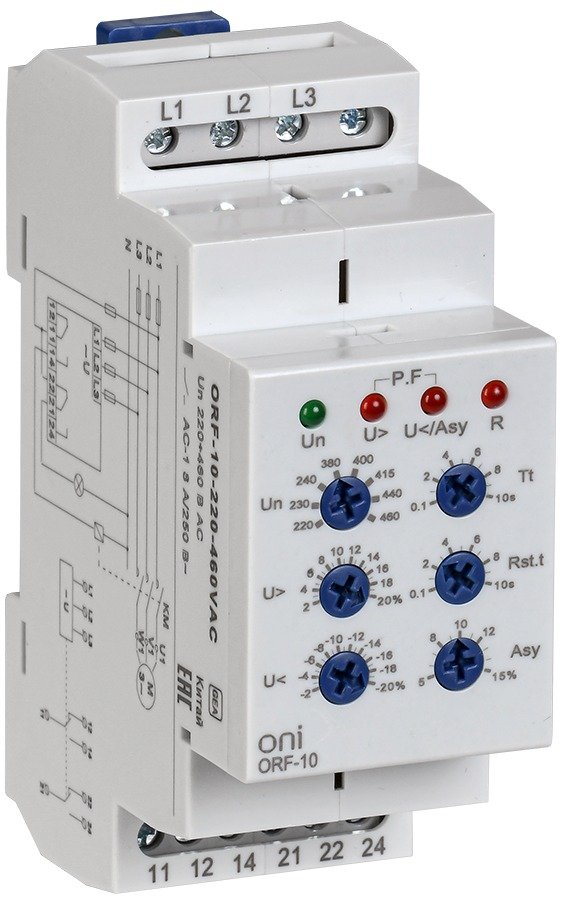

Реле контроля фаз ONI ORF-10 трёхфазное 220-460В AC 2 переключающих контакта ORF-10-220-460VAC

ORF-10 марки ONI — трёхфазное реле контроля фаз в корпусе на два модуля; это исполнение работает от междуфазного напряжения 220...460 В переменного тока. Оно следит за обрывом фазы, перекосом напряжений, чередованием фаз, просадкой и превышением напряжения. Типовое место установки — щит управления насосом, компрессором, вентиляционной установкой или станком: перепутанное чередование фаз разворачивает асинхронный двигатель в обратную сторону, а перекос заставляет обмотки греться неравномерно. Две переключающие группы позволяют одной цепью управлять контактором, а вторую отдать под сигнализацию или вход контроллера. Силовую нагрузку реле не коммутирует — это работа контактора.

Питание цепи управления 220...460 В переменного тока, рабочий диапазон измерения 176...552 В, частота 45...65 Гц. Два переключающих контакта по 8 А в режиме AC-1, напряжение контактной группы 250 В переменного или 24 В постоянного тока. Уставки по напряжению 2...20 %, по асимметрии 5...15 %, время срабатывания 0,1...10 с, задержка на включение от 0,5 с, на отключение от 0 до 10 с, гистерезис 2 %, погрешность измерения 1 %. Корпус шириной 36 мм на DIN-рейку 35 мм, высота 90 мм, глубина 64 мм, клеммы до 6 мм², IP40 по лицевой панели и IP20 по клеммам, -20...55 °C. Ресурс 10^5 коммутационных и 10^7 механических циклов.
