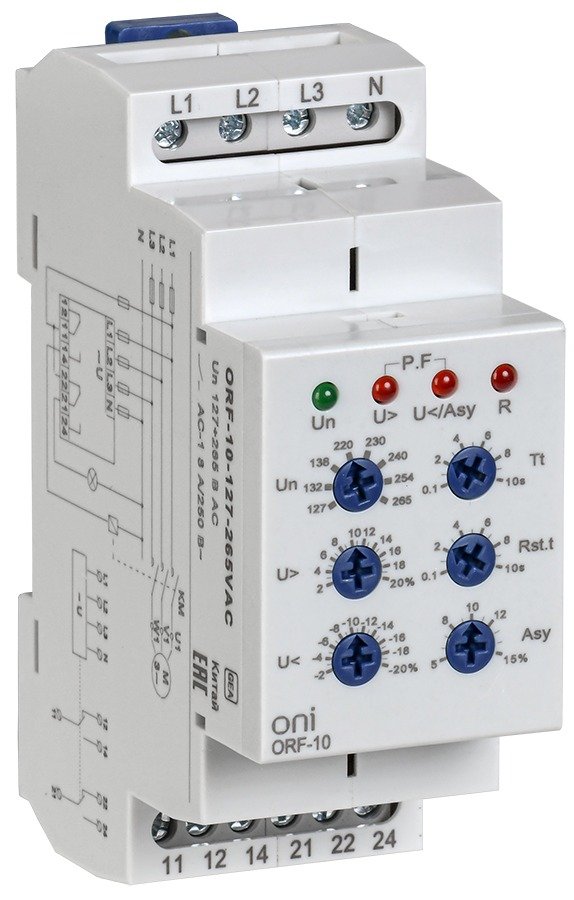

Реле контроля фаз ONI ORF-10 трёхфазное 127-265В AC 2 переключающих контакта ORF-10-127-265VAC

ORF-10 марки ONI — трёхфазное реле контроля фаз в корпусе шириной два модуля, и это исполнение рассчитано на питание 127...265 В переменного тока, то есть на измерение пониженных напряжений. Аппарат отслеживает обрыв фазы, перекос напряжений между фазами, нарушение чередования, просадку и превышение. Пример: в щите насосной станции после работ на линии фазы вернули не в том порядке — двигатель погонит воду в обратную сторону, если его не остановить, и ORF-10 такую перестановку видит до пуска. Отключает при этом не реле: его контакты слаботочные, они лишь снимают питание с катушки контактора или пускателя, а силовую цепь разрывает контактор.

Питание цепи управления 127...265 В переменного тока, рабочий диапазон измерения 101...318 В, частота 45...65 Гц. Два переключающих контакта по 8 А в режиме AC-1, напряжение контактной группы 250 В переменного или 24 В постоянного тока. Уставки по напряжению 2...20 %, по асимметрии 5...15 %, время срабатывания 0,1...10 с, задержка на включение от 0,5 с, задержка на отключение от 0 до 10 с, гистерезис 2 %, погрешность измерения 1 %. Корпус шириной 36 мм на DIN-рейку 35 мм, высота 90 мм, глубина 64 мм, клеммы до 6 мм², IP40 по лицевой панели и IP20 по клеммам, -20...55 °C. Ресурс: 10^5 коммутационных циклов и 10^7 механических.
