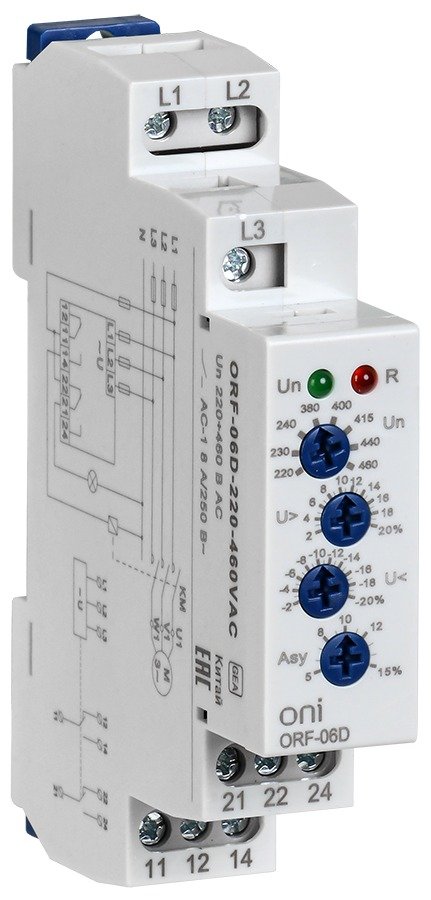

Реле контроля фаз ONI ORF-06D трёхфазное 220-460В AC 2 переключающих контакта ORF-06D-220-460VAC

ORF-06D — трёхфазное реле контроля фаз марки ONI, промышленной линейки IEK GROUP. Оно следит за обрывом фазы, перекосом напряжений, чередованием фаз и выходом напряжения за верхнюю и нижнюю уставку. Главное отличие от одноконтактных исполнений — две независимые переключающие группы: одна снимает питание с катушки контактора, вторая уходит в схему сигнализации или на вход контроллера, и не приходится городить промежуточное реле ради второго сигнала. Место такого аппарата — щит с насосом, компрессором или вентиляционной установкой, где перепутанное чередование фаз развернёт двигатель в обратную сторону. Силовую цепь ORF-06D не рвёт: его контакты слаботочные, нагрузку отключает контактор.

Питание и измерение — трёхфазная сеть 220...460 В переменного тока, рабочий диапазон 176...552 В, частота 45...65 Гц. Два переключающих контакта на 8 А в режиме AC-1, напряжение контактной группы 250 В переменного или 24 В постоянного тока. Уставки по напряжению 2...20 %, по асимметрии 5...15 %, время срабатывания 2 с, задержка на включение от 0,5 с, на отключение 2 с, гистерезис 2 %, погрешность измерения 1 %. Корпус шириной 18 мм на DIN-рейку 35 мм, высота 90 мм, глубина 64 мм, клеммы до 6 мм², IP40 по панели и IP20 по клеммам, -20...55 °C. Коммутационный ресурс 10^5 циклов, механический — 10^7.
