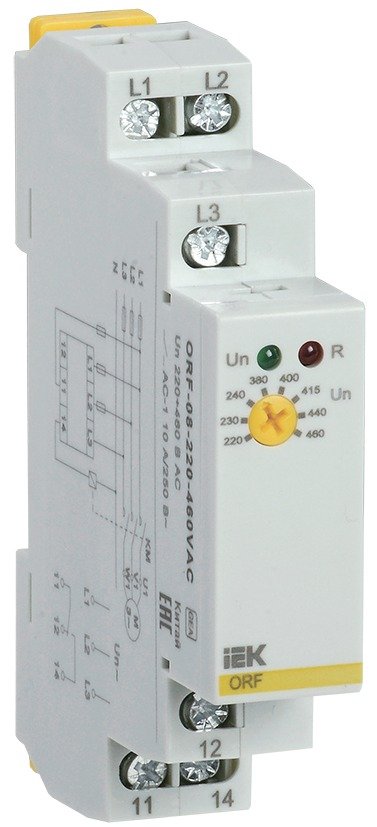

Реле контроля фаз IEK ORF-08 трёхфазное 220-460В AC ORF-08-220-460VAC

Реле контроля фаз ORF-08 отличается от соседей по линейке тем, что выдержка на отключение у него задана заводом и равна 2 с — настраивать её не нужно и сбить невозможно. Набор контролируемых параметров полный: обрыв фазы, перекос напряжений между фазами, чередование фаз, просадка и превышение напряжения. Такое исполнение удобно в щите, который собирают один раз и больше не трогают, — насосная в частном доме, вентиляция в мастерской, компрессор на участке. Как и остальные контрольные реле, ORF-08 сам нагрузку не коммутирует: он переключает слаботочный контакт, снимает питание с катушки контактора, и трёхфазную цепь разрывает уже контактор.

Питание и измерение — трёхфазная сеть 220...460 В переменного тока, рабочий диапазон 176...552 В, частота 45...65 Гц. Уставки по напряжению 2...20 %, по асимметрии 5...15 %, время срабатывания (0,1...10) ±10 % с, задержка на включение от 0,5 с, задержка на отключение 2 с. Выход — один переключающий контакт 10 А в режиме AC-1, 250 В переменного или 24 В постоянного тока. Погрешность измерения ±1 %, настройки ±5 %, гистерезис 2 %. Индикация: зелёный светодиод питания, красный — срабатывания. Ширина 18 мм, высота 95 мм, глубина 64 мм, DIN-рейка 35 мм, IP40 по панели и IP20 по клеммам, -20...55 °C.
