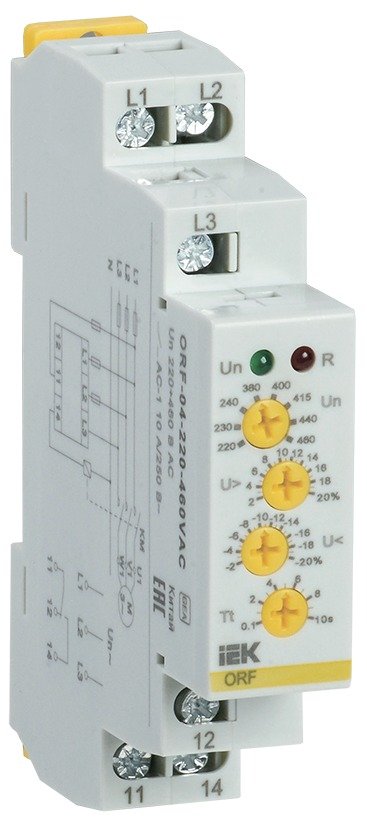

Реле контроля фаз IEK ORF-04 трёхфазное 220-460В AC ORF-04-220-460VAC

Реле контроля фаз ORF-04 берут туда, где к трёхфазному питанию сразу два вопроса: цело ли оно и не ушло ли напряжение за границы. Аппарат следит за обрывом фазы, за чередованием фаз и за выходом напряжения ниже и выше уставки. Живой пример: в конце деревенской линии вечером напряжение проседает, и трёхфазный компрессор начинает греться — ORF-04 снимет с него питание раньше, чем перегреются обмотки, и вернёт, когда сеть восстановится. Сам аппарат двигатель не выключает: его переключающий контакт разрывает цепь катушки контактора или пускателя, а нагрузку обесточивает уже контактор.

Питание и измерение — трёхфазная сеть 220...460 В переменного тока, рабочий диапазон 176...552 В, частота 45...65 Гц. Уставки по напряжению задаются в пределах 2...20 %, время срабатывания (0,1...10) ±10 % с, задержка на отключение от 0 до 10 с, задержка на включение от 0,5 с. Выход — один переключающий контакт 10 А в режиме AC-1 на 250 В переменного или 24 В постоянного тока. Погрешность измерения ±1 %, погрешность настройки ±5 %, гистерезис 2 %. Индикация двумя светодиодами: зелёный — питание, красный — срабатывание. Корпус шириной 18 мм на DIN-рейку 35 мм, высота 95 мм, глубина 64 мм, IP40 по лицевой панели и IP20 по клеммам, -20...55 °C. Контроль перекоса фаз в этом исполнении не заявлен.
