Автомат B или C — в чём разница и какой ставить дома в 2026
Разница между автоматами B и C простыми словами: когда хватит C, где нужен B, что ставить на свет, розетки и насос. Схемы, подборки и ответы.
Два одинаковых на вид корпуса на витрине: на одном написано B16, на другом C16, разница в цене — копейки. Буква решает ровно одно: насколько быстро автомат отреагирует на короткое замыкание. От неё зависит, будет ли щиток выбивать при каждом включении пылесоса и успеет ли защита сработать, когда провод коротнёт в дальней розетке. Разбираем за 10 минут — с готовой раскладкой по каждой линии квартиры в конце.
Что означает буква B, C или D на автомате
Внутри модульного автомата работают два независимых механизма, и они решают разные задачи.
Тепловой расцепитель — биметаллическая пластина. Ток идёт через неё, пластина греется и выгибается; когда выгнется достаточно — толкает механизм расцепления. Реагирует медленно: от нескольких секунд до часа, в зависимости от того, насколько сильно превышен номинал. Это защита от перегрузки — ситуации, когда в линию воткнули больше техники, чем она рассчитана тянуть, и кабель потихоньку греется в стене.
Электромагнитный расцепитель — катушка с подвижным сердечником. Пока ток обычный, магнитного поля не хватает, чтобы сдвинуть сердечник. Как только ток резко подскакивает в несколько раз — катушка выбивает автомат мгновенно, быстрее сотой доли секунды. Это защита от короткого замыкания.
Буква на корпусе описывает только второй механизм — во сколько раз ток должен превысить номинал, чтобы катушка сработала мгновенно:
- B — от 3 до 5 номиналов;
- C — от 5 до 10 номиналов;
- D — от 10 до 20 номиналов.
Отсюда расшифровка маркировки «C16»: C — характеристика мгновенного расцепителя, 16 — номинальный ток в амперах, та нагрузка, которую линия держит постоянно и без нагрева. Цифра 4500 или 6000 чуть ниже на корпусе — это уже другое: отключающая способность, то есть максимальный ток замыкания, который автомат способен разорвать и не развалиться при этом. Тема отдельного разговора, к выбору буквы она отношения не имеет.
Что нужно унести из этого раздела: буква — не уровень качества и не мощность. Автомат с буквой D не «надёжнее» и не «мощнее», чем B. Он просто терпеливее к резким броскам тока — и, как следствие, позже реагирует на аварию.
Чем B и C НЕ отличаются: перегрузку они держат одинаково
Самое живучее заблуждение звучит так: «B чувствительнее, значит лучше бережёт проводку от перегрева». Это неверно, и вот почему.
Тепловой расцепитель у B16 и C16 работает абсолютно одинаково — характеристики у них общие. Оба держат около 18 А (это 1,13 номинала) как минимум час и за это время не отключаются — это проверочная цифра, а не разрешённая нагрузка: постоянно держать ток выше номинала нельзя. Оба обязаны отключиться в течение часа, если ток дойдёт примерно до 23 А (1,45 номинала). Оба выбьет за время от секунды до минуты при токе около 41 А (2,55 номинала). Разницы между буквами здесь нет никакой.
Практический вывод: если у вас в стене греется кабель от того, что на линию повесили слишком много техники, замена C16 на B16 не изменит ровным счётом ничего. Оба автомата отреагируют на эту перегрузку одинаково и в один и тот же момент.
Разница между буквами проявляется только в момент короткого замыкания — когда фаза и ноль сходятся напрямую и ток за миллисекунды взлетает до сотен ампер. Вот тут B выбьет раньше C.
Из этого следует важное правило выбора: номинал (10, 16, 25, 32 А) и буква (B, C, D) — два независимых решения. Номинал считается по сечению кабеля и защищает провод от перегрева, это отдельная большая тема. Буква выбирается по характеру нагрузки и по длине линии и отвечает за скорость реакции на аварию. Путать эти две вещи — источник большинства ошибок в щитках.
B и C в цифрах
| Параметр | B | C |
|---|---|---|
| Мгновенное срабатывание | при 3–5-кратном токе | при 5–10-кратном токе |
| Для автомата на 16 А это | 48–80 А | 80–160 А |
| Для автомата на 10 А это | 30–50 А | 50–100 А |
| Защита от перегрузки | одинаковая | одинаковая |
| Держит пусковые токи техники | плохо | хорошо |
| Быстрее отрабатывает слабое КЗ | да | нет |
| Где применяют дома | свет, старая проводка, длинные линии | розетки, техника, ввод |
| Выбор в магазинах Беларуси | ограниченный ряд номиналов | полный ряд |
Главная строка здесь — вторая. Чтобы C16 отключился мгновенно, ток замыкания должен дойти минимум до 80 А, а гарантированно — до 160 А. Для B16 те же цифры вдвое ниже: 48 и 80 А. Всё остальное в таблице — следствия из этих чисел.
Почему в квартирах по умолчанию ставят C
Пусковые токи. Двигатель пылесоса, компрессор холодильника, насос стиральной машины, электроинструмент — в первые десятые доли секунды после включения такие нагрузки тянут в 5–8 раз больше рабочего тока. У импульсных блоков питания бросок другой природы: он очень короткий, но в десятки раз выше рабочего тока. Для C16 порог мгновенного срабатывания начинается с 80 А, и такие броски он переваривает спокойно. Для B16 порог начинается с 48 А — и бросок от пылесоса, перфоратора, насоса или ИБП с трансформатором на входе вполне может до него дотянуться. Холодильник сам по себе B16 обычно не выбивает: рабочий ток у него меньше полутора ампер, пусковой — единицы ампер. А вот кухонная розеточная группа целиком — уже вполне.
В новостройке ток замыкания и так большой. Медный кабель 2,5 мм² на 15–20 метров от щита — сопротивление петли маленькое, и при коротком замыкании в розетке ток получается порядка 400–600 А — в три-четыре раза выше верхнего порога C16 (160 А). Автомат выбивает мгновенно. Ставить сюда более чувствительную букву смысла нет: быстрее уже не будет.
Ассортимент. Полный ряд номиналов от 6 до 63 А, однополюсные и двухполюсные, во всех сериях и у всех брендов производители делают именно в характеристике C. Автоматы с буквой B тоже есть — у нас в наличии Chint, DEKraft, EKF, Eaton и Schrack, — но набор номиналов заметно уже, в основном 6, 10, 16 и 25 А. Электрик собирает щиток из того, что реально лежит на складе, и по умолчанию это C.
Так что C — не «худший» вариант и не компромисс от бедности. Это рабочее решение, которое закрывает примерно девять из десяти квартирных линий. Оставшаяся десятая часть — ниже.
Когда реально нужен B — четыре ситуации
Старая проводка: алюминий, тонкое сечение, скрутки
Панельки и хрущёвки 60–80-х годов: алюминий 2,5 мм², линия тянется через всю квартиру, по пути десяток скруток в распаячных коробках. Сопротивление такой линии высокое, и ток короткого замыкания в самой дальней розетке получается совсем не героическим. Прикидка для алюминия 2,5 мм² на 30 метрах от щита — порядка 150–200 А, а на разболтанных скрутках и слабом стояке ток проседает примерно до 120 А. Точная цифра зависит от состояния соединений и от питающей сети, но порядок величины именно такой.
Теперь наложите это на пороги. C16 гарантированно срабатывает мгновенно только от 160 А — и весь наш диапазон лежит прямо вокруг этой цифры. Исход получается лотерейный: автомат может отключиться мгновенно, а может уйти на тепловой расцепитель и отработать не за тысячные доли секунды, а за время от долей секунды до нескольких секунд. Разница между «мгновенно» и «через секунду-другую» — это разница между оплавленной изоляцией и пожаром в коробке, а горит, как правило, скрутка под потолком. B16 при тех же токах выбивает мгновенно в любом случае: его верхний порог — 80 А.
Важная оговорка, без которой раздел получится вредным. Буква решает ровно одну задачу — быстро отключить линию при коротком замыкании. От самой частой беды старой проводки она не спасает вообще: ослабшее соединение в распаячной коробке греется при совершенно нормальном токе, и ни один автомат этого не видит — ему не на что реагировать. Поэтому порядок действий на старом алюминии такой: сначала ревизия и переборка всех соединений на нормальные клеммы, потом УЗО на 30 мА (заземления в таких домах нет, и от удара током защищает только оно), и только третьим пунктом — разговор про букву автомата.
Длинные линии: гараж, сарай, баня, дальняя пристройка
Физика та же самая: чем длиннее кабель, тем больше его сопротивление и тем меньше ток замыкания на дальнем конце. Только порог, за которым пора переходить на B, задаётся не одним сечением: кратности считаются от номинала автомата, поэтому смотреть надо на пару «сечение + номинал». Линия освещения 1,5 мм² под автоматом на 10 А — характеристика C нормально работает метров до пятидесяти. Розеточная линия 2,5 мм² под автоматом на 16 А — примерно до сорока. Всё, что длиннее, — повод поставить B.
Отдельный случай — пробой фазы на корпус прибора. Ток тогда возвращается через защитный проводник, и если он тоньше фазного, ток замыкания получается ещё меньше, чем при замыкании фазы на ноль. Именно в такой аварии буква решает больше всего.
Селективность в маленьком щитке
Если на вводе стоит C40, а на группе розеток C16, то при коротком замыкании нередко вылетают оба сразу. Итог: обесточена вся квартира, и по щитку непонятно, какая именно линия виновата. Группа с буквой B под вводным автоматом с буквой C — заметно более грамотный расклад: групповой автомат чаще успевает раньше. Гарантии это не даёт — при сильном замыкании вылетают оба; подробнее об этом в разделе про селективность ниже.
Линии, на которых заведомо нет пусковых токов
Освещение, розетка под роутер и телевизор, кондиционер-инвертор с плавным пуском. Ничего не «стартует» рывком, ложных отключений не будет, а короткое замыкание отработает быстрее. Чистый выигрыш без побочных эффектов.
Свет: B или C — и почему со светодиодами всё не так очевидно
«На свет — всегда B» — правило, которое сложилось во времена ламп накаливания и с тех пор кочует из статьи в статью. С лампами накаливания и галогенками оно и сегодня верно на сто процентов: бросок при включении холодной спирали короткий и слабый, B10 держит его без вопросов.
Со светодиодным светом появился нюанс. В каждом светодиодном светильнике стоит драйвер — по сути импульсный блок питания с конденсатором на входе. В момент щелчка выключателем этот конденсатор заряжается броском тока в десятки ампер длительностью в десятки микросекунд. Один-два светильника — ничего не происходит, автомат такой иголки просто не замечает. Но когда на одну линию заведён потолок в точечных светильниках плюс лента с блоком питания, броски складываются в один общий, и B10 начинает выбивать ровно в момент включения. Ситуация тем вероятнее, чем длиннее линия и чем больше на ней драйверов: если на группу света навешано больше десятка светодиодных светильников, C10 работает заметно спокойнее.
Прежде чем менять букву, отсеките аварию — симптом «выбивает при включении света» даёт не только бросок драйверов. Менять характеристику можно только если линия отключается не каждый раз, срабатывает ровно в момент щелчка выключателем и до этого годами работала нормально. Если свет вылетает при каждом включении, если автомат выбивает сразу при взводе рычага или если всё началось после ремонта, протечки от соседей или сверления стены — это повреждение: пробитый патрон, залитый светильник, закушенная жила в подрозетнике. Буква тут не поможет, а C10 вместо B10 только поднимет порог мгновенного отключения с 30–50 до 50–100 А, и слабое замыкание через обугленную изоляцию будет греться секундами при каждом щелчке. В такой ситуации отключайте светильники по одному и ищите неисправный, а лучше вызовите электрика.
Если фильтр пройден, работает главное правило этого раздела: меняйте букву, а не номинал. Замена B10 на C10 совершенно законна: кабель 1,5 мм² как был, так и остаётся защищён автоматом на 10 А, тепловая защита не изменилась ни на грамм. А вот замена B10 на B16 или C16 — это уже другая история: кабель 1,5 мм² под 16-амперным автоматом остаётся без нормальной защиты от перегрева.
Где нужен D — и почему дома это почти всегда ошибка
| Параметр | C | D |
|---|---|---|
| Мгновенное срабатывание | при 5–10-кратном токе | при 10–20-кратном токе |
| Для автомата на 16 А это | 80–160 А | 160–320 А |
| Что защищает нормально | розетки, свет, бытовая техника | двигатели с прямым пуском, трансформаторы, сварка |
| В квартире | базовый выбор | почти всегда ошибка |
Буква D придумана для нагрузок, которые в момент старта дают бросок в 7–12 раз выше рабочего тока: станок в мастерской, компрессор, циркулярная пила, бетономешалка, сварочный аппарат, мощный насос с прямым пуском двигателя. Практически всё это — трёхфазное оборудование на 380 В, и в каталогах автоматы с буквой D тоже представлены в основном трёхполюсными.
Почему D в квартире вреден: чтобы D16 сработал мгновенно, нужен ток от 160 до 320 А. На квартирной проводке — тем более на старой алюминиевой — такой ток замыкания может просто не набраться. В результате при аварии защита отработает не за тысячные доли секунды, а по тепловому расцепителю — через секунды, и всё это время место замыкания греется.
И ещё одна логическая ловушка. Если мощная нагрузка не влезает в существующую линию и выбивает автомат, правильный ответ — не «поднять букву», а протянуть отдельную линию с нормальным сечением кабеля и своим номиналом автомата. Буква не добавляет линии пропускной способности, она только отодвигает момент срабатывания защиты.
Что ставить на каждую линию квартиры — готовая раскладка
| Линия | Буква | Номинал |
|---|---|---|
| Ввод в квартиру (двухполюсный) | C | 25–40 А |
| Освещение | B, при обилии светодиодов C | 10 А |
| Розетки комнат | C | 16 А |
| Розетки кухни (отдельной линией) | C | 16 А |
| Стиральная и посудомоечная машина | C | 16 А |
| Водонагреватель | C | 16 А |
| Варочная панель, духовка | C | 25–32 А |
| Кондиционер | C | 16 А |
| Линия в гараж или на улицу длиннее 40 м | B | по сечению кабеля |
Несколько пояснений к таблице.
Номинал (10, 16, 25, 32 А) в правой колонке считается по сечению проложенного кабеля, а не по мощности прибора — это тема отдельной статьи, здесь значения даны для типовой разводки: свет на 1,5 мм², розетки на 2,5 мм², варочная на 4–6 мм².
По вводу цифры плавают сильнее всего: в старом фонде с газовой плитой выделенная мощность меньше, в новостройке с электроплитой больше. Свою цифру смотрите в договоре на электроснабжение — ставить вводной автомат больше выделенной мощности нельзя, электрик при приёмке это проверит.
У дифавтоматов и АВДТ буква ровно та же и означает ровно то же самое: у дифавтомата с маркировкой «C16 30mA» характеристика C, номинал 16 А, ток утечки 30 мА. Разбор, что выбрать под линию — связку или моноблок — в статье УЗО или дифавтомат — что выбрать для квартиры в 2026. Отдельно по линиям стиралки, бойлера и варочной панели — Какое УЗО ставить на стиральную машину, водонагреватель и варочную панель — гайд 2026.
Автоматы C для квартирного щита
Автоматический выключатель Chint NXB-63S 1P 16А C 296710
Автоматический выключатель EKF Basic ВА 47-29 1P 16А C mcb4729-1-16C
Автоматический выключатель ВА47-29 1P C 16А 4,5кА IEK KARAT MVA20-1-016-C
Автоматический выключатель DEKraft 1P 16А C 11054DEK
Автоматический выключатель Chint NXB-63S 1P 10А C 296709
Автоматический выключатель EKF Basic ВА 47-29 1P 10А C mcb4729-1-10C
Автоматический выключатель Chint NXB-63S 1P 25А C 296712
Автоматы с буквой B держат в наличии не все производители и не во всех номиналах — берите из того, что реально есть на складе. Для квартиры практически всегда нужны только два номинала: 10 А на свет и 16 А на розеточную линию со старой проводкой.
Если нужного номинала с буквой B в наличии нет, есть обходной путь. Порог мгновенного расцепления считается от номинала, поэтому C с меньшим номиналом реагирует примерно как B с большим: C10 отключается мгновенно на 50–100 А, B16 — на 48–80 А, цифры сопоставимые. Когда нагрузка линии позволяет опуститься на ступень, берите C на ступень ниже — получите почти ту же скорость реакции на замыкание. Работает это и в обратную сторону: меняя B10 на C10 на длинной линии освещения, вы вдвое поднимаете ток, при котором автомат выбьет мгновенно. Поэтому на свет длиннее сорока метров правильнее разделить линию на две группы, чем менять букву.
Автоматы B на свет и длинные линии
Автоматический выключатель Chint NXB-63S 1P 16А B 296697
Автоматический выключатель Chint NXB-63S 1P 10А B 296696
Автоматический выключатель EKF PROxima ВА 47-63 1P 16A B mcb4763-1-16B-pro
Автоматический выключатель DEKraft ВА-101 1P 16А B 11006DEK
Автоматический выключатель Schrack Technik Amparo 1P B 16А AM618116
Автоматический выключатель Schrack Technik Amparo 1P B 10А AM618110
Автоматический выключатель Eaton HN-B16/1 1P B 16А 194821
Как эта раскладка ложится в реальный корпус, сколько модулей заложить и в каком порядке ставить аппараты — разобрано по шагам в статье Как собрать электрощит в квартиру своими руками — пошаговая схема (2026).
Частный дом, гараж и мастерская — там правила другие
В частном доме расстояния больше, а нагрузки разнообразнее, поэтому буква начинает решать заметно чаще, чем в квартире.
- Длинная линия до постройки (40–60 метров) — B. Ток замыкания на дальнем конце маленький, и это ровно тот случай, ради которого буква B существует.
- Уличное освещение по столбам — B, если светильники ламповые: пусковых токов нет, длина большая, выбор очевиден. Если по столбам развешаны светодиодные прожекторы, работает то же правило, что и для потолка в квартире: несколько драйверов на одной линии — и B начнёт выбивать при включении.
- Котёл и циркуляционный насос отопления — C с небольшим номиналом, 6–10 А. Приборы маломощные, а небольшой номинал нужен, чтобы при аварии на линии котла вылетела только она, а не весь дом. И наоборот: авария в другом конце дома не должна оставлять котёл без питания зимой — поэтому линия отопления идёт отдельной и не делится ни с чем.
- Однофазный бытовой насос, компрессор, мойка высокого давления — C, отдельной линией с нормальным сечением. Поднимать букву до D ради пусковых токов однофазной бытовой техники не нужно: запас C по броску и так достаточный.
- Трёхфазный станок, сварочный аппарат, скважинный насос на 380 В с прямым пуском — вот здесь D, отдельная линия и толстый кабель.
Автоматы D — трёхфазные, для мастерской и станка
Автоматический выключатель Chint NXB-63S 3P 25А D 296842
Автоматический выключатель Chint NXB-63S 3P 32А D 296843
Автоматический выключатель ВА47-29 3P D 25А 4,5кА IEK KARAT MVA20-3-025-D

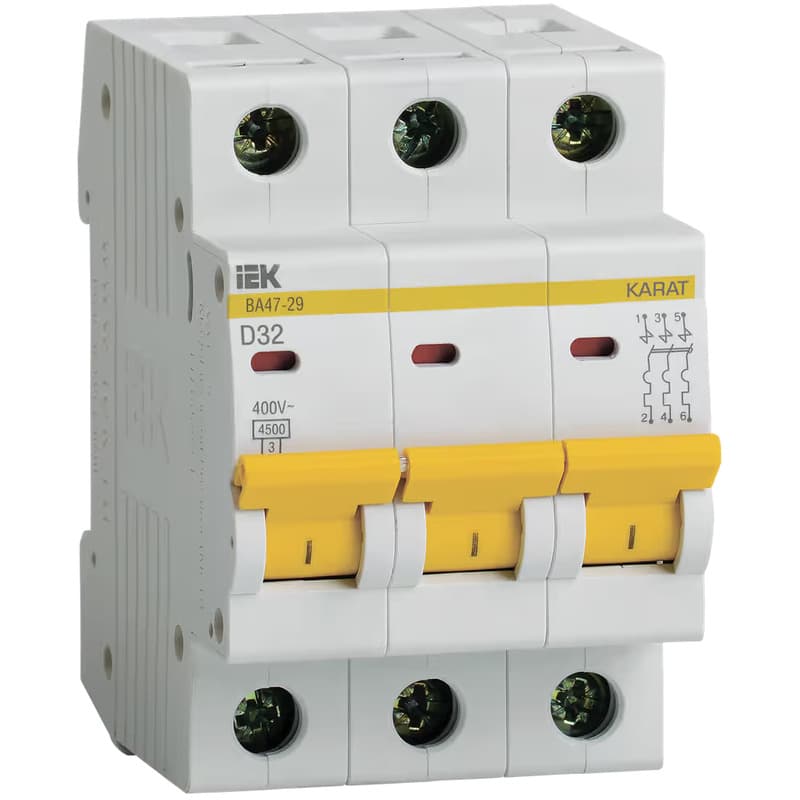

Автоматический выключатель ВА47-29 3P D 32А 4,5кА IEK KARAT MVA20-3-032-D
Селективность: почему вводной автомат должен быть «медленнее» группового
Задача селективности формулируется просто: при аварии на одной линии должен вылететь только её автомат, а не весь щиток и не ввод. Рычагов у нас два.
Номинал. Групповые автоматы должны быть заметно меньше вводного — по перегрузке хватает разницы примерно в полтора раза. Ввод 40 А над группами по 16 А — с большим запасом; ввод 40 А над варочной панелью на 32 А — тоже нормальная рабочая ситуация, хотя разница здесь минимальная. Выбирать вводной номинал вам, к слову, никто не даст: он задан выделенной на квартиру мощностью, а сам аппарат нередко стоит под пломбой. Так что рычаг у вас один — номиналы групп.
Буква. Ввод не должен быть «быстрее» группы. Комбинация «группа B16 + ввод C40» работает как надо: при замыкании в розетке групповой автомат уходит в мгновенное отключение раньше вводного. Обратная комбинация — B на вводе и C на группах — вывернута наизнанку: при аварии в одной розетке обесточится вся квартира, а групповой автомат останется взведённым. По щитку не понять, какая линия виновата, и при повторном включении ввода вы снова подаёте питание прямо в место замыкания.
Теперь честная часть, которую обычно не пишут. Полная селективность на модульных автоматах при сильном коротком замыкании недостижима в принципе. Когда ток замыкания идёт на тысячи ампер, оба расцепителя — и групповой, и вводной — срабатывают за сотые доли секунды, и кто из них окажется быстрее, решает разброс механики конкретных экземпляров. Гарантированную селективность дают только аппараты со специальной выдержкой времени на вводе. В квартирный щиток их обычно не ставят; в частном доме такой аппарат на вводе имеет смысл. Но комбинация «группа B16 + ввод C40» даёт заметно больше шансов остаться с работающим холодильником, чем «C16 + C40», и на слабых замыканиях работает предсказуемо.
Частые ошибки при выборе характеристики
«Чем выше буква, тем лучше защита»
Ровно наоборот. Чем выше буква, тем позже наступает мгновенное срабатывание. D — самый «терпеливый» и в бытовых условиях самый медленный на аварию, а вовсе не самый надёжный.
Лечить ложные отключения увеличением номинала
Выбивает свет — вместо автомата на 10 А ставят 16 А на том же кабеле 1,5 мм². Отключения прекращаются, но кабель остаётся без защиты от перегрева. Менять надо букву, номинал не трогать.
Ставить D в квартире, «чтобы не выбивало»
На квартирной проводке ток замыкания может просто не дотянуть до порога срабатывания D, и вместо мгновенного отключения вы получите работу теплового расцепителя — секунды вместо тысячных долей. К тому же характеристику D производители делают в основном в трёхполюсном исполнении, под трёхфазное оборудование: в однофазном щитке такой автомат займёт три модуля и никакого смысла иметь не будет.
Ставить B на розеточную линию с инструментом и насосами
Пусковой ток пылесоса, перфоратора, насоса или ИБП легко перекрывает нижний порог B16, и автомат начинает выбивать при запуске. Формально всё правильно, жить с этим невозможно.
Собирать щиток из букв вперемешку
Ввод B, группы C — селективность вывернута наизнанку. Буквы в щитке должны быть согласованы сверху вниз: вводной аппарат не быстрее групповых.
Считать, что буква влияет на нагрев кабеля
Не влияет никак. Нагрев кабеля от постоянной перегрузки — зона теплового расцепителя, а он у B и C одинаковый. За перегрев отвечает номинал и сечение провода.
Что в итоге ставить дома
- Новая медная проводка, обычная квартира — C на всё, кроме света.
- Свет — B10, а если светильников со светодиодными драйверами много и линия выбивает при включении — C10.
- Старая алюминиевая проводка, длинные линии, гараж и уличные линии — B.
- Трёхфазный станок, сварочник, мощный насос в мастерской — D, отдельной линией.
- Ввод — C; его номинал задан выделенной мощностью и выбору не подлежит, ваша задача — держать групповые автоматы заметно меньше вводного.
- Номинал считается по кабелю, буква — по характеру нагрузки и длине линии. Это два независимых решения, и подменять одно другим нельзя.
В каталоге electrica-shop.by есть автоматические выключатели с характеристиками B, C и D, а также дифавтоматы — с доставкой по всей Беларуси. Нужна помощь с подбором под конкретный щиток — напишите в чат, соберём список по вашим линиям.
Частые вопросы
Что лучше — автомат B или C?
Универсального «лучше» нет. C держит пусковые токи бытовой техники и подходит для розеток, кухни и ввода. B быстрее отключает слабое короткое замыкание и нужен на старой проводке, на длинных линиях и на освещении. В квартире с новой медной проводкой базовый выбор — C.
Можно ли поставить автомат B вместо C?
Можно, если на линии нет техники с большими пусковыми токами. Пылесос, перфоратор, насос, компрессор и ИБП с трансформатором на входе могут выбивать B16 в момент запуска, а кухонная розеточная группа целиком — тем более. Если после замены линия начала отключаться при включении прибора — возвращайтесь к C, номинал при этом не меняйте.
Почему выбивает автомат при включении света?
Чаще всего это бросок тока светодиодных драйверов: при включении конденсаторы в блоках питания заряжаются, и броски со всех светильников складываются. Но сначала отсеките аварию: если свет вылетает каждый раз, выбивает сразу при взводе рычага или всё началось после ремонта, протечки или сверления стены — это повреждение, ищите неисправный светильник или вызывайте электрика. Если же отключения редкие и строго в момент щелчка выключателем, замените B10 на C10 — меняем букву, номинал оставляем. Увеличивать номинал до 16 А на кабеле 1,5 мм² нельзя, кабель останется без защиты.
Что означает C16 на автомате?
C — характеристика мгновенного расцепителя: автомат отключится мгновенно при токе в 5–10 раз больше номинального. 16 — номинальный ток в амперах, та нагрузка, которую линия держит постоянно. Цифра 4500 или 6000 рядом — отключающая способность, максимальный ток замыкания, который автомат способен разорвать.
Нужен ли автомат D в квартире?
Практически никогда. D срабатывает мгновенно только при токе в 10–20 раз больше номинального, а на квартирной проводке такой ток замыкания может просто не набраться — защита отработает с задержкой. D ставят на трёхфазное оборудование: станок, компрессор, мощный насос в мастерской.
Какой автомат ставить на ввод в квартиру?
Обычно двухполюсный с характеристикой C. Номинал зависит от того, сколько мощности выделено на квартиру: в старом фонде без электроплиты меньше, в новостройке с электроплитой больше, типовой диапазон — 25–40 А. Точная цифра для вашего дома есть в договоре на электроснабжение.
Отличаются ли B и C по защите от перегрузки?
Нет, здесь они работают одинаково. И B16, и C16 держат около 18 А больше часа, отключаются в течение часа при 23 А и за время от секунды до минуты при 41 А. Буква меняет только реакцию на короткое замыкание — от перегрева кабеля при постоянной перегрузке защищает правильно выбранный номинал, а не характеристика.
