Как собрать электрощит в квартиру своими руками — пошаговая схема (2026)
Готовая схема щитка для однушки, двушки и трёшки: расчёт модулей, чек-лист оборудования, порядок сборки за 7 шагов, типичные ошибки и FAQ.
Щиток — это узел, в котором сходится вся электрика квартиры. Если он собран неправильно, любая аккуратная проводка в стенах обесценивается. Если правильно — годами стоит без обращения к электрику. Эта статья — пошаговое руководство: готовые схемы для однушки, двушки и трёшки, расчёт модулей, чек-лист оборудования, порядок сборки и список типичных ошибок. Сборка внутри щитка делается без лицензии и своими руками; подачу напряжения от стояка делает аттестованный электрик РЭС — об этом тоже отдельный блок ниже.
С чего начинается щиток — список линий и расчёт мощности
Сборка щитка начинается не в магазине и не с покупки автоматов, а с листа бумаги. На нём вы рисуете список линий — то есть отдельных кабелей, которые пойдут от щитка к потребителям. Принцип простой: одна группа = один кабель = один автомат. Кухня с микроволновкой и чайником — отдельный кабель. Розетки в комнатах — отдельные кабели для каждой комнаты. Свет — своим отдельным проводом. Стиралка, бойлер, варочная панель — индивидуальные линии, под отдельный дифавтомат каждая.
Под каждую линию вы заранее знаете: сечение кабеля и номинал автомата, который её защищает. Базовое правило по меди (это потолки по ПУЭ для открытой прокладки): 1,5 мм² — до 16 А, 2,5 мм² — до 25 А, 4 мм² — до 32 А, 6 мм² — до 40 А. На практике автомат всегда берут на ступень ниже потолка — это страховка от пучковой укладки кабелей в гофре, нагрева в стене и старения изоляции: 1,5 мм² → автомат C10 (свет); 2,5 мм² → C16 (розетки); 4 мм² → C25 (мощный бойлер); 6 мм² → C32 (варочная панель). Кабель тоньше нужного — нагрев, в худшем случае возгорание. Автомат больше, чем держит кабель — то же самое, плюс защита не отработает при перегрузке.
Для типовой двушки получается такой минимальный список линий: вводной автомат, 2–3 розеточные группы по комнатам, отдельная розеточная группа на кухне, 1–2 группы освещения, выделенная линия на стиралку, на бойлер и (если есть электроплита) на варочную панель. Холодильник по нормам можно объединить с кухонной группой, но мы рекомендуем выносить его на отдельный автомат — он сохранится при срабатывании любого УЗО на остальных розетках.
Готовые схемы щитков под однушку, двушку и трёшку
Когда понятно, какие линии есть, собирается схема — то есть рисунок, где видно как линии распределяются между УЗО, автоматами и дифавтоматами. Логика во всех трёх схемах одинаковая: вводной автомат → УЗО на групповые розетки → отдельные дифавтоматы на критичные линии (стиралка, бойлер, варочная) → свет на отдельных автоматах без УЗО, чтобы при ложном срабатывании защиты не оставаться в темноте.
Однокомнатная — минимальный бюджет
Для однушки с газовой плитой хватает вводного 2P C25 и одной общей розеточной группы под УЗО 40 А (комнаты + кухня — холодильник тоже сидит за этим УЗО, это компромисс минимального бюджета). На стиралку и накопительный бойлер — два дифавтомата C16 типа A. Свет отдельным автоматом C10 без УЗО.
Двухкомнатная — оптимальный вариант
В двушке появляется отдельное УЗО на кухонные розетки (микроволновка + чайник + холодильник имеют большую суммарную нагрузку, чем комнатные розетки) и две группы освещения. Холодильник — на свой отдельный автомат C16 без УЗО, чтобы продукты не разморозились при ложном срабатывании на других линиях.
Трёхкомнатная или квартира с электроплитой
Для трёшки с электроплитой — вводной C63 (по фактической установленной мощности), две группы УЗО плюс четыре дифавтомата на каждую критичную нагрузку: стиралка, посудомойка, бойлер, варочная панель.
Деталь про тип чувствительности УЗО важна и в каждой схеме одинаковая: групповые УЗО на обычные розетки — типа AC, дифавтоматы на стиралку, посудомойку и варочную — обязательно типа A. Современная инверторная техника генерирует пульсирующий ток утечки, который AC физически не «видит». Подробнее логика выбора AC vs A разобрана в отдельной статье: УЗО или дифавтомат — что выбрать для квартиры в 2026.
Расчёт модулей и выбор корпуса
Чтобы заказать корпус щитка, нужно посчитать, сколько модулей DIN-рейки займут все ваши аппараты. 1 модуль = 17,5 мм — это ширина однополюсного автомата. Дальше всё просто: однополюсный автомат (C10, C16) — 1 модуль; двухполюсный (вводной 2P, УЗО 2P) — 2 модуля; дифавтомат 1P+N — 2 модуля. Опционально может ставиться реле напряжения (2 модуля) или контактор для тёплого пола по таймеру (2 модуля).
Сложив модули всех аппаратов, прибавьте 30 % запаса. Это не каприз — это страховка от того, что через два года вы захотите завести в щиток кондиционер, тёплый пол или вторую линию на кухню. Если запаса нет, придётся менять корпус целиком, переразводить все подключения, заново сводить нули и заземления. Те 5–10 модулей, которые сейчас кажутся лишними, в момент расширения окупают весь корпус.
Корпус выбирают по двум параметрам: количество модулей и способ установки. Встраиваемый корпус (буква «В» в маркировке — ЩРВ) монтируется в нишу гипсокартонной перегородки или кирпичной стены — выглядит аккуратно, не торчит. Навесной (ЩРН) крепится на стену сверху — ставят в нежилых местах: на лестничной площадке, в подсобке. По материалу: пластик — для квартир (легче и дешевле), металл — для подъездов и подсобных помещений.
Корпуса щитков на 12, 18 и 24 модуля
Бокс пластиковый встраиваемый IEK KREPTA 3 ЩРВ-П-12 MKP12-V-12-40-10
Бокс пластиковый навесной IEK KREPTA 3 ЩРН-П-18 MKP12-N-18-40-10
Бокс пластиковый встраиваемый IEK KREPTA 3 ЩРВ-П-24 MKP12-V-24-40-10
Бокс металлический навесной IEK TITAN 3 ЩРн-18 MKM14-N-18-31-Z
Бокс пластиковый встраиваемый Systeme (Schneider) Electric City9 Box EZ9E118P2FRU
В подборке — три встраиваемых пластиковых корпуса IEK KREPTA 3 для типовых квартир (на 12, 18 и 24 модуля), один металлический IEK TITAN 3 на 18 модулей для подъездного щита и один Schneider City9 Box на 18 модулей — премиальный вариант с более удобным внутренним пространством под кабельные пучки. Под двушку с запасом — берите 24-модульный, под трёшку с электроплитой — 36-модульный.
Что должно быть внутри — чек-лист оборудования
Список того, что нужно купить кроме корпуса, складывается из вашей схемы. Для двухкомнатной квартиры с накопительным бойлером и стиральной машиной (без электроплиты — газ) набор такой:
- 1 вводной автомат 2P характеристика C, номинал 40 А (или 25 А для однушки с минимальной нагрузкой; 63 А для трёшки с электроплитой);
- 2 УЗО 2P 40 А 30 мА типа AC — на групповые розеточные линии комнат и отдельно кухня (УЗО подбирают не меньше, чем суммарный номинал автоматов под ним, и не меньше вышестоящего вводного — поэтому 40 А, не 25 А);
- 4–5 автоматов 1P C16 на розетки (по линии в каждую комнату, прихожую, кухню, отдельно холодильник);
- 2 автомата 1P C10 на освещение (комнаты и санузел/коридор) — без УЗО;
- 2 дифавтомата 1P+N 30 мА типа A: на стиральную машину (C16) и на накопительный бойлер (C16 или C20 — зависит от мощности);
- шины N и PE (обычно идут в комплекте с корпусом) и гребёнки или провод 6 мм² для перемычек между автоматами по фазе.
Вводной автомат, УЗО и автоматы линий
Автоматический выключатель EKF Basic ВА 47-29 2P 40А C mcb4729-2-40C

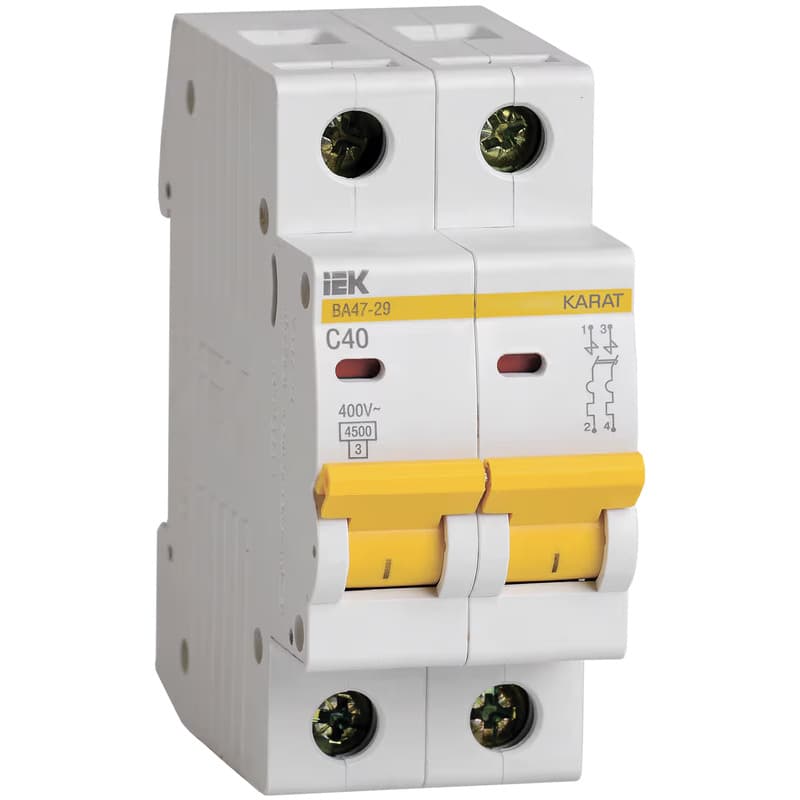

Автоматический выключатель ВА47-29 2P C 40А 4,5кА IEK KARAT MVA20-2-040-C

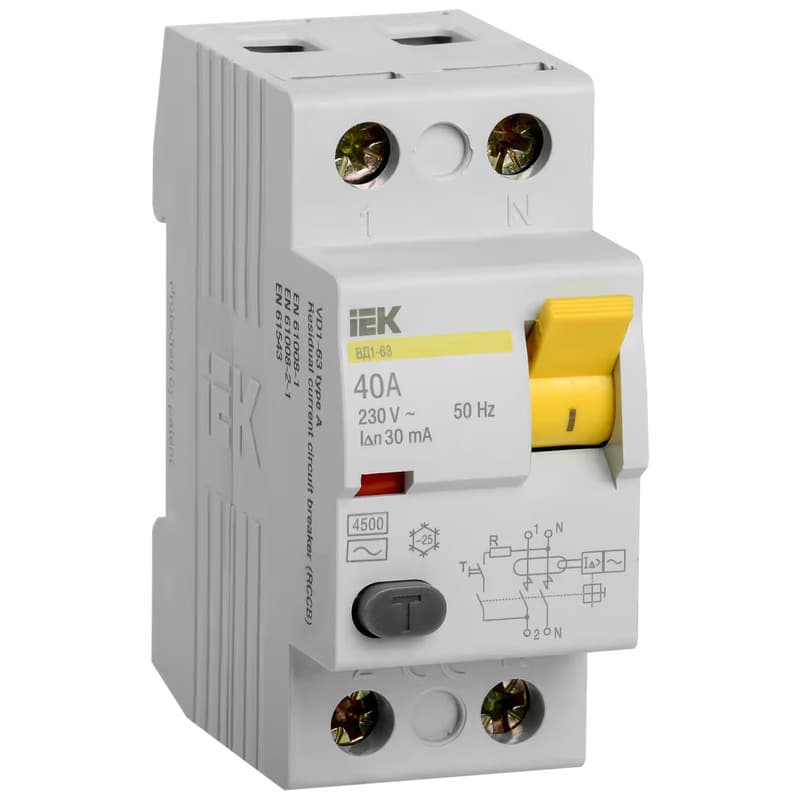

Устройство защитного отключения ВД1-63 2Р 40А IEK KARAT MDV10-2-040-030
Устройство защитного отключения EKF PROxima ВД-100N 2P 40А AC E1026M4030
Автоматический выключатель EKF Basic ВА 47-29 1P 16А C mcb4729-1-16C
Автоматический выключатель EKF Basic ВА 47-29 1P 10А C mcb4729-1-10C
В этой подборке два варианта вводного 2P C40: EKF Basic (бюджетный, для типовой квартиры) и IEK KARAT (та же отключающая способность 4,5 кА, но более надёжная контактная группа и износостойкость). Два варианта УЗО: IEK KARAT ВД1-63 (электромеханическое, надёжное) и EKF PROxima ВД-100N. Однополюсные автоматы EKF Basic C10 и C16 — для линий освещения и розеток. На каждый отходящий кабель — свой автомат.
Дифавтоматы покупаются отдельно, потому что для них критичны два параметра: тип чувствительности (только A для современной техники) и номинал по току под конкретный прибор. Стиральная машина — C16 30 мА A; накопительный бойлер 2 кВт — C16 30 мА A; проточный бойлер 5–7 кВт — C32 30 мА A; индукционная варочная панель 7 кВт — C32 30 мА A.
Дифавтоматы тип A на стиралку, бойлер и варочную
Дифференциальный автомат EKF PROxima АВДТ-63N 1P+N 16А C D63N26EA16C30
Дифференциальный автомат АВДТ 32 C16 IEK KARAT MAD22-5-016-C-30
Дифференциальный автомат АВДТ 34 C16 IEK KARAT MAD22-6-016-C-30
Дифференциальный автомат АВДТ 32 C20 IEK KARAT MAD22-5-020-C-30
Дифференциальный автомат АВДТ 32 C32 IEK KARAT MAD22-5-032-C-30
В подборке только тип A — это принципиально для современной техники с инверторным мотором (стиралка, посудомойка, варочная). EKF PROxima АВДТ-63N C16 и IEK KARAT АВДТ 32 C16 — два варианта на стиралку. IEK KARAT АВДТ 34 C16 — серия с улучшенной отключающей способностью 6 кА на критичные линии с длинной проводкой. IEK KARAT АВДТ 32 C20 — на накопительный бойлер 2,5 кВт. IEK KARAT АВДТ 32 C32 — на индукционную варочную панель до 7 кВт. Конкретные номиналы под каждый прибор разобраны отдельно: Какое УЗО ставить на стиральную машину, водонагреватель и варочную панель — гайд 2026.
Где разместить щиток в квартире
Самое практичное место — прихожая возле входной двери, высота от пола 1,5–1,7 м. Причины простые: близко к точке ввода кабеля от стояка (меньше длина магистрального кабеля и затрат), у каждого автомата удобный доступ при срабатывании, в случае пожара щиток рядом со входом — можно обесточить квартиру за 5 секунд.
Что нельзя: ставить щиток в санузле или на кухне над мойкой — там высокая влажность, конденсат на корпусе и риск брызг. Нельзя за встроенным шкафом без возможности открыть дверцу за секунды. Нельзя выше 1,8 м — при срабатывании автомата ночью вы должны находить нужный модуль на ощупь, не подставляя табуретку.
Выбор между встраиваемым и навесным корпусом — про эстетику и тип стены. В новостройке с гипсокартонными перегородками легко делается ниша под встраиваемый корпус ЩРВ — он заподлицо со стеной, аккуратно прячется под крышку. В кирпичной хрущёвке штробление под нишу — лишняя работа, проще повесить навесной ЩРН: он чуть выступает, но монтаж занимает полчаса вместо двух дней.
Инструмент для сборки
Минимальный набор, без которого собрать щиток нормально не получится:
- Отвёртка крестовая PH2 — для затяжки клемм автоматов. Идеально — динамометрическая с лимитом 2,5–2,8 Н·м (электрики IEK и Wiha делают такие).
- Бокорезы или кусачки — резать кабель и откусывать лишние штыри гребёнки.
- Стриппер или острый монтажный нож — снимать изоляцию с жил.
- Кримпер для НШВИ-наконечников — обжимать жилы перед заводом в клемму автомата (необязательно, но сильно повышает надёжность контакта).
- Уровень — корпус щитка должен висеть строго горизонтально.
- Мультиметр — проверять отсутствие напряжения перед началом и работоспособность каждой линии после.
- Перманентный маркер — подписать каждый автомат сразу после установки, не «потом».
Порядок сборки — 7 шагов
Сборка делится на семь логичных шагов. Не пропускайте порядок: каждый шаг подготавливает следующий, перескок плодит ошибки.
Шаг 1. Снять напряжение и проверить мультиметром. Отключаете вводной автомат на стояке в этажном щите. Мультиметром в режиме измерения напряжения 220 В проверяете, что на входящих жилах действительно ноль вольт. Только после этого начинаете работать. Правило одной руки: при манипуляциях вблизи возможного источника напряжения вторую руку держите в кармане — это страховка от того, чтобы случайно не замкнуть цепь через тело.
Шаг 2. Закрепить DIN-рейку и шины N/PE. В корпусе щитка обычно уже стоит одна или две DIN-рейки — при необходимости подрезаются до нужной длины ножовкой по металлу. Шина N (синяя, нулевая) ставится на изолятор — она не должна касаться корпуса и крепится на отдельной планке. Шина PE (жёлто-зелёная, заземление) в пластиковом корпусе ставится на свой штатный кронштейн (часто идёт в комплекте с корпусом); в металлическом корпусе её допускается прикрутить напрямую к корпусу. Тип заземления (TN-S, TN-C-S или TN-C) — это не про крепление шины, а про то, что приходит на стояк, об этом дальше отдельно.
Шаг 3. Установить аппараты в правильном порядке. Слева направо по DIN-рейке: вводной автомат → УЗО → автоматы группы → дифавтоматы критичных линий. Это логика потока тока — слева приходит, справа отходит к нагрузкам. Поначалу аппараты ставятся «на сухо» без подключения проводов — чтобы прикинуть компоновку и оставить место под резервные модули.
Шаг 4. Соединить фазы гребёнкой. Гребёнка (PIN или FORK — однополюсные и двухполюсные соответственно) — это медная шина с штырьками, которая соединяет верхние клеммы соседних автоматов одной фазой. Гребёнка нарезается бокорезами по длине группы — лишние штыри откусываются. Через УЗО гребёнку не пропускают: после каждого УЗО — отдельная гребёнка, которая раздаёт фазу только тем автоматам, что защищены именно этим УЗО. Между УЗО и его автоматами фаза идёт коротким проводом-перемычкой. Для дифавтоматов с двумя фазными клеммами (L и N) гребёнка тоже не подходит — там перемычки делают проводом ПВ-3 6 мм².
Шаг 5. Подключить отходящие кабели в автоматы. Принципиальная схема: питание подаётся сверху (верхняя клемма автомата), нагрузка снимается снизу (нижняя клемма). Снимаете изоляцию кабеля на 10–12 мм. Желательно надеть НШВИ-наконечник на жилу и обжать кримпером — контакт получается равномерным, токопровод клеммы не «прожуёт» жилу. Момент затяжки производители указывают на корпусе аппарата или во вкладыше: для модульных автоматов C10–C25 это обычно 1,2–2,0 Н·м, для крупных 40–63 А — до 2,8 Н·м. Без динамометрической отвёртки правило простое: винт перестаёт идти «с упором кисти» — стоп. Хрустнуло или провернулось вхолостую — резьба сорвана, клемма под замену.
Шаг 6. Развести нули и заземления. Нули каждой линии заводятся на шину N. Заземления (третий провод PE) — на шину PE. Если в щитке несколько УЗО, у каждого УЗО должна быть своя N-шина (часто идёт в комплекте с УЗО) — на неё приходят нули всех линий, защищённых именно этим УЗО. Если завести ноль линии под УЗО на общую шину N мимо самого УЗО, оно либо будет ложно выбивать при включении любого прибора, либо вообще не сработает в момент реальной утечки. Это самая частая ошибка новичков.
Шаг 7. Подписать каждый автомат и сделать схему. Маркером по пластику или специальными шильдиками подписывается каждый аппарат: «Розетки гостиной», «Стиралка», «Свет кухни», «Бойлер», «Холодильник». Внутрь крышки щитка наклеивается бумажная схема: номер автомата → название линии → сечение кабеля → номинал. Через год вы уже не вспомните, что куда — а ночью при срабатывании защиты эта подпись экономит вам полчаса нервов.
Заземление в вашем доме — что приходит со стояка
Прежде чем подключать PE-шину к корпусу или штатному кронштейну, узнайте, какой тип заземления используется в вашем доме. От этого зависит, можно ли вообще делать заземление в квартире и куда подключать PE-провод.
- TN-S — пять отдельных жил на стояке (L1+L2+L3+N+PE). В квартиру приходит три провода: фаза, ноль и отдельный PE. Это идеальный современный вариант — встречается в новостройках после капитального ремонта инфраструктуры.
- TN-C-S — на стояке четыре жилы (L1+L2+L3+PEN), разделение PEN на N и PE происходит в этажном щите (зона ответственности РЭС). В квартиру приходит уже три провода: L+N+PE. Это самый распространённый вариант в Минске для домов 2010 года и новее.
- TN-C — на стояке всего четыре жилы (L1+L2+L3+PEN), без разделения. В квартиру приходит только два провода: фаза и совмещённый PEN. Это хрущёвки и ранние панельки 70-х–80-х. PE в квартире брать неоткуда.
Чтобы узнать тип заземления у себя, заглядываем в этажный щит на лестничной площадке (или просим электрика РЭС): если в стояковом кабеле четыре одинаковых по сечению жилы — это TN-C, в квартиру PE не идёт. Если есть одна жила меньшего сечения отдельно от трёх фаз и нуля — это PE, у вас TN-S или TN-C-S. Точное определение и подключение PE в квартирном щите — задача аттестованного электрика РЭС.
Подключение питания и финальная проверка
Подача напряжения от стояка в квартирный щит — это работа аттестованного электрика. В Беларуси это сотрудники РЭС или Энергонадзора: они снимают пломбу со стояка, подключают вашу квартиру к этажному автомату и опломбируют ваш счётчик после монтажа. Это не формальность: акт о хищении электроэнергии за самовольное подключение к стояку обходится в десятки минимальных зарплат и часто сопровождается полной заменой линии за счёт нарушителя.
Перед вызовом электрика на подключение вы делаете предварительную проверку щитка своими силами. Главное — мультиметр в режиме измерения сопротивления (или прозвонки): между шинами N и PE сопротивление должно быть больше 1 МОм (фактически бесконечность). Если меньше — значит, где-то в проводке ноль и земля соединены, и при подаче напряжения УЗО будет выбивать сразу.
После того как электрик подал напряжение и УЗО показывает зелёный индикатор, делается ещё две проверки. Проверка кнопкой TEST на каждом УЗО: при нажатии устройство должно отключиться мгновенно. Если не сработала — УЗО неисправно, надо менять (ремонту такая защита не подлежит). Проверка каждой линии: включаете автомат, проверяете, что на розетке появилось 220 В между фазой и нулём, и 0 В между нулём и землёй.
Типичные ошибки при самостоятельной сборке
Один общий УЗО 100 мА на всю квартиру. Сто миллиампер — это пожарная защита: при такой утечке проводка не сгорит, но человек уже останавливается. Для квартирных розеток только 30 мА (10 мА в детской и ванной с розеткой в брызговой зоне). Сто и триста миллиампер ставят как селективное вводное S-УЗО — с задержкой срабатывания, чтобы при утечке сработала сначала «нижняя» защита группы, а не общий ввод.
Объединить нули разных УЗО на одну шину N. Если за УЗО есть автомат, то его линия (фаза + ноль) должна проходить через это же УЗО. Принцип работы УЗО — сравнение токов в фазе и нуле; если они идут через разные пути, сравнение невозможно, и устройство либо ложно срабатывает, либо не работает совсем. Каждое УЗО получает собственную маленькую шину N для всех нулей линий, защищённых им.
Перетянуть винты автомата. На корпусе автомата производитель пишет момент затяжки: для модульных аппаратов C10–C25 это 1,2–2,0 Н·м, для крупных 40–63 А — до 2,8 Н·м. Перетяжка срывает резьбу, контакт ослабевает, клемма греется, плавит пластик. Без динамометрической отвёртки ориентируйтесь так: жёсткий упор без хруста, без проворота кисти, рукой не «дожимать» с упором.
Алюминий и медь напрямую в одной клемме. Эти металлы окисляются друг от друга — контакт со временем теряет проводимость, греется, искрит. Если в старой проводке заходит алюминий, а от автомата идёт медный шлейф — соединяйте через специальные клеммы Wago серии 221 или винтовые латунные клеммники, рассчитанные на смешанное соединение. Скрутка медь+алюминий запрещена нормами электробезопасности.
Не подписать линии. Через месяц после сборки вы помните, где что. Через два года — нет. Через пять лет щиток выглядит как загадка, и при срабатывании автомата вы методом проб выключаете всё подряд, пока не найдёте проблему. Подписать каждый автомат и наклеить схему внутрь крышки занимает 15 минут — окупается до конца жизни щитка.
Дешёвый дифавтомат типа AC на стиралку с инвертором. Тип AC не «видит» пульсирующий ток утечки от частотного преобразователя инверторного мотора. Защита формально стоит, реально не работает. На стиралку, посудомойку и варочную панель — только тип A. Это требование производителя техники (Bosch, LG, Samsung, Atlant), отказ от типа A может стать причиной снятия гарантии при поломке.
Когда сборку лучше доверить специалисту
Внутреннюю сборку щитка можно сделать самостоятельно, если у вас есть готовая схема и инструмент. Электрика стоит вызвать в трёх случаях. Подача напряжения от стояка и опломбирование счётчика — всегда работа РЭС. Новостройка без отделки, где щиток ставится одновременно с основной проводкой — объём работы такой, что вызов профессионала окупается скоростью. И старый щит с алюминиевой проводкой, где нужно согласовать сечения и соединить медь с алюминием через переходные клеммы — без опыта легко получить нагрев и потерю контакта.
Во всех остальных случаях — типовая замена в готовом щитке, монтаж нового щита по уже проложенной проводке, добавление автомата под новую линию — собирать можно самостоятельно.
Что в итоге
Собрать квартирный щиток своими руками — реальная задача для человека с базовыми навыками работы инструментом. Самое сложное — не сборка, а правильная схема: какие линии заводить, какие УЗО и дифавтоматы под что ставить, сколько модулей с запасом. Эта часть делается до магазина, на бумаге.
В каталоге electrica-shop.by собрано всё для квартирного щита: корпуса на 12–36 модулей, автоматы однополюсные и вводные двухполюсные, УЗО на групповые линии и дифавтоматы типа A на стиралку, бойлер и варочную. Бренды — IEK, EKF, Chint, DEKraft, Schneider Electric. Если нужна помощь с подбором под конкретную планировку — напишите в чат, поможем составить полный список.
Частые вопросы
Можно ли самому собрать электрощиток в квартире?
Внутреннюю сборку щитка — да, без лицензии. Это аналог установки розетки, только аппаратов больше. А вот подачу напряжения от стояка в квартирный щит и опломбирование счётчика выполняет аттестованный электрик РЭС или Энергонадзора — самовольное подключение к стояку грозит штрафом и составлением акта о хищении электроэнергии.
Сколько модулей нужно в щитке для двухкомнатной квартиры?
По минимуму 16–18 модулей, оптимально — корпус на 24 модуля. Это типовой комплект: вводной автомат, два УЗО (комнаты и кухня), 5 автоматов на розетки и свет, два дифавтомата на стиралку и бойлер. Корпус всегда берите с запасом 30 % — расширение через 2 года обходится дешевле замены всего щитка.
Куда ставить щиток в квартире?
Стандартное место — прихожая рядом со входной дверью, высота 1,5–1,7 м от пола. Не в санузле и не на кухне (влажность и температура), не в нишах с трудным доступом. От щитка должен быть удобный путь к каждому автомату — при срабатывании ночью вы должны находить нужный модуль на ощупь.
Можно ли потом добавить автоматы в собранный щиток?
Да, если есть свободные модули. Поэтому корпус всегда выбирают с запасом +30 % от расчёта. Чтобы добавить новую линию, отключают вводной автомат, освобождают модули, ставят новый аппарат, заводят кабель и подписывают линию. Если же свободных модулей нет — придётся менять весь корпус, а это переборка всех подключений.
Гребёнка или провод — что лучше для соединения автоматов?
Гребёнка быстрее, надёжнее и компактнее: один штырь — один контакт, без скруток и шансов перепутать фазы. Провод имеет смысл, если автоматов мало (2–3 штуки) или нужно соединить аппараты под разными УЗО — гребёнка через УЗО не пройдёт, нули и фазы за каждым УЗО свои.
Нужен ли отдельный автомат на холодильник?
Желательно, особенно если вы оставляете квартиру или дачу без присмотра. На отдельной линии холодильник не зависит от срабатываний УЗО на других розетках — продукты не разморозятся. На общей розеточной группе любая утечка где-то ещё (фен в ванной, телевизор) выбьет и холодильник тоже.
Что произойдёт, если перетянуть винты на автомате?
Сначала срывается резьба клеммы, потом из-за плохого контакта клемма греется, плавит пластик корпуса и в итоге автомат отказывает. Производители указывают момент затяжки на корпусе или во вкладыше: для модульных автоматов C10–C25 это 1,2–2,0 Н·м, для крупных 40–63 А — до 2,8 Н·м. Без динамометрической отвёртки ориентируйтесь так: «жёсткий упор, без хруста и проворота кисти».
