УЗО или дифавтомат — что выбрать для квартиры в 2026
Разница между УЗО и дифавтоматом простыми словами: что дешевле, что компактнее, что ставить в щиток квартиры. Схемы, готовые подборки, FAQ.
Когда собираешь щиток в квартиру, всегда встаёт один и тот же вопрос: ставить УЗО в паре с автоматом или один дифавтомат, который заменяет оба. От ответа зависит цена щитка, его размер и удобство обслуживания на годы вперёд. Разберём за 10 минут, что есть что, в каких случаях что выгоднее, и дадим готовые подборки под однушку, двушку и трёшку.
УЗО — что это простыми словами
УЗО (устройство защитного отключения) — это автоматический выключатель, который реагирует только на утечку тока на землю. Простыми словами: если человек коснулся фазы или провод повредил изоляцию и «течёт» в стену или на корпус прибора — УЗО за 20–40 миллисекунд обесточит линию. Этого достаточно, чтобы человек не получил остановку сердца от удара током.
На корпусе УЗО всегда указаны три параметра: номинальный ток (16 / 25 / 40 / 63 А) — какую нагрузку оно держит без разрушения; ток утечки в миллиамперах (10 / 30 / 100 / 300 мА) — при какой утечке оно сработает; и тип чувствительности (AC / A / B) — какие виды утечек оно умеет ловить (об этом ниже отдельно).
УЗО НЕ защищает от короткого замыкания и перегрузки
Это критичный момент, который путает почти каждый, кто впервые собирает щиток. УЗО не размыкает линию при коротком замыкании. Если за УЗО возникнет КЗ, ток через него пройдёт в десятки раз больше номинального — и УЗО сгорит само, не успев никого отключить. Поэтому УЗО всегда ставят в паре с автоматическим выключателем, который защищает линию от перегрузки и КЗ. Автомат — выше по схеме (или сразу под вводом), УЗО — ниже.
Дифавтомат — устройство 2-в-1
Дифавтомат (он же АВДТ — автоматический выключатель дифференциального тока) — это УЗО и автомат в одном корпусе. Защищает сразу от трёх вещей: от утечки тока, от короткого замыкания и от перегрузки. Внешне отличается от обычного автомата наличием тестовой кнопки и характеристикой тока утечки в маркировке (например, «C16 30mA» — это автомат с характеристикой C на 16 ампер с током утечки 30 мА).
По размеру качественный дифавтомат занимает 2 модуля DIN-рейки против 3 модулей у связки «УЗО + автомат». Бывают компактные на 1 модуль — это серии Chint NXBLE-32, EKF АДА-12, IEK АВДТ32EM. У них меньше отключающая способность и сложнее ремонт, поэтому для критичных линий лучше брать обычные 2-модульные.
Сравнение по 7 критериям
| Параметр | УЗО + автомат | Дифавтомат |
|---|---|---|
| Защита от утечки тока | Да | Да |
| Защита от КЗ и перегрузки | Только автомат | Да |
| Место в щитке (на 1 линию) | 3 модуля | 2 модуля |
| Цена за линию в группе 3+ линий | Дешевле на 20–40% | Дороже |
| Понятно при срабатывании, что случилось | Да | Нет |
| Замена при поломке | Меняешь только сломанное | Меняешь всё устройство |
| Когда выгодно | Группа из 3+ линий на одно УЗО | Одиночные критичные линии |
Из таблицы видно, что универсального ответа нет: у каждого варианта свои плюсы. УЗО+автомат экономит деньги на больших группах и удобен в диагностике; дифавтомат экономит место и упрощает схему на одной линии. На практике в типовом щитке двушки оба варианта используются одновременно — об этом ниже.
Точка перелома по цене — 3 линии под одно УЗО. На 1 линию дифавтомат почти всегда дешевле связки «автомат + отдельное УЗО»; на 2 линии — примерный паритет; от 3 линий и больше связка «УЗО на группу + автоматы» становится заметно выгоднее, чем ставить дифавтомат на каждую линию.
Поэтому базовая практика такая: для розеточных групп из 3–5 линий — одно УЗО на группу + автоматы; для одиночных критичных линий (стиралка, бойлер, варочная) — дифавтоматы. Гибрид и есть та схема, которую вы увидите в подборках ниже.
Какой тип УЗО ставить — AC, A или B
Этот пункт игнорируют почти все статьи в интернете, а он критичен в 2026 году, когда в каждой квартире инверторная стиралка, индукционная плита и зарядки на USB-C.
- Тип AC — реагирует только на синусоидальный переменный ток утечки. Работает на старой технике без электроники: бойлерах с обычным ТЭНом, лампах накаливания, простых двигателях. На современной электронике пропускает утечки.
- Тип A — ловит синусоидальные и пульсирующие токи утечки. Это всё, где есть электроника: стиральные и посудомоечные машины, варочные панели, инверторы, телевизоры, компьютеры, светодиодные драйверы.
- Тип B — добавляет к типу A постоянные токи утечки. Нужен только в частных домах с EV-зарядкой, солнечными станциями и промышленными частотниками. В обычной квартире не нужен.
Практический вывод для квартиры в 2026:
- На одиночные критичные линии — стиралка, посудомойка, варочная, водонагреватель — обязательно тип A. В инструкциях к стиралкам Bosch, LG, Samsung прямым текстом требуется тип A; на AC производитель может снять гарантию. Решается это просто — ставите на эти линии дифавтомат типа A (он же УЗО+автомат в одном корпусе).
- На групповое УЗО, к которому подключены обычные розетки (телевизор, чайник, зарядки, освещение, пылесос) — допустим тип AC. Утечка от потребительской электроники по факту синусоидальная, тип AC её ловит. Если хочется максимум — берите тип A и на групповое УЗО (в Беларуси такие есть в сериях ABB F202-A, Schneider iID-A, Hager под заказ; народные IEK / EKF / Chint в каталоге обычно AC).
В наших готовых подборках ниже именно эта логика: групповые УЗО — AC, дифавтоматы на критичные линии — типа A.
Подробнее про конкретные номиналы, типы и сечения кабелей под каждый прибор — в отдельной статье: Какое УЗО ставить на стиральную машину, водонагреватель и варочную панель — гайд 2026.
Какой ток утечки выбрать — 10, 30, 100 или 300 мА
УЗО различают по чувствительности к току утечки. Цифра в миллиамперах — это значение, при котором устройство гарантированно отключает линию.
- 10 мА — для линий повышенного риска: ванная с розеткой в зоне 1–2, бассейн, СПА, детская. В нашей типовой ванной (без розетки в брызговой зоне у душа) штатной защиты 30 мА хватает. Если в ванной есть отдельная розетка для подсветки зеркала, фена или машинки для подогрева полотенец — выводите её на отдельный дифавтомат / УЗО на 10 мА.
- 30 мА — стандарт для квартирных розеток. Защита человека от поражения током (выше 30 мА уже опасно для сердца).
- 100 мА — пожарная защита: при такой утечке человека уже не спасёт, но проводка не загорится. Не ставить на розетки!
- 300 мА — общевводное селективное УЗО (тип S) для пожарной защиты всей квартиры.
В правильно собранном щитке трёшки используется каскадная (селективная) схема: на вводе стоит S-УЗО на 100 или 300 мА (тип S — с задержкой срабатывания), а на каждую группу — обычные УЗО на 30 мА. При утечке в розеточной группе сработает только её 30-миллиамперное УЗО, а вводное останется включённым — остальная квартира продолжит работать. Селективность здесь обеспечивается временем срабатывания (S-УЗО ждёт ~150 мс, групповое отключает за ~25 мс), а не разницей в токах утечки — поэтому именно «тип S» с задержкой обязателен на ввод.
Электромеханическое или электронное УЗО
Внутри УЗО бывает два разных принципа работы, и это влияет на надёжность.
- Электромеханическое работает за счёт энергии самой утечки. Внутри стоит дифференциальный трансформатор и реле прямого действия. Главный плюс: срабатывает даже при обрыве нуля или просадке напряжения — то есть в самой опасной ситуации.
- Электронное требует напряжения сети для работы внутренней схемы. Дешевле, компактнее, но при обрыве нуля или сильной просадке может не сработать вовремя.
Как отличить: на корпусе и в инструкции должна быть схема внутреннего устройства. У электромеханического — изображение с дифтрансформатором и реле без транзисторов. У большинства серьёзных брендов (ABB, Schneider Electric, Legrand, Hager, IEK KARAT) — электромеханические. У бюджетных серий некоторых производителей встречаются электронные. Для квартирного щитка берите только электромеханические УЗО — переплата 5–10 BYN окупается надёжностью на годы вперёд.
Когда лучше УЗО+автомат, а когда дифавтомат
УЗО + автомат выгоднее, если:
- защищаете группу из 3+ линий одним УЗО (например, все розетки в комнатах под одним УЗО на 40 А);
- в щитке достаточно места — типовой ABB Mistral или IEK на 24–36 модулей под двушку;
- хотите сразу видеть, что именно случилось при срабатывании (УЗО или автомат);
- бюджет ограничен — экономия 20–40% по комплекту.
На практике в типовой двушке мы ставим одно УЗО на 40 А с током утечки 30 мА на группу комнатных розеток (4 линии) и отдельные автоматы C16 на каждую линию. Получается на 50–70 BYN дешевле, чем ставить дифавтомат на каждую линию.
Дифавтомат выгоднее, если:
- мало места в щитке (замена в старом щитке хрущёвки на 12 модулей);
- линия одиночная и критичная — стиралка, водонагреватель, варочная панель, бойлер;
- не планируете сами разбираться при срабатывании;
- влажное помещение с одной розеткой (стиралка в ванной).
Для стиралки в ванной всегда рекомендуем дифавтомат на 16 А с током утечки 30 мА типа A. Занимает 2 модуля вместо 3, индивидуальная защита, и при срабатывании сразу понятно, что проблема именно в этой линии, а не во всём щитке. Сама розетка для стиралки в ванной — только с защитой от брызг IP44, и установлена не ближе 0,6 м от ванны/душа (зона 3 по ТКП).
Готовые подборки под типовую квартиру
Дальше — три рабочих сценария: что и в каких количествах брать на однушку, двушку и трёшку. Все товары — из нашего каталога с реальными ценами в BYN. Бренды — IEK, EKF, Chint, DEKraft: для типовой квартиры это оптимум по соотношению цена/качество.
Однокомнатная — минимальный бюджет
- 1× вводной автомат 2P на 25 А характеристика C (для квартиры с газовой плитой; с электроплитой — берите 32 А)
- 1× УЗО 2P на 40 А с током утечки 30 мА — на розеточную группу
- 1× автомат 1P на 10 А характеристика C — освещение (отдельной группой, без УЗО)
- 2× автомат 1P на 16 А характеристика C (розетки комнаты+прихожей, розетки кухни)
- 1× дифавтомат 1P+N на 16 А характеристика C, 30 мА тип A — на стиральную машину
Комплект для щитка однокомнатной квартиры
Автоматический выключатель Chint NB1-63 2P 25А C 179661
Устройство защитного отключения Chint NL1-63 2P 40А 200213
Автоматический выключатель Chint NXB-63S 1P 10А C 296709
Автоматический выключатель Chint NXB-63S 1P 16А C 296710
Дифференциальный автомат EKF PROxima АВДТ-63N 1P+N 16А C D63N26EA16C30
Итог: щиток помещается в корпус на 12 модулей, общий бюджет на защиту — около 150 BYN. Это рабочий минимум для типовой однушки, в котором стиралка прикрыта дифавтоматом EKF PROxima АВДТ-63N (2-модульная серия, отключающая способность 6 кА, тип A — для современной техники с инвертором), а групповое УЗО на розетки идёт в стандартном типе AC. Свет вынесен в отдельную группу без УЗО — при срабатывании защиты в розетках вы не остаётесь в темноте.
Двухкомнатная — оптимальный вариант
- 1× вводной автомат 2P на 40 А (C)
- 1× УЗО 2P на 40 А, 30 мА (тип AC) — на розеточные линии комнат и прихожей
- 1× УЗО 2P на 25 А, 30 мА (тип AC) — на розетки кухни
- 2× автомат 1P на 10 А (свет — две группы, без УЗО)
- 3× автомат 1P на 16 А (розетки комнат, прихожей, кухни)
- 1× дифавтомат 1P+N на 16 А, 30 мА тип A — стиральная машина
- 1× дифавтомат 1P+N на 16 А, 30 мА тип A — посудомойка (отдельной линией от стиралки)
- 1× дифавтомат 1P+N на 20 А, 30 мА тип A — водонагреватель
Комплект для щитка двухкомнатной квартиры
Автоматический выключатель EKF Basic ВА 47-29 2P 40А C mcb4729-2-40C
Устройство защитного отключения ВД1-63 2Р 40А IEK KARAT MDV10-2-040-030
Устройство защитного отключения ВД1-63 2Р 25А IEK KARAT MDV10-2-025-030
Автоматический выключатель EKF Basic ВА 47-29 1P 10А C mcb4729-1-10C
Автоматический выключатель EKF Basic ВА 47-29 1P 16А C mcb4729-1-16C
Дифференциальный автомат АВДТ 32 C16 IEK KARAT MAD22-5-016-C-30
Дифференциальный автомат АВДТ 32 C20 IEK KARAT MAD22-5-020-C-30
В подборке: автоматы EKF (народная серия для типового щитка), УЗО IEK KARAT ВД1-63 (промышленная серия с электромеханическим механизмом, тип AC), дифавтоматы IEK KARAT АВДТ 32 типа A на критичные линии. Корпус щитка нужен от 24 модулей с запасом 20–30 % на расширение. Стиралку и посудомойку обязательно разводят на разные дифавтоматы — обе линии «мокрые», объединять их в одну C20 нельзя. Селективное вводное S-УЗО на 100 мА (нарисовано на схеме ниже) в каталоге IEK / EKF / Chint в наличии нет — заказывайте серии с маркировкой «S»: ABB F202 AC-S, Schneider iID-S, Hager CDS под заказ.
Трёхкомнатная или с мощной техникой
- 1× вводной автомат 2P на 63 А (C) — под повышенную мощность
- 1× УЗО 2P на 40 А, 30 мА (тип AC) — на группу розеток комнат
- 1× УЗО 2P на 25 А, 30 мА (тип AC) — на розетки кухни
- 6× автомат 1P на 16 А (C) — линии розеток
- 2× автомат 1P на 10 А (C) — линии света
- 1× дифавтомат 1P+N на 16 А, 30 мА тип A — стиральная машина
- 1× дифавтомат 1P+N на 16 А, 30 мА тип A — посудомойка (отдельной линией)
- 1× дифавтомат 1P+N на 32 А, 30 мА тип A — варочная панель (для индукции 7 кВт; для маломощных плит до 5,5 кВт достаточно C25)
- 1× дифавтомат 1P+N на 20 А, 30 мА тип A — водонагреватель
Комплект для щитка трёхкомнатной квартиры

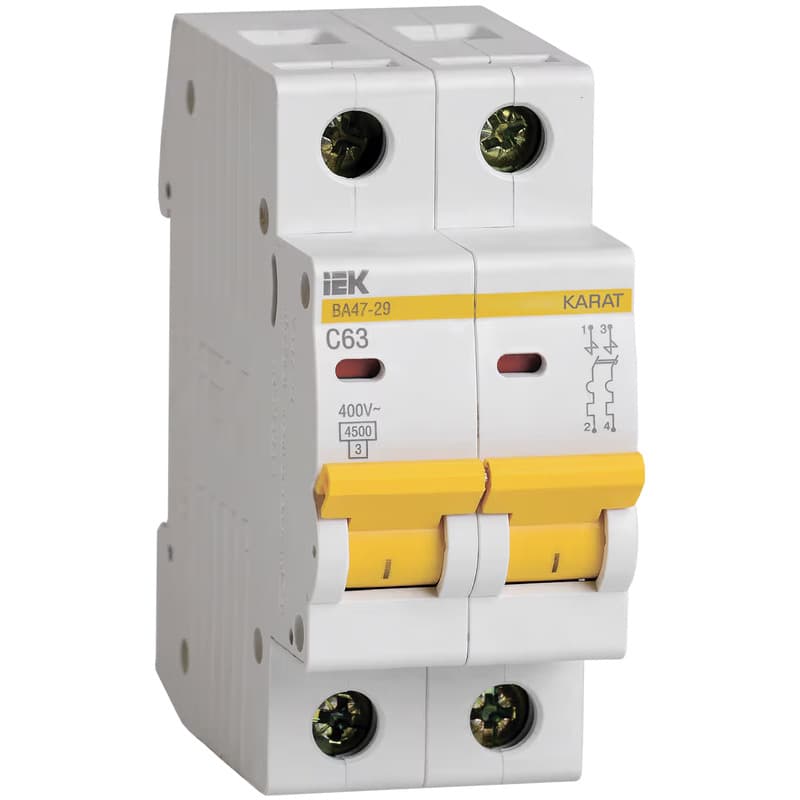

Автоматический выключатель ВА47-29 2P C 63А 4,5кА IEK KARAT MVA20-2-063-C
Устройство защитного отключения ВД1-63 2Р 40А IEK KARAT MDV10-2-040-030

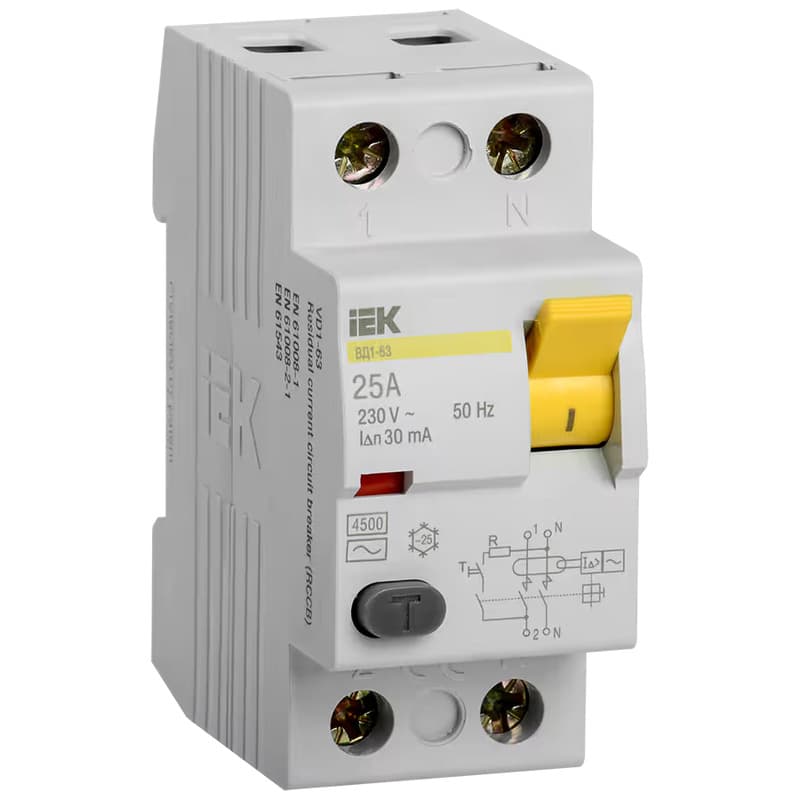

Устройство защитного отключения ВД1-63 2Р 25А IEK KARAT MDV10-2-025-030

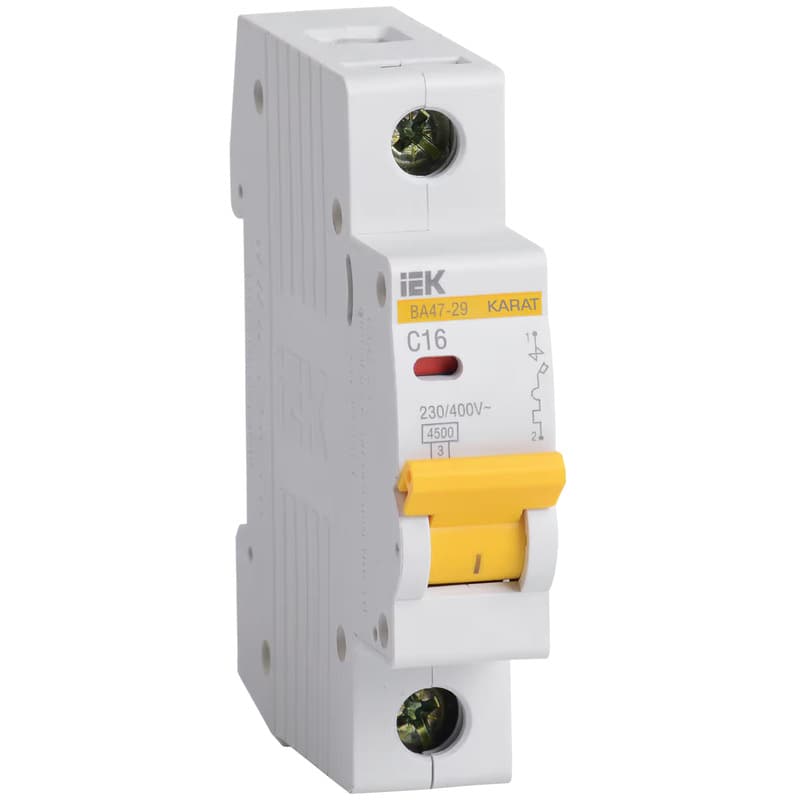

Автоматический выключатель ВА47-29 1P C 16А 4,5кА IEK KARAT MVA20-1-016-C
Автоматический выключатель EKF Basic ВА 47-29 1P 10А C mcb4729-1-10C
Дифференциальный автомат АВДТ 32 C16 IEK KARAT MAD22-5-016-C-30
Дифференциальный автомат АВДТ 32 C32 IEK KARAT MAD22-5-032-C-30
Дифференциальный автомат АВДТ 32 C20 IEK KARAT MAD22-5-020-C-30
Для трёшки рекомендуем серию IEK KARAT АВДТ 32 — у них улучшенная отключающая способность 6 кА, что важно при длинных линиях и большой нагрузке. По хорошему сюда же добавляется селективное вводное S-УЗО на 100 мА — если в каталоге нет в наличии, ищите серии с маркировкой «S» (тип селективный с задержкой) или закажите ABB / Hager под заказ.
Схема типового щитка двушки
Базовая логика щитка двухкомнатной квартиры:
Ввод 220В → Вводной 2P C40 → Счётчик (если в квартире) →
├─ УЗО 40A/30мА → Автоматы C16 (розетки комнат) ×2-3
├─ УЗО 40A/30мА → Автоматы C16 (розетки кухни)
├─ Автоматы C10 (освещение комнат) ← без УЗО, свет на нём не нужен
├─ Дифавтомат 1P+N C16/30мА (стиральная машина)
└─ Дифавтомат 1P+N C20/30мА (водонагреватель)
Освещение под УЗО заводить не обязательно: при утечке в патроне или светильнике УЗО обесточит весь свет в квартире, что неудобно. Современный подход — оставлять свет на отдельных автоматах без УЗО.
Частые ошибки — что НЕ делать
Ставить УЗО без автомата перед ним
УЗО не отключает короткое замыкание. При КЗ через УЗО проходит ток в десятки раз выше номинала — само УЗО сгорает за секунды, ничего не защитив. Перед каждым УЗО (или сразу после ввода) обязательно стоит автоматический выключатель.
Брать УЗО на 100 мА для розеток
Сто миллиампер — это ток, при котором у человека уже останавливается сердце. УЗО 100 мА сработает, но для пострадавшего поздно. Для розеток в квартире — только 30 мА, для ванной и детской — 10 мА. Сто миллиампер ставят только как пожарную защиту общего ввода.
Один дифавтомат на всю квартиру
Иногда «упрощают» щиток одним мощным дифавтоматом на 50–63 А с током утечки 30 мА на ввод. Получаем минусы со всех сторон: любая утечка в любой точке квартиры обесточивает всё; найти причину почти невозможно (нужно отключать все линии и включать по очереди); при поломке всё устройство меняется целиком за 80–150 BYN.
Дешёвое УЗО типа AC на стиралку с инвертором
Тип AC физически не реагирует на пульсирующий ток утечки от частотника инвертора. Стиралка работает, УЗО формально стоит, но при реальной утечке защита не отработает. Для всей современной техники — только тип A.
Подключать через УЗО только фазу, оставив ноль мимо
Через УЗО должны проходить и фаза, и ноль одной линии. Принцип работы УЗО — сравнение токов в фазе и нуле: если они отличаются, значит «куда-то утекает». Если ноль идёт мимо — УЗО либо ложно срабатывает при включении любого прибора, либо не срабатывает вообще.
Что в итоге выбрать
Если коротко:
- Типовой щиток двушки/трёшки — гибрид: УЗО на группу розеток + дифавтоматы на стиралку, варочную и водонагреватель. Это самый рабочий и проверенный временем подход.
- Маленький щиток в хрущёвке на 8–12 модулей — только дифавтоматы (экономим место).
- Большой щиток в трёшке, где важна точная диагностика — УЗО на группы + автоматы на каждую линию (видно, что именно сработало).
В любом случае: ток утечки 30 мА на квартиру, тип A на современную технику, электромеханический механизм, проверенный бренд из нашего каталога (УЗО, дифавтоматы, автоматы IEK, EKF, Chint). Если бюджет позволяет — берите промышленные серии (IEK KARAT, EKF PROxima): у них больше отключающая способность и заметно дольше срок службы.
В магазине electrica-shop.by есть и УЗО, и дифавтоматы, и автоматы с доставкой по всей Беларуси. Если нужна помощь с подбором под вашу квартиру — напишите в чат, поможем составить полный список.
Частые вопросы
Можно ли ставить дифавтомат вместо УЗО?
Да, можно. Дифавтомат — это УЗО и автомат в одном корпусе, он защищает и от утечки тока, и от короткого замыкания, и от перегрузки. Главное — выбрать правильный номинал по току линии и тип A для современной техники с электроникой.
Что делать, если УЗО постоянно выбивает?
Чаще всего причина в утечке через старую проводку или неисправный прибор. Отключите все автоматы под этим УЗО и включайте по очереди — найдёте проблемную линию. Если выбивает сразу при включении — проверьте подключение нуля: фаза и ноль одной линии должны проходить через одно и то же УЗО.
Какой ток утечки выбрать — 10, 30 или 100 мА?
Для квартирных розеток стандарт — 30 мА (защита человека). 10 мА ставят на детские комнаты и линии в ванной. 100 и 300 мА — это пожарные защиты, они спасают проводку, но не людей: ставить такое УЗО на розетки нельзя.
Нужно ли УЗО, если в квартире есть заземление?
Да, обязательно. Заземление и УЗО решают разные задачи: заземление уводит ток с корпуса прибора в землю, а УЗО отключает питание при утечке. В новой квартире со штатным PE проводом они работают в паре и взаимно усиливают защиту.
Сколько служит УЗО и как его проверять?
Срок службы качественного УЗО — 10–15 лет. Раз в 1–3 месяца нажимайте кнопку TEST на корпусе при поданном напряжении: исправное устройство должно отключаться мгновенно. Если кнопка не срабатывает — УЗО под замену, ремонту оно не подлежит.
Чем отличается АВДТ от дифавтомата?
Это одно и то же устройство. АВДТ — формальный термин по ГОСТ (автоматический выключатель дифференциального тока), дифавтомат — обиходное название. На упаковке IEK, EKF, Chint вы увидите оба варианта.
Можно ли заменить старое УЗО на дифавтомат?
Да, если в щитке хватает места и нагрузка соответствует. Связку «УЗО + автомат» (3 модуля) меняем на один дифавтомат (2 модуля) — освобождаем посадочное место и упрощаем линию. Главное — сохранить номинал по току и не уменьшить ток утечки ниже 30 мА.
