Какое УЗО ставить на стиральную машину, водонагреватель и варочную панель — гайд 2026
Какое УЗО и автомат поставить на стиралку, бойлер и варочную панель — конкретные номиналы, тип A или AC, 10 или 30 мА, сечение кабеля. Схема щитка и SKU.
Эти три прибора — главные кандидаты на отдельную защиту в щитке: контакт с водой, высокая мощность и электроника, чувствительная к утечкам. Универсального «УЗО на 32 А и хватит» здесь не работает: для каждого прибора свой ток, свой тип чувствительности и своё сечение кабеля. Ниже — конкретные номиналы под каждый из них, сводная таблица, схема щитка и готовые подборки SKU с ценами в BYN.
Если общая разница между УЗО и дифавтоматом ещё не очевидна — у нас есть отдельный сравнительный обзор: УЗО или дифавтомат — что выбрать для квартиры в 2026. А здесь сразу к делу — что и в каких номиналах ставить под каждый из трёх приборов.
Почему этим приборам нужна отдельная защита
Стиральная машина и водонагреватель работают в зоне повышенной влажности и периодически контактируют с водой через шланги и фитинги. Любая микротрещина в изоляции ТЭНа или износ щёток мотора — и появляется утечка тока через корпус. Без УЗО эту утечку никто не заметит до момента, когда человек коснётся прибора мокрой рукой.
Варочная панель — это самая мощная нагрузка в квартире: 7–10 кВт через одну линию, при этом современная индукция вся напичкана силовой электроникой. Здесь критичны две вещи: достаточное сечение кабеля (иначе изоляция плавится годами и в итоге — короткое замыкание в стене) и правильный тип чувствительности УЗО, чтобы поймать утечку от инверторного модуля.
По действующим нормам электробезопасности розетки в санузлах, на кухне и для стационарной техники с водой — обязательно через УЗО на 30 мА или менее. Это норма, а не рекомендация: если в рамках ремонта меняется проводка или щиток, без УЗО на этих линиях электрику не примут.
Сводная таблица — что ставить на каждый прибор
| Параметр | Стиральная машина | Водонагреватель 2 кВт | Варочная панель 7–10 кВт |
|---|---|---|---|
| Мощность | 2,0–2,5 кВт | 1,5–2,5 кВт (накоп.) / 5–7 кВт (проточн.) | 7–10 кВт (4 конфорки) |
| Рабочий ток (220 В) | ~10 А | ~9 А / ~25 А | ~32–45 А |
| Автомат | C16 | C16 / C32 для проточника | C32 однофазно / C16-C20 трёхфазно |
| Дифавтомат (рекомендация) | C16 30 мА тип A | C16 30 мА тип A или AC | C32 30 мА тип A или AC |
| Тип чувствительности | Только A (инвертор) | AC для механики / A для электроники | AC для классики / A для индукции |
| Ток утечки | 10 мА в ванной / 30 мА вне | 30 мА (10 мА если в ванной) | 30 мА |
| Сечение кабеля медь | 2,5 мм² | 2,5 мм² (≤16 А) / 4 мм² (≥20 А) | 6 мм² однофазно / 5×2,5 трёхфазно |
Дальше разберём каждый прибор отдельно — почему именно такие номиналы, какой брать тип чувствительности и какие конкретные SKU подходят под белорусский рынок.
УЗО или дифавтомат на стиральную машину — тип A и точка
Стандартная бытовая стиралка потребляет 2,0–2,5 кВт на пике нагрева, рабочий ток в розетке ~10 А. Поэтому базовая защита — дифавтомат C16 30 мА типа A. C10 формально подходит по току, но идёт впритык: пусковой ток мотора в момент старта отжима и одновременный нагрев ТЭНа кратковременно дают 12–15 А. Тепловой расцепитель C10 обязан сработать в течение часа уже при 14,5 А (это 1,45 от номинала) — на стиралке такие токи бывают регулярно во время сложных программ. C16 с тем же током утечки 30 мА держит ту же линию с честным запасом и не выбивает.
Почему именно дифавтомат, а не связка «УЗО + автомат»: на стиралку идёт одна выделенная линия, и одна защита из 2 модулей и проще, и компактнее, чем 3-модульная связка. Если ещё и срабатывает — сразу понятно, что проблема именно в этом приборе, а не «где-то в розетках».
Почему обязательно тип A
Современные стиралки с инверторным мотором (а это все Bosch с EcoSilence, LG Direct Drive, Samsung Eco Bubble, Atlant новых серий) управляют скоростью барабана через частотный преобразователь. Внутри частотника синусоидальный ток сети «нарезается» на пульсирующий постоянный — и если изоляция где-то нарушена, утечка тоже идёт пульсирующая, не чисто синусоидальная.
УЗО или дифавтомат типа AC такую утечку физически не «видит» — он реагирует только на классическую переменную составляющую. Получается: на линии стоит «защита», но при реальной аварии она не сработает. Поэтому в инструкциях ко всем современным стиралкам производитель прямым текстом требует УЗО или дифавтомат типа A (значок A с прямоугольной волной над синусоидой на корпусе).
Когда 10 мА, когда 30 мА
10 мА на одну линию ставят в двух случаях: стиралка стоит в ванной (по нормам ванной комнаты это Зона 3, то есть дальше 60 см от ванны или душа; ближе 60 см к воде обычные розетки и стиралку ставить запрещено), или эта линия защищает помещение с детьми/уязвимыми людьми. Во всех остальных случаях — 30 мА: 10 мА на длинной квартирной проводке даёт «фантомные» отключения от естественных ёмкостных утечек и помех от импульсных блоков питания (зарядки, светодиодные драйверы, ПК).
Если стиралка идёт в группе с другими розетками (например, под одно УЗО на 40 А заведены ванная и санузел с розеткой) — 30 мА строго. На 10 мА группа из нескольких приборов будет выбивать каждые 2–3 недели без видимой причины.
Дифавтоматы тип A для стиральной машины
В подборке: EKF PROxima АВДТ-63N (народная серия с отключающей способностью 6 кА, 2 модуля), IEK АВДТ 32 KARAT (промышленная серия с улучшенными характеристиками), IEK АВДТ 34 (4-полюсный вариант — нужен только при трёхфазном вводе). Все три — C16 30 мА тип A: запас по току честных 60% при рабочих 10 А стиралки.
УЗО или дифавтомат на водонагреватель — зависит от мощности и типа
Водонагреватели делятся на две принципиально разные категории, и защита у них тоже разная.
Накопительный (50–100 л) — это классический бойлер с ТЭНом, температура поднимается медленно, потребляемая мощность 1,5–2,5 кВт. Рабочий ток ~9–11 А, защита — дифавтомат C16 30 мА с током утечки 30 мА. C10 по току формально проходит, но впритык: 2 кВт = 9 А, а тепловой расцепитель C10 обязан сработать в течение часа уже при 14,5 А (это 1,45 от номинала). При нагреве на полной мощности с просадкой напряжения сети до 200 В ток подскакивает до 11–12 А — на грани. C16 убирает эту нервотрёпку полностью. Тип чувствительности зависит от управления бойлера: если стоит механический поворотный термостат и нет электронного дисплея — тип AC справится. Если есть сенсорная панель, цифровая индикация или Wi-Fi-управление (Ariston ABS Velis, Thermex IF Inox, Electrolux Centurio IQ, Ferroli E-Top и большинство моделей выпуска после 2020 г.) — однозначно тип A. На сомнениях бери тип A: разница 15–20 BYN, страховка надёжная.
Проточный (5,5–10 кВт) — рабочий ток уже 25–45 А, защита совершенно другая: однофазный автомат C32 + УЗО 40 А 30 мА, или дифавтомат C32 30 мА. Кабель — обязательно 4 мм² (до 32 А) или 6 мм² (от 40 А и выше), стандартный 2,5 мм² здесь плавится за неделю-другую. Тип чувствительности — A практически всегда, потому что у мощных проточников типа Stiebel Eltron DHB-E или Electrolux NPX SmartFix есть электронное управление нагревом.
Дифавтоматы для водонагревателя 1,5–5 кВт
Дифференциальный автомат EKF PROxima АВДТ-63N 1P+N 16А C D63N26EA16C30
Дифференциальный автомат АВДТ 32 C16 IEK KARAT MAD22-5-016-C-30

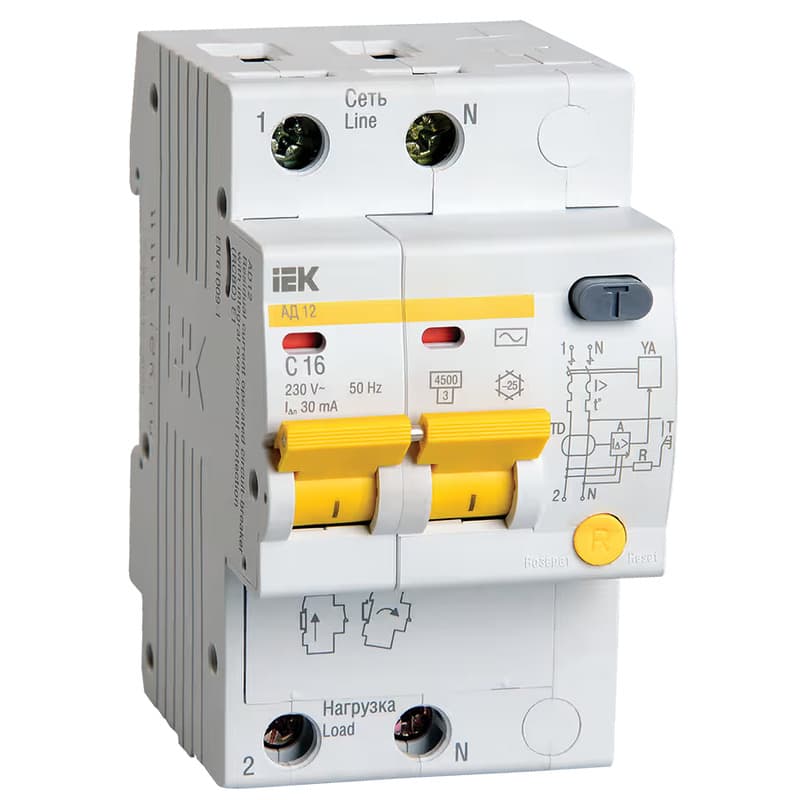

Дифференциальный автомат АД12 16А 30мА IEK KARAT MAD10-2-016-C-030
Дифференциальный автомат АВДТ 32 C25 IEK KARAT MAD22-5-025-C-30
В подборке три варианта по бюджету: EKF АВДТ-63N C16 тип A и IEK АВДТ 32 C16 тип A — рекомендации для современного бойлера с электроникой; IEK АД12 C16 тип AC — бюджет для классики без электроники (на 30% дешевле); IEK АВДТ 32 C25 тип A — для проточника 4–5 кВт.
УЗО или дифавтомат на варочную панель — мощность и тип сразу
Варочная панель — самая мощная стационарная нагрузка в квартире. Стандартная 4-конфорочная индукция Bosch / Electrolux / Gorenje потребляет 7,2–7,4 кВт; флагманские модели Asko, Miele, Smeg — до 10 кВт. При однофазном подключении 220 В рабочий ток получается 32–45 А.
Однофазное подключение (220 В): автомат C32 + УЗО 40 А 30 мА, или дифавтомат C32 30 мА. Кабель — медь 6 мм² (ВВГнг-LS 3×6), отдельная выделенная линия от щитка, никаких удлинителей и переходников. Бытовая розетка Schuko (CEE 7/4) рассчитана только на 16 А — под варочную 32 А она не подходит. Подключают двумя способами: прямо к клеммной колодке панели через распаечную коробку (стандарт на новостройках) либо через силовой промышленный разъём типа CEE 7P+E (3P+N+PE 32 А) — но это требует совместимого штекера на шнуре панели и встречается редко.
Трёхфазное подключение (380 В): ток по каждой фазе вдвое меньше — 16–22 А. Защита — трёхполюсный автомат C16 или C20, УЗО 4-полюсное 25 А 30 мА. Кабель медь 5×2,5 мм² (3 фазы + ноль + земля). Этот вариант предпочтительнее, если в дом заведено 3 фазы — нагрузка распределяется равномернее, меньше просадки напряжения.
Тип A или AC для варочной
Зависит от управления панели. Старые электрические панели с поворотными механическими переключателями (одна ручка на конфорку, без сенсора и дисплея — типичная плита до 2010 года) — здесь нагрузка чисто резистивная, тип AC справится. Современные панели с сенсорным управлением, дисплеем или индукционным нагревом — там везде силовая электроника (даже у обычной стеклокерамики Hi-Light с сенсорными touch-зонами), тип A.
В 2026 году новые квартиры почти повсеместно переходят на индукцию, поэтому если выбираете «на будущее» — берите дифавтомат тип A: разница в цене 15–25 BYN на одной линии, зато подходит и под текущую панель, и под индукцию, если решите менять. Если бюджет жмёт и плита точно классическая — тип AC сэкономит четверть стоимости.
Дифавтоматы C32 для варочной панели
Дифференциальный автомат EKF Basic АД-12 1P+N 32А C DA12-32-30-bas

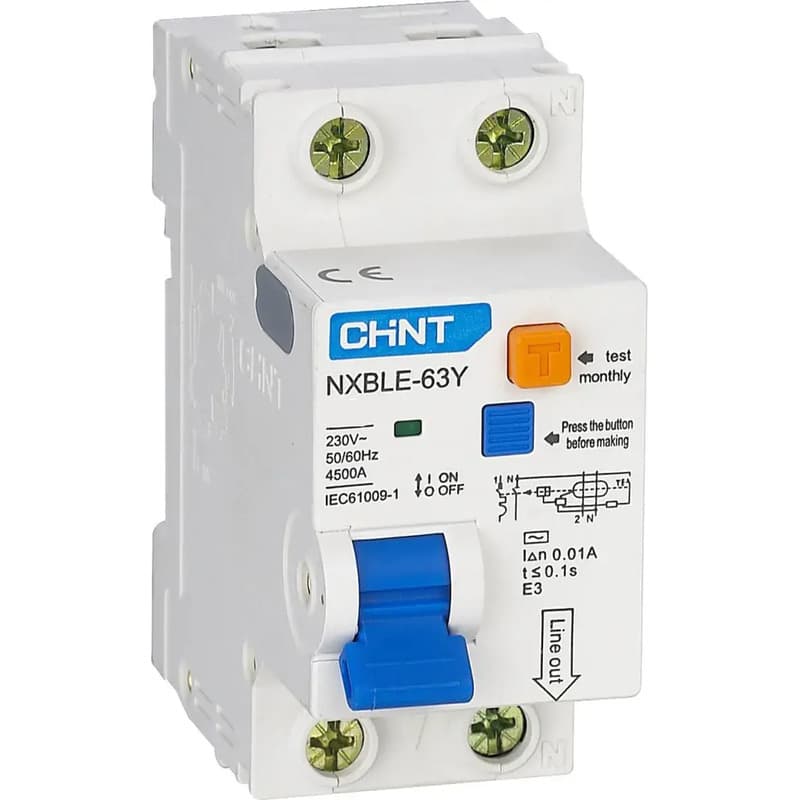

Дифференциальный автомат Chint NXBLE-63Y 1P+N 32А 105545
Дифференциальный автомат АВДТ 32 C32 IEK KARAT MAD22-5-032-C-30

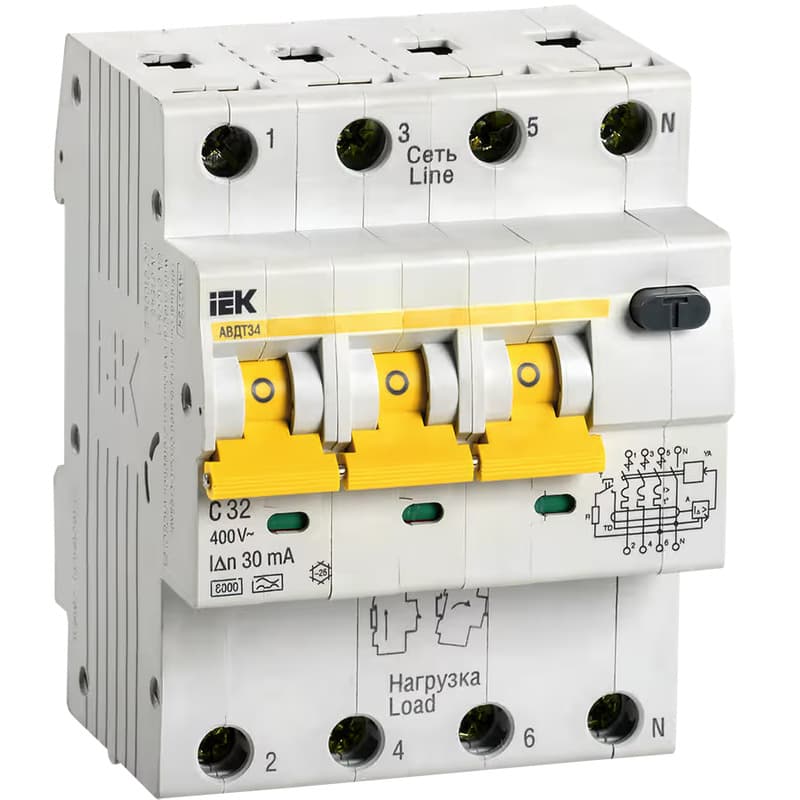

Дифференциальный автомат АВДТ 34 C32 IEK KARAT MAD22-6-032-C-30
В подборке: EKF Basic АД-12 C32 (бюджетный тип AC, для классики), Chint NXBLE-63Y C32 (тип AC, тонкий 1 модуль), IEK АВДТ 32 C32 (тип A для индукции — рекомендация по умолчанию), IEK АВДТ 34 C32 (4-полюсный для трёхфазного подключения).
Схема щитка — три линии в одном месте
Идеальная схема, когда все три прибора в одной квартире — отдельные выделенные линии от щитка. На схеме ниже — типовая компоновка двушки с электрической варочной панелью, накопительным бойлером и стиралкой в ванной.
Кабели разводят так:
- Стиралка — ВВГнг-LS 3×2,5 мм², от щитка до розетки в ванной (или на кухне) с защитой от брызг IP44.
- Бойлер — ВВГнг-LS 3×2,5 мм² при мощности до 2,5 кВт, либо 3×4 мм² если ставите проточный.
- Варочная — ВВГнг-LS 3×6 мм² без скруток и соединительных коробок, единым куском от щитка до клеммной колодки панели.
Дифавтомат или связка УЗО+автомат — что для этих приборов лучше
Для всех трёх приборов выгоднее дифавтомат, и причины здесь практические, а не идеологические.
Первая причина — компактность: дифавтомат занимает 2 модуля DIN-рейки, связка «УЗО + автомат» — 3 модуля. В типовом квартирном щитке на 24 модуля каждое посадочное место на счету: добавили розетку в коридоре или щиток для интернета — уже не хватает.
Вторая — диагностика: одна линия, одна защита, понятная причина срабатывания. Если стиралка пробивает изоляцию ТЭНа, выбивает её собственный дифавтомат — а групповое УЗО на половину квартиры остаётся включённым. Дети не сидят в темноте, бойлер не размораживается, в холодильнике не тает курица.
Третья — ассортимент: в нашем каталоге дифавтоматов 89 моделей, в том числе с типом A в полной линейке от C6 до C40 (IEK АВДТ 32 / 34, EKF PROxima АВДТ-63N, Chint NB1L). Отдельных УЗО типа A — всего две модели DEKraft УЗО-03 (25 А и 40 А), и они стоят почти столько же, сколько комплект «дифавтомат + автомат». При практически той же цене получаем меньше места и проще схема.
УЗО + автомат имеет смысл там, где на одно УЗО заводится 3+ линий: например, общая защита всех розеток комнат под одной групповой УЗО на 40 А, а уже после неё — четыре отдельных автомата на четыре линии. Для одиночных приборов это лишний модуль и лишняя точка отказа. Подробнее о выборе между двумя схемами — в статье УЗО или дифавтомат — что выбрать для квартиры в 2026.
УЗО тип A — если защищаете группу приборов
Если решили идти по схеме «УЗО + автомат» на нескольких линиях стиралки/бойлера, отдельные УЗО типа A в наличии встречаются заметно реже, чем тип AC, и обычно дороже за счёт меньших партий. Если на большую группу нужного УЗО типа A в каталоге нет — проще и точнее по диагностике поставить дифавтомат типа A на каждую линию: выйдет ненамного дороже, и при срабатывании сразу видно, какой именно прибор течёт.
Частые ошибки на этих трёх линиях
Дифавтомат C16 на проточный водонагреватель 5,5 кВт
Рабочий ток 5,5-киловаттного проточника — 25 А, а тепловой расцепитель C16 обязан сработать в течение часа уже при 23,2 А (это 1,45 от номинала). На 25 А постоянной нагрузки выбьет за минуты, а не часы. На проточник 5,5 кВт — только C32. На 7+ кВт — серьёзно подумать о трёхфазном подключении вместо однофазного, потому что 32 А на одной фазе для долгого нагрева — нездорово для всей квартирной проводки.
Тип AC на стиральную машину с инвертором
Производители стиралок Bosch, LG, Samsung, Atlant прямо в инструкции пишут «требуется УЗО типа A». Поставили AC — формально защита есть, но при реальной утечке через инвертор она не сработает. Гарантия при ЧП такая установка тоже не покроет.
Одно общее УЗО 30 мА на стиралку + бойлер + варочную
Заманчиво сэкономить и поставить одно УЗО на 40 А на все три линии. Минусы: при любой утечке отключатся одновременно все три прибора; найти причину без замеров мегаомметром по каждой линии нереально; при поломке самого УЗО (после 10–12 лет работы) — обесточиваются сразу три ключевых потребителя. Один прибор — одна защита, это базовый принцип безопасности.
Розетка для стиралки без защиты от брызг
Розетка в ванной должна быть IP44 (защита от брызг), на удалении от ванны/душа минимум 60 см. Обычная розетка под стиралкой при первой же протечке шланга или конденсате от стен — это либо короткое замыкание, либо утечка на корпус с риском удара током. IP44 — стандарт, не «опция для перфекциониста».
Что в итоге собрать
- Стиральная машина — дифавтомат C16 30 мА тип A обязательно (EKF АВДТ-63N или IEK АВДТ 32), кабель 2,5 мм², розетка IP44 если в ванной.
- Накопительный водонагреватель 2 кВт — дифавтомат C16 30 мА тип A для моделей с электроникой, тип AC для классических. Если в ванной — 10 мА.
- Проточный водонагреватель 5,5 кВт — дифавтомат C32 30 мА тип A, кабель 4 мм².
- Варочная панель 7–10 кВт — дифавтомат C32 30 мА (тип A для индукции, AC для классики), кабель 6 мм² медь, отдельная выделенная линия.
Все упомянутые SKU реально есть в нашем каталоге дифавтоматов и УЗО, цены — в BYN, доставка по всей Беларуси. Если нужна помощь с подбором под конкретную модель стиралки или панели — напишите в чат с указанием марки и мощности, поможем составить полный список для щитка.
Частые вопросы
Можно ли поставить одно УЗО на стиральную машину и бойлер?
Технически можно, если сумма токов укладывается в номинал УЗО. Но при срабатывании отключатся оба прибора, и без замеров вы не поймёте, где утечка. Для стиралки и бойлера лучше развести две независимые линии — и по нормам электробезопасности, и просто ради удобства диагностики.
Тип A или AC для стиральной машины?
Только тип A. Современные стиралки с инверторным мотором (Bosch, LG, Samsung, Atlant) генерируют пульсирующий постоянный ток утечки, который УЗО типа AC физически не «видит». Производители прямо требуют тип A — на типе AC можно потерять гарантию и реальную защиту одновременно.
УЗО 10 мА или 30 мА на стиральную машину?
10 мА — если стиралка установлена в ванной и линия защищает только её одну. 30 мА — если стиралка стоит на кухне или в коридоре, или если дифавтомат защищает группу из нескольких приборов. На группе с 10 мА начинаются «фантомные» срабатывания от естественных утечек.
Нужно ли УЗО, если в квартире уже есть заземление?
Да, обязательно. Заземление отводит ток на землю с корпуса прибора, а УЗО фиксирует факт утечки и обесточивает линию. По нормам электробезопасности во влажных помещениях УЗО обязательно вне зависимости от наличия заземления — устройства работают в паре и взаимно усиливают защиту.
Что лучше — УЗО+автомат или дифавтомат для варочной панели?
Для одиночной варочной — однозначно дифавтомат: 2 модуля вместо 3, одна линия — одна защита, проще диагностика при срабатывании. Объединять под одно УЗО варочную, духовку и посудомойку нельзя — суммарный ток 50+ А не уложится в номинал 40-амперного УЗО, и при срабатывании отключатся сразу все три мощных прибора.
Почему УЗО или дифавтомат выбивает сразу после установки нового бойлера?
Самые частые причины — конденсат внутри нового бака (нужно прогнать 1–2 цикла нагрева на полной мощности), повреждённая изоляция шнура при транспортировке, или утечка через мокрые фитинги. Если за 2–3 дня сухого режима УЗО продолжает выбивать — снимайте ТЭН и проверяйте сопротивление изоляции мегаомметром.
Какой автомат поставить на варочную панель 7 кВт?
Для однофазного подключения 7 кВт ток рабочий ~32 А, ставим автомат C32 (или дифавтомат C32 30 мА) и кабель ВВГнг-LS 3×6 мм². Для трёхфазного подключения той же панели на 380 В — трёхполюсный автомат C16–C20 и кабель 5×2,5 мм², ток по каждой фазе вдвое меньше.
