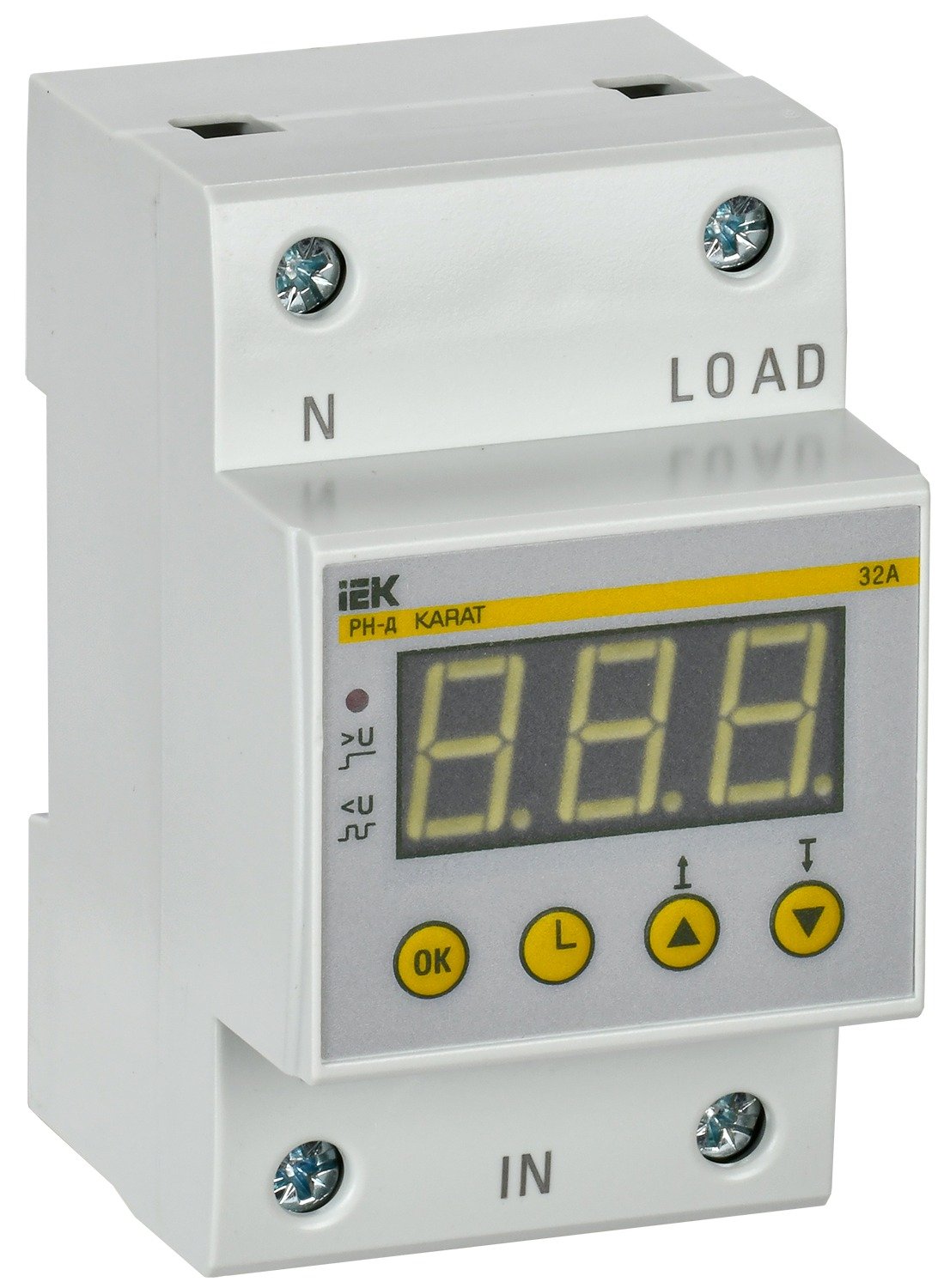

Реле напряжения РН-д однофазное 54 мм 32А IEK IVR31-1-32

Реле напряжения РН-д на 32 А в широком корпусе 54 мм берут, когда узкого исполнения не хватает по диапазону настройки: здесь нижний порог опускается до 120 В, а верхний доходит до 300 В. Такие уставки выручают в конце длинной воздушной линии и в старых сетях, где напряжение гуляет весь день. Работа прибора простая и предсказуемая: он измеряет напряжение в однофазной линии, размыкает контакт при выходе за настроенные пороги и подаёт питание обратно через выдержку, когда сеть пришла в норму. Пауза перед повторным включением бережёт компрессоры холодильника, кондиционера и насосной станции от серии пусков.

Нижний порог настраивается в пределах 120-210 В, верхний — 220-300 В; номинальное напряжение сети — 220 В, частота — 50/60 Гц. Погрешность измерения — 1 %, гистерезис — 2 %, выдержка на повторное включение — от 5 до 600 с. Выходной контакт один, нормально разомкнутый, номинальный ток при категории АС-1 — 32 А, срабатывание показывает красный светодиод. Корпус шириной 54 мм и высотой 90 мм при глубине 66 мм, монтаж на DIN-рейку 35 мм, винтовые зажимы под кабель до 8 мм², IP20 по лицевой панели и IP00 по клеммам, температура эксплуатации от -20 до +55 °C. Реле напряжения не защищает от сверхтока и не заменяет УЗО — автомат и устройство защитного отключения в щите нужны по-прежнему.
