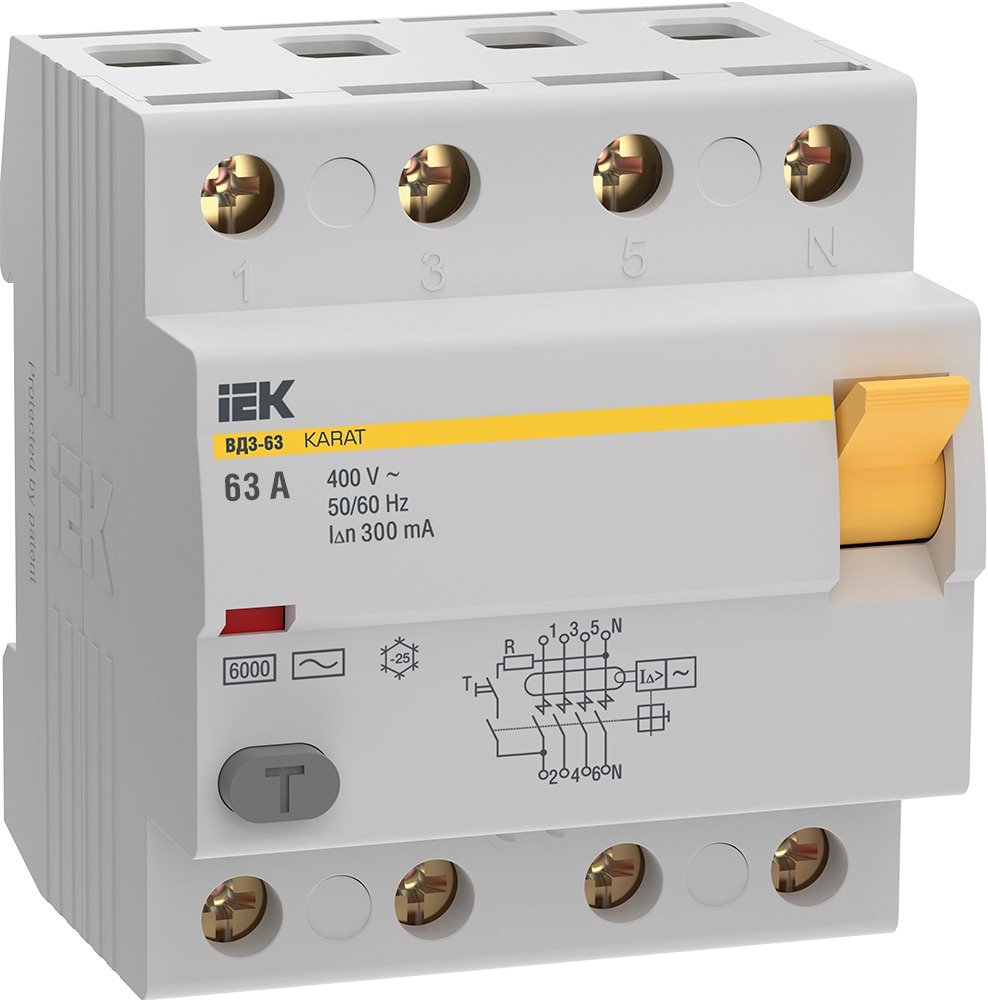

Устройство защитного отключения ВД3-63 4Р 63А 300мА тип AC IEK KARAT MDV20-4-063-300

Трёхфазный вводной аппарат серии ВД3-63: 63 А, четыре полюса, противопожарный порог утечки 300 мА. Он снимает три фазы с нейтралью при повреждении изоляции — от защиты человека такой порог далёк, для этого ниже по схеме ставят устройства с чувствительностью 30 мА. Серия держит условный номинальный дифференциальный ток короткого замыкания 6 кА, что даёт запас для щитов с высоким уровнем токов.

УЗО не защищает линию от перегрузки и короткого замыкания: 63 А — это ток, который аппарат способен пропускать через себя, а не порог отключения. От сверхтока линию закрывает автоматический выключатель, который ставят последовательно с УЗО. Четыре полюса, напряжение 400 В, частота 50/60 Гц, ток утечки 300 мА, тип AC, номинальный неотключающий дифференциальный ток 150 мА, условный номинальный дифференциальный ток короткого замыкания 6 кА, напряжение изоляции 415 В. Механический ресурс 10000 циклов, электрический — 4000, рабочая температура от −25 до 45 °C. Ширина 4 модуля, DIN-рейка, жёсткий провод 1,5…50 мм², гибкий 1,5…35 мм², IP20. Тип AC реагирует только на синусоидальный переменный ток утечки: для линий с импульсными блоками питания, инверторной техникой и светодиодными драйверами берут исполнение типа A.
