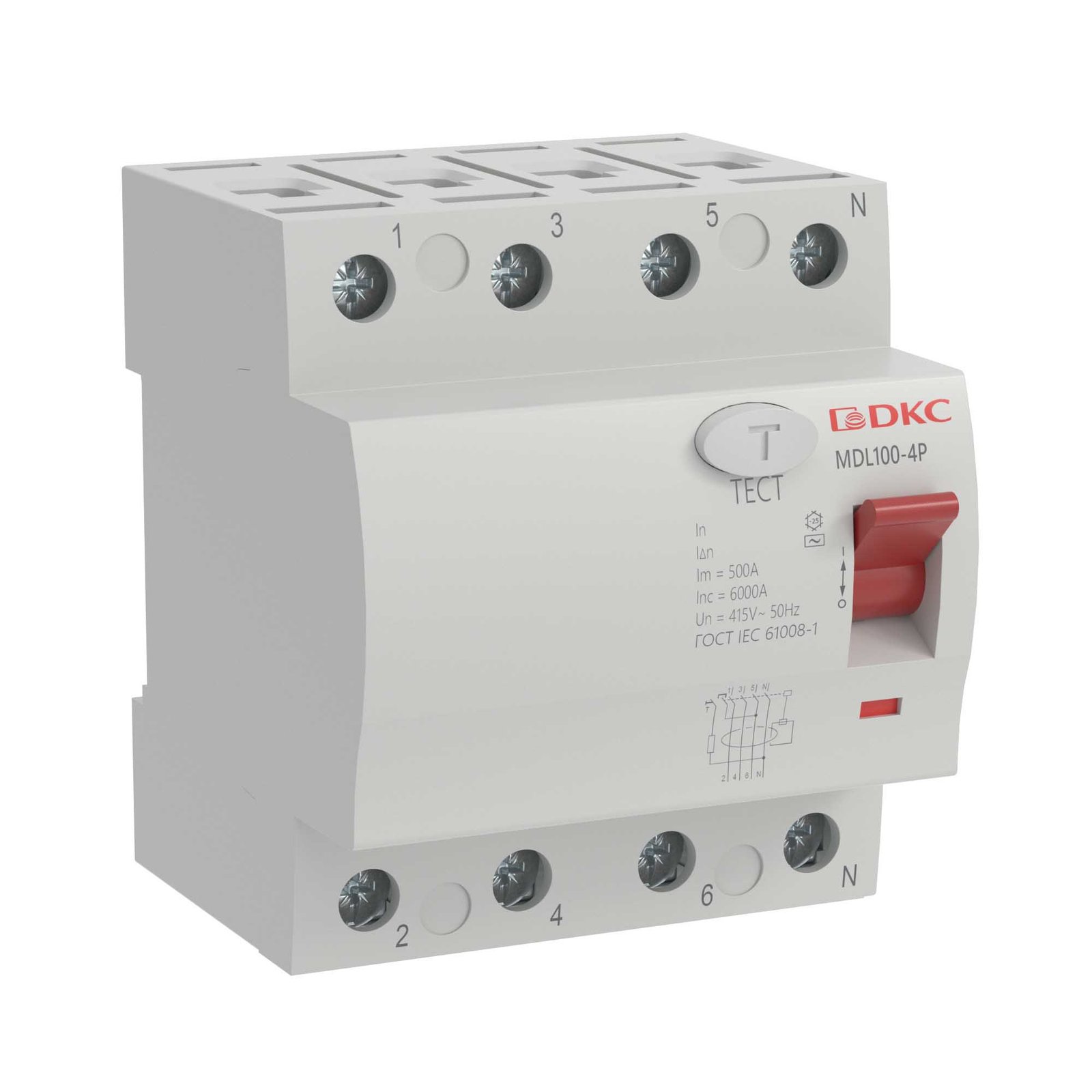

Устройство защитного отключения DKC YON max MDL100 4P 63А 30мА тип AC MDL100-4P2-63-AC

Четырёхполюсное УЗО DKC YON max MDL100 (MDL100-4P2-63-AC) ставится на вводе трёхфазной сети 400 В — в доме, мастерской или на объекте с трёхфазным оборудованием, где через щит проходит заметная нагрузка. Как и у других старших номиналов серии, 63 А — это ток, который аппарат способен пропускать через себя постоянно, а не порог срабатывания: сама по себе такая нагрузка его не отключает.

Дифференциальный узел сравнивает ток во всех четырёх полюсах и отключает линию при расхождении 30 мА — это уставка защиты человека от поражения током, не противопожарная. Тип AC реагирует на переменный ток утечки, подходит для обычных линий освещения, розеток, нагрева; пульсирующий постоянный ток утечки от импульсных блоков питания и частотных приводов он не улавливает — для таких линий нужен тип A. Кнопка «ТЕСТ» на лицевой панели — для ежемесячной проверки. Корпус в 4 модуля на DIN-рейку 35 мм, IP20, −25…+40 °C, страна изготовления — Китай, гарантия 5 лет. От перегрузки и короткого замыкания устройство не защищает: расцепителей сверхтока внутри нет, эти ситуации отключает вводной автоматический выключатель с номиналом не выше 63 А.
