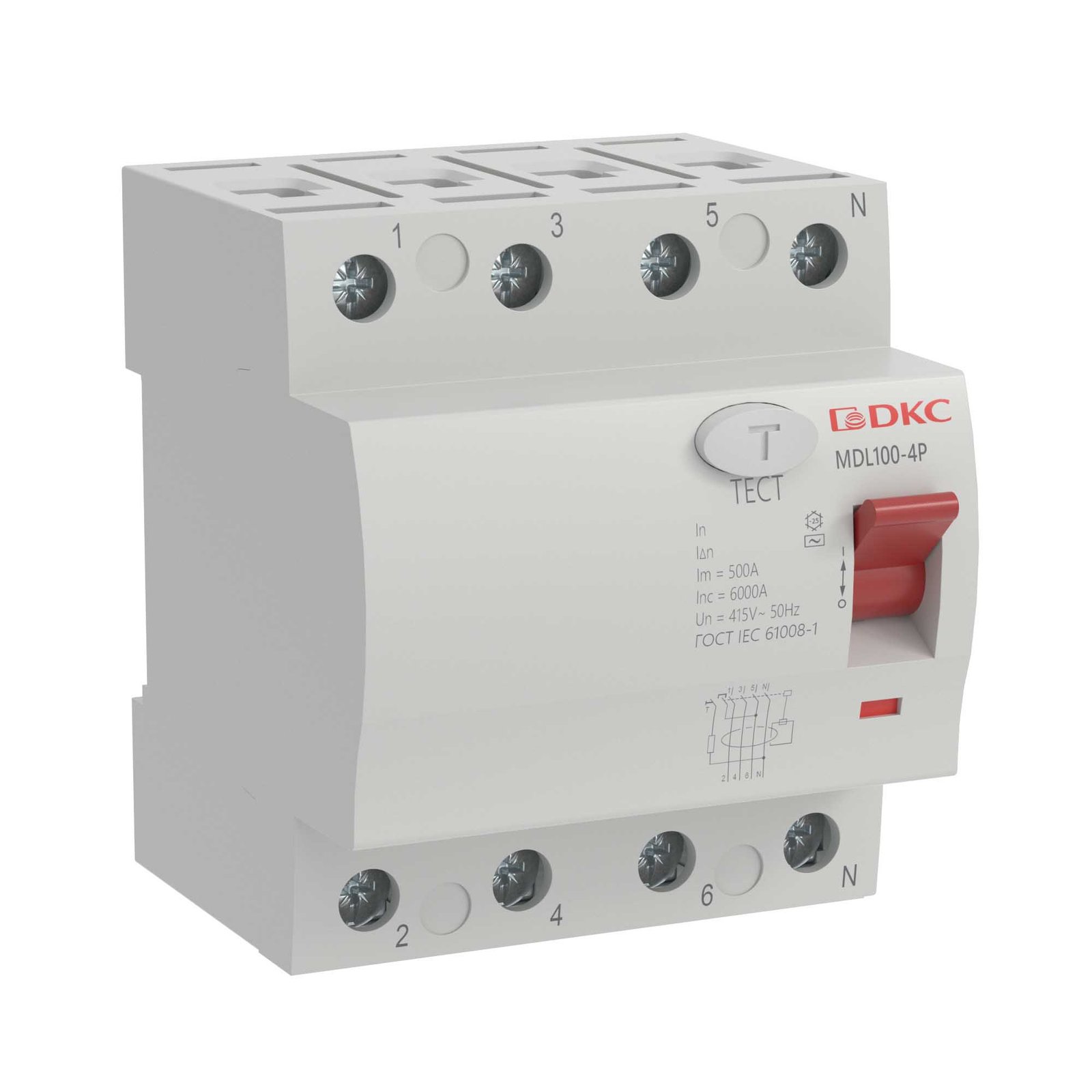

Устройство защитного отключения DKC YON max MDL100 4P 40А 30мА тип AC MDL100-4P2-40-AC

Четырёхполюсное УЗО DKC YON max MDL100 (MDL100-4P2-40-AC) устанавливается в трёхфазной сети 400 В и занимает 4 модуля на DIN-рейке. Ток 40 А позволяет использовать аппарат как общее УЗО на распределительном щите — например, для нескольких групп трёхфазного оборудования или ввода небольшой мастерской, где нагрузка распределена по трём фазам.

Принцип работы дифференциальный: ток сравнивается во всех четырёх полюсах, и при расхождении 30 мА линия отключается — это защита человека от поражения током, не противопожарная защита. Тип AC улавливает переменный ток утечки и подходит для обычных линий освещения, розеток, нагрева; пульсирующий постоянный ток утечки от импульсных блоков питания и приводов с частотным регулированием тип AC не видит — для таких линий нужен тип A. Кнопкой «ТЕСТ» на лицевой панели проверяют исправность раз в месяц. Корпус в 4 модуля, IP20, −25…+40 °C, страна — Китай, гарантия 5 лет. От перегрузки и короткого замыкания это УЗО не защищает: расцепителей сверхтока внутри нет, их функцию берёт на себя отдельный автоматический выключатель, установленный последовательно с УЗО.
