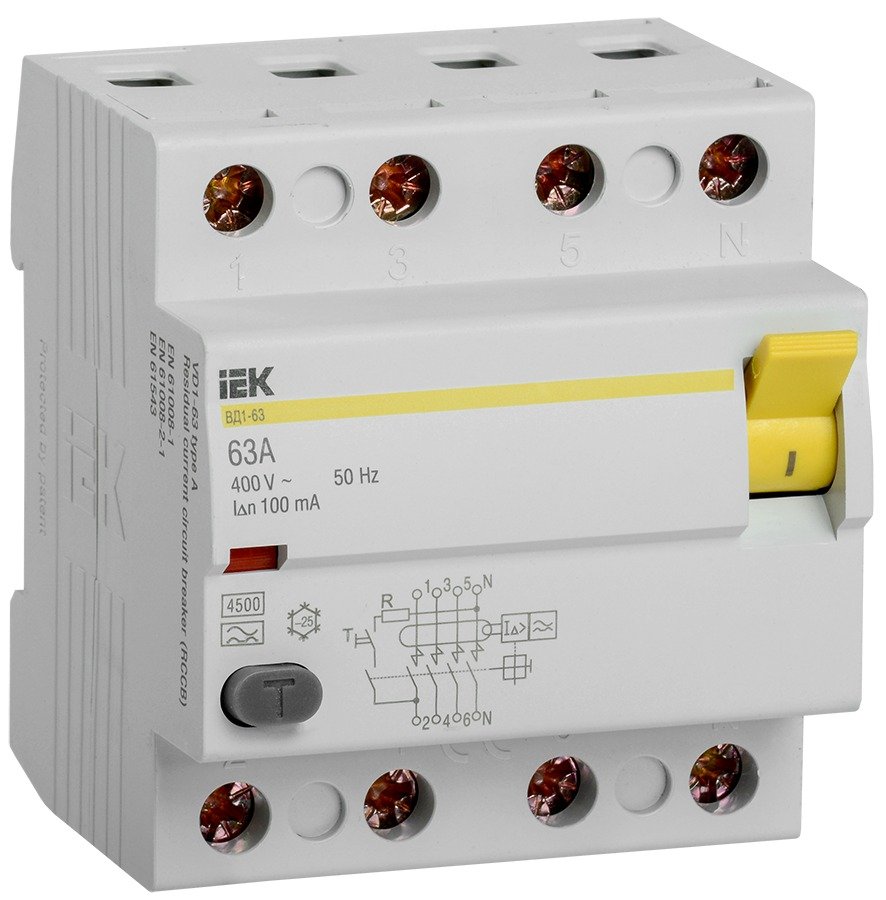

Устройство защитного отключения ВД1-63 4Р 63А 100мА тип A IEK KARAT MDV11-4-063-100

Трёхфазный ввод на 63 А с противопожарным порогом 100 мА и реакцией на пульсирующий постоянный ток утечки. Тип A важен там, где за аппаратом стоит техника с импульсными блоками питания, частотными преобразователями и инверторными приводами: утечка в такой нагрузке не имеет чистой синусоидальной формы, и исполнение AC может её пропустить. Защита человека остаётся за групповыми устройствами на 30 мА.

УЗО не защищает линию от перегрузки и короткого замыкания: 63 А — это ток, который аппарат способен пропускать через себя, а не порог отключения. От сверхтока линию закрывает автоматический выключатель, который ставят последовательно с УЗО. Четыре полюса, напряжение 400 В, частота 50 Гц, ток утечки 100 мА, тип A, условный номинальный дифференциальный ток короткого замыкания 4,5 кА, импульсная прочность 0,25 кА, импульсное выдерживаемое напряжение 6 кВ. Ширина 4 модуля, глубина ниши 74 мм, DIN-рейка, зажимы под кабель сечением до 50 мм², IP20; задержки срабатывания нет, аппарат отключается сразу. Тип A реагирует и на синусоидальный переменный ток утечки, и на пульсирующий постоянный — такой дают импульсные блоки питания, инверторные двигатели и светодиодные драйверы.
