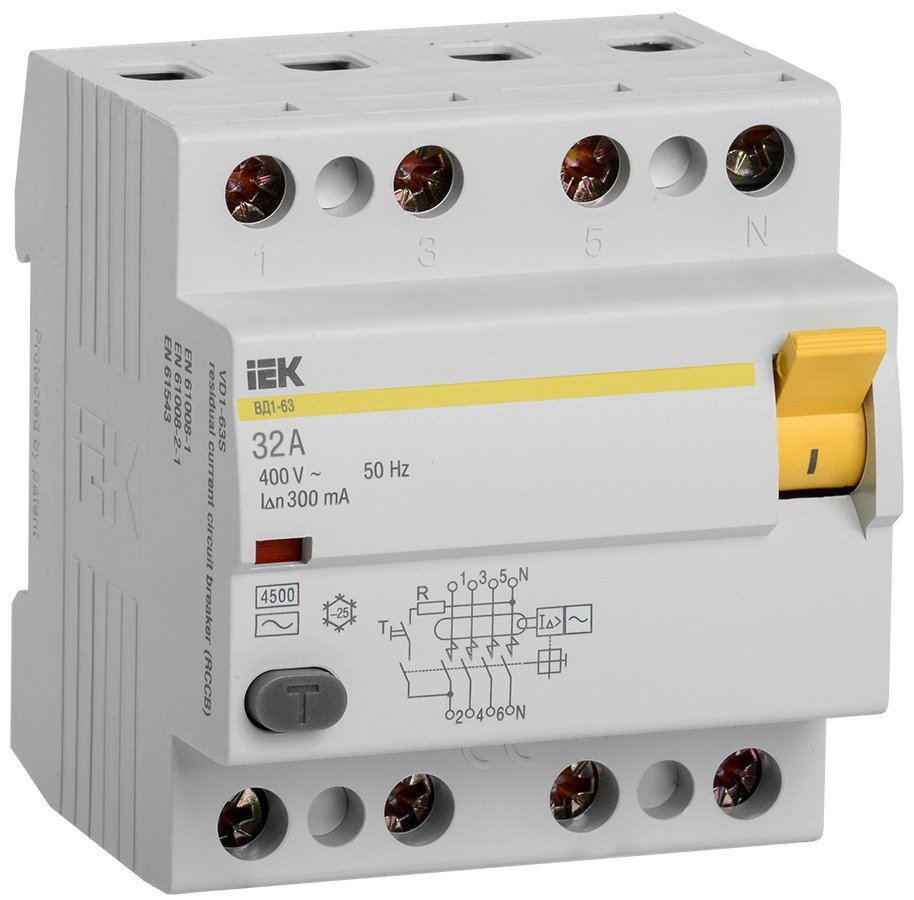

Устройство защитного отключения ВД1-63 4Р 32А 300мА тип AC IEK KARAT MDV10-4-032-300

Четырёхполюсное УЗО снимает три фазы и нейтраль сразу. Порог 300 мА противопожарный: аппарат реагирует на повреждение изоляции кабеля, а не на прикосновение человека. Номинальный ток 32 А — это отходящая линия на мастерскую, гараж, хозпостройку или головное место в трёхфазном щите, откуда расходятся группы со своими устройствами на 30 мА.

УЗО не защищает линию от перегрузки и короткого замыкания: 32 А — это ток, который аппарат способен пропускать через себя, а не порог отключения. От сверхтока линию закрывает автоматический выключатель, который ставят последовательно с УЗО. Четыре полюса, напряжение 400 В, частота 50 Гц, ток утечки 300 мА, тип AC, условный номинальный дифференциальный ток короткого замыкания 4,5 кА, импульсная прочность 0,25 кА, импульсное выдерживаемое напряжение 6 кВ. Ширина 4 модуля, глубина ниши 74 мм, DIN-рейка, зажимы под кабель сечением до 50 мм², IP20; задержки срабатывания нет, аппарат отключается сразу. Тип AC реагирует только на синусоидальный переменный ток утечки: для линий с импульсными блоками питания, инверторной техникой и светодиодными драйверами берут исполнение типа A.
