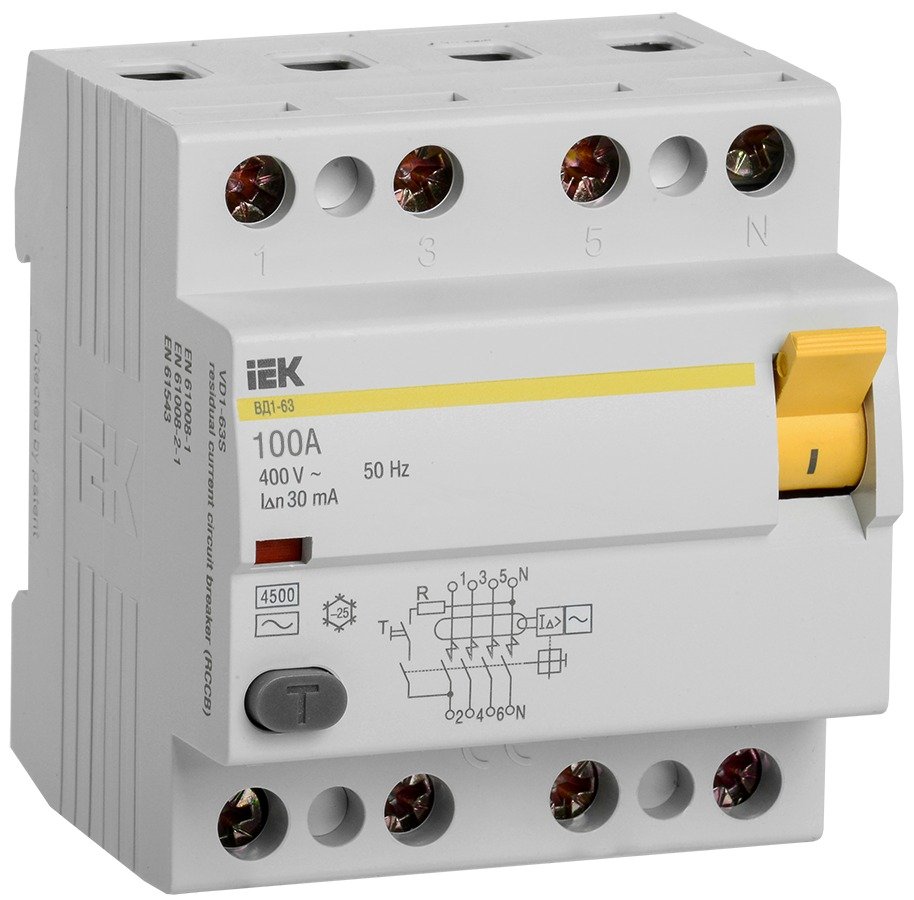

Устройство защитного отключения ВД1-63 4Р 100А 30мА тип AC IEK KARAT MDV10-4-100-030

Самый мощный аппарат линейки: номинальный ток 100 А, четыре полюса, порог утечки 30 мА. Его место — головной отсек трёхфазного щита в доме или на небольшом объекте, где через аппарат проходит вся нагрузка. Сочетание большого номинала и чувствительности 30 мА требует внимания: чем больше потребителей стоит за устройством, тем выше суммарный фоновый ток утечки и тем вероятнее ложное отключение всего щита.

УЗО не защищает линию от перегрузки и короткого замыкания: 100 А — это ток, который аппарат способен пропускать через себя, а не порог отключения. От сверхтока линию закрывает автоматический выключатель, который ставят последовательно с УЗО. Четыре полюса, напряжение 400 В, частота 50 Гц, ток утечки 30 мА, тип AC, условный номинальный дифференциальный ток короткого замыкания 4,5 кА, импульсная прочность 0,25 кА, импульсное выдерживаемое напряжение 6 кВ. Ширина 4 модуля, глубина ниши 74 мм, DIN-рейка, зажимы под кабель сечением до 50 мм², IP20; задержки срабатывания нет, аппарат отключается сразу. Тип AC реагирует только на синусоидальный переменный ток утечки: для линий с импульсными блоками питания, инверторной техникой и светодиодными драйверами берут исполнение типа A.
