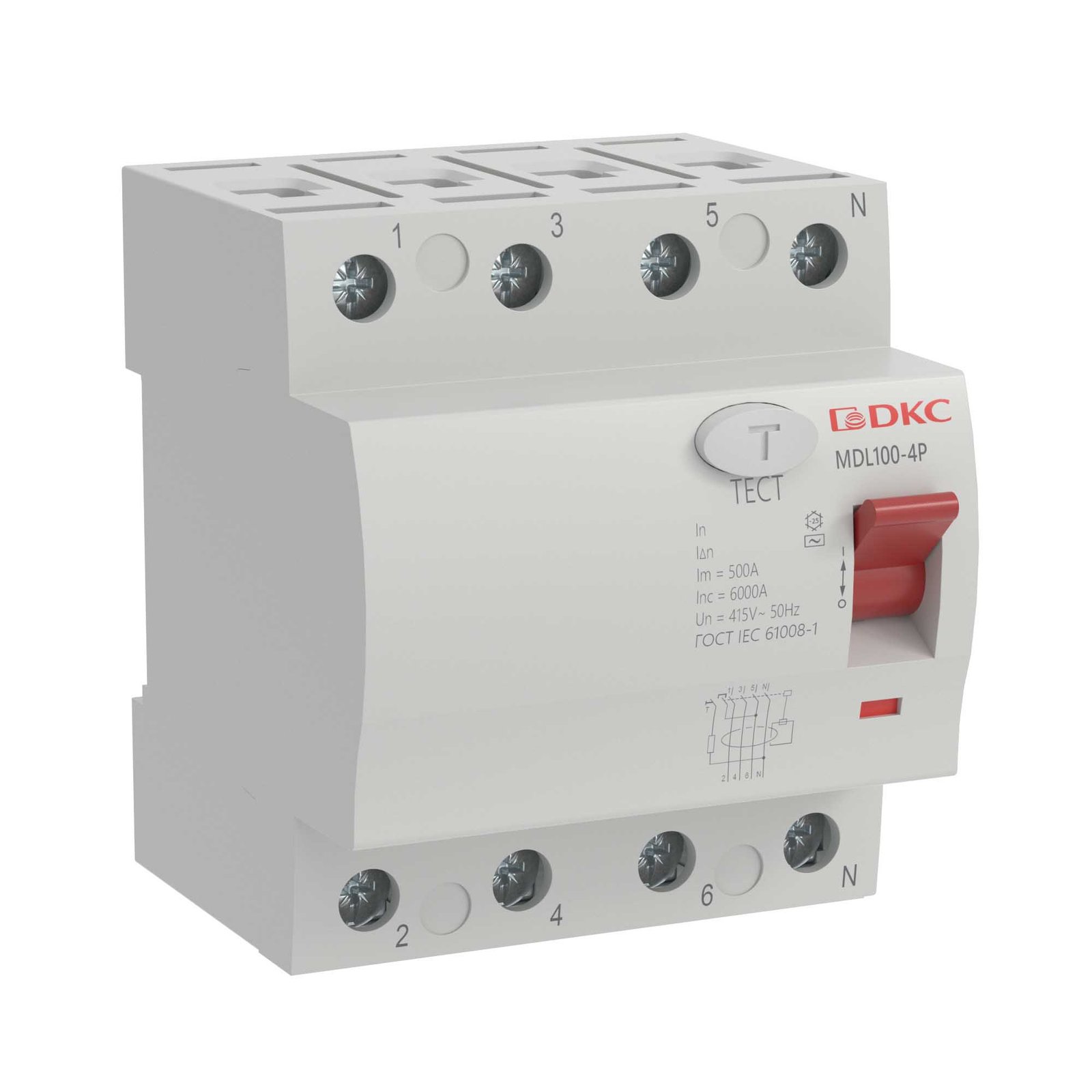

Устройство защитного отключения DKC YON max MDL100 4P 80А 30мА тип AC MDL100-4P2-80-AC

Четырёхполюсное УЗО DKC YON max MDL100 (MDL100-4P2-80-AC) — старший номинал линейки для трёхфазной сети 400 В: рассчитан на ввод дома или мастерской с заметной трёхфазной нагрузкой. 80 А здесь — не порог, при котором аппарат сработает, а ток, который он способен долго пропускать через себя; отключение происходит только при появлении утечки, а не из-за самой величины тока.

Принцип действия тот же, что у остальных моделей серии: аппарат сравнивает ток во всех четырёх полюсах и отключает линию, когда суммарная утечка достигает 30 мА, — это уставка защиты человека от поражения током, не противопожарная. Тип AC различает переменный ток утечки и годится для обычных линий освещения, розеток, нагрева; пульсирующий постоянный ток утечки от импульсных блоков питания и приводов с частотным регулированием тип AC не улавливает — для таких линий нужен тип A. Кнопка «ТЕСТ» на лицевой панели — для ежемесячной проверки исправности. Корпус в 4 модуля на DIN-рейку 35 мм, IP20, −25…+40 °C, страна — Китай, гарантия 5 лет. От перегрузки и короткого замыкания это УЗО не защищает: расцепителей сверхтока внутри нет, такую ситуацию отключает отдельно установленный вводной автоматический выключатель.
