Шина соединительная DEKraft ШС-101 2P 63А 32031DEK

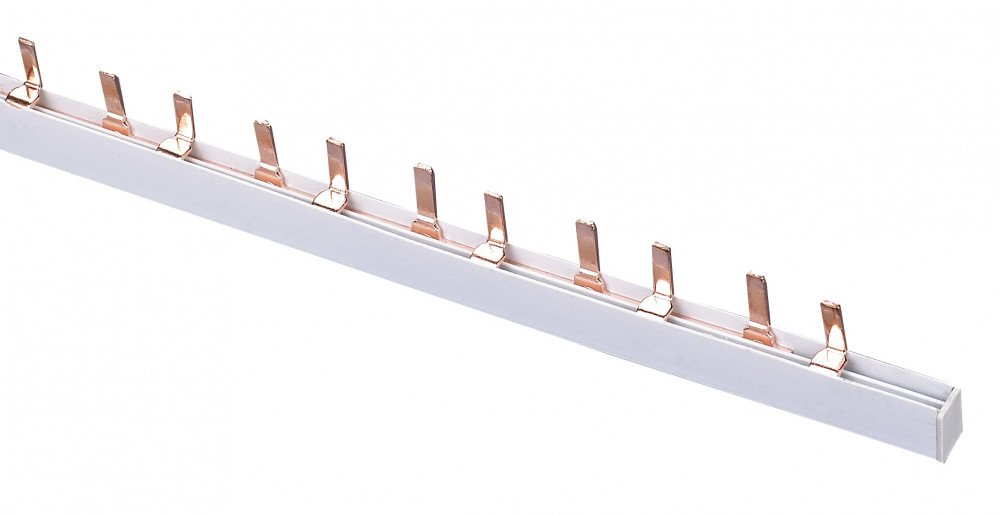

Двухполюсная соединительная шина ШС-101 запитывает ряд аппаратов сразу по двум полюсам — как правило, это фаза и рабочий ноль. Гребёнка входит штырями PIN в клеммы аппаратов и заменяет собой двойной комплект проволочных перемычек.

Это исполнение прямо предназначено для аппаратов с нулевым проводником: двухполюсных автоматов, УЗО, дифавтоматов — им мало одного фазного ввода. На метре длины помещается 27 пар контактов.

Электрически это та же шина, что и однополюсная 32030DEK: 63 А, сечение проводящей части 10 мм², 220/415 В, изолированный корпус. Отличие — второй ряд штырей и вдвое меньше посадочных мест на той же длине.

Шаг штырей — 18 мм, то есть стандартный модуль, и он у шины фиксирован. Если ширина аппарата от него отличается, на длинном ряду расхождение накапливается, поэтому гребёнку подгоняют и режут по уже собранному ряду. Длина — 1 метр. Для трёхфазного щита в серии есть трёхполюсная 32034DEK.
