Шина соединительная DEKraft ШС-101 1P 63А 32030DEK

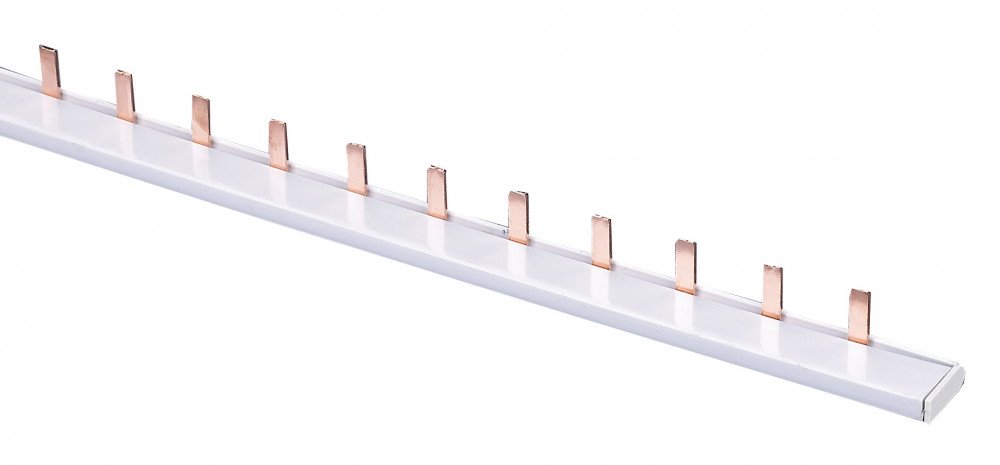

Соединительная шина ШС-101 — та самая «гребёнка», которой ряд автоматов запитывают одной деталью вместо десятка перемычек из провода. Штыри типа PIN заходят в клеммы аппаратов сверху, шаг штырей — 18 мм.

Шаг здесь фиксированный и равен стандартному модулю. Если фактическая ширина аппарата от 18 мм отличается, на длинном ряду разница накапливается, поэтому гребёнку прикладывают к уже собранному ряду и режут по месту, а не отмеряют заранее по числу модулей. Длина 1 метр даёт 54 контакта, так что одной шины хватает на щит целиком.

Рабочие параметры: ток до 63 А, сечение проводящей части 10 мм², напряжение 220/415 В. Гребёнка изолирована по всей длине — открытыми остаются только штыри, которые после сборки уже сидят в клеммах аппаратов.

Главный выигрыш даже не в скорости сборки, а в повторяемости: все переходы между автоматами одинаковы, нет двадцати самодельных перемычек разной длины с разным качеством обжима. Если нужны два полюса — берут 32031DEK, для трёхфазного ряда 32034DEK.
