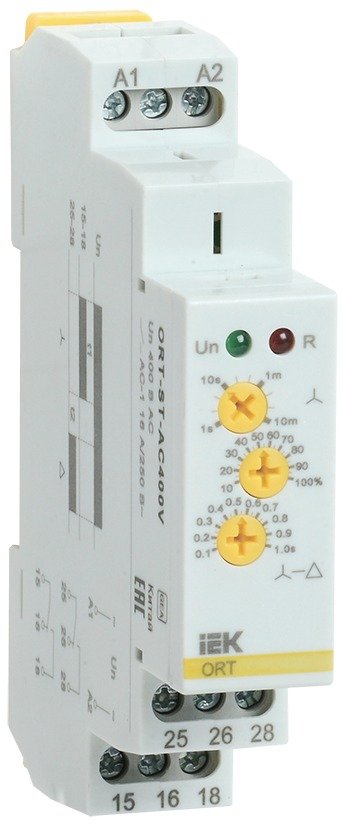

Реле пуска звезда-треугольник IEK ORT 16А 400В AC ORT-ST-AC400V

ORT — реле для пуска асинхронного двигателя по схеме звезда-треугольник, и это исполнение питается междуфазным напряжением 400 В переменного тока, то есть подключается прямо к силовой части без отдельного источника для автоматики. Смысл схемы простой: при пуске обмотки двигателя соединены в звезду, напряжение на каждой ниже, и пусковой ток заметно меньше, чем при прямом включении; когда ротор разогнался, реле переводит обмотки в треугольник на полную мощность. Так запускают компрессоры, крупные вентиляторы, насосы, станочные приводы, чтобы при каждом пуске не проседала вся сеть цеха или участка. Обмотки переключает не реле, а контакторы, катушками которых оно управляет.

Питание цепи управления 400 В переменного тока. Временной диапазон выдержки 1...600 с, реализованы задержка на включение, задержка на выключение и регулируемая задержка срабатывания. Выход — один перекидной контакт с задержкой, номинальный ток 16 А. Подключение винтовое, корпус шириной 18 мм, высота 95 мм, глубина 64 мм, установка на DIN-рейку. Штепсельного разъёма и полупроводникового выхода нет, блок дополнительных контактов не предусмотрен. Аппарат рассчитан только на дистанционное управление: силовую цепь он не коммутирует и защитных функций не выполняет, поэтому автоматический выключатель и тепловое реле в схеме обязательны.
