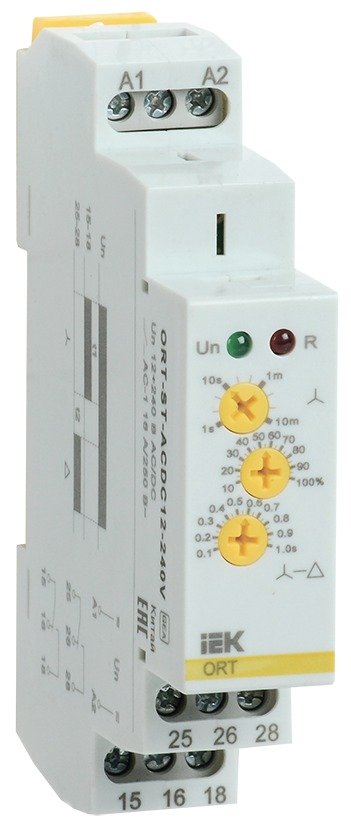

Реле пуска звезда-треугольник IEK ORT 16А 12-240В AC/DC ORT-ST-ACDC12-240V

Реле ORT собирает пуск асинхронного двигателя по схеме звезда-треугольник. При прямом включении мощный двигатель берёт из сети пусковой ток в несколько раз больше номинального: просаживается напряжение, мигает свет, выбивает вводной автомат. Приём старый и рабочий — разогнать двигатель с обмотками, соединёнными в звезду, а когда обороты набраны, переключить их в треугольник. Реле как раз и отсчитывает время разгона, после чего переводит схему. Ставят его в щиты компрессоров, насосов, вентиляторов, деревообрабатывающих станков. Само реле силовые обмотки не переключает — оно управляет катушками контакторов звезды и треугольника, а ток двигателя идёт через них.

Питание цепи управления 12...240 В переменного или постоянного тока — одно исполнение закрывает и низковольтные схемы автоматики, и цепи управления с сетевым питанием. Временной диапазон выдержки 1...600 с, есть задержка на включение, задержка на выключение и регулируемая задержка срабатывания. Выход — один перекидной контакт с задержкой, номинальный ток 16 А. Подключение винтовое, корпус шириной 18 мм, высота 95 мм, глубина 64 мм, монтаж на DIN-рейку. Аппарат предназначен только для дистанционного управления: органов силовой коммутации в нём нет, и защиту двигателя от перегрузки он не выполняет — для этого в схеме нужны автоматический выключатель и тепловое реле.
