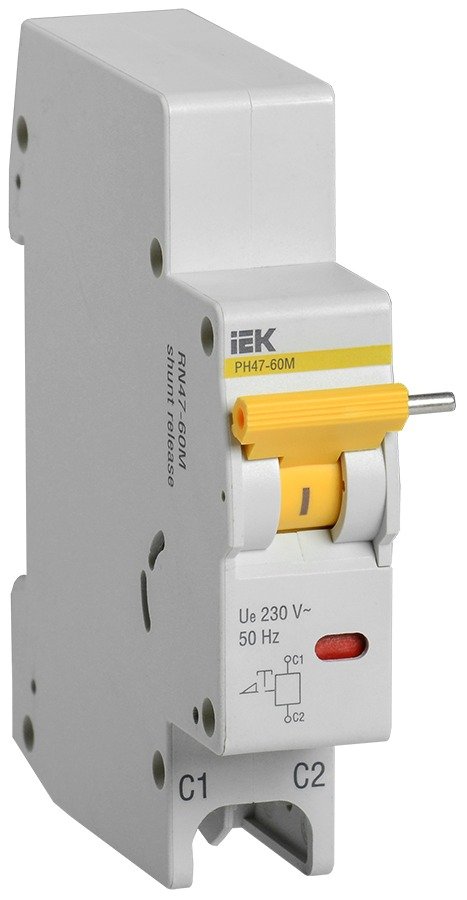

Расцепитель независимый IEK РН47-60М 230В AC для ВА47-60М MVA31D-RN-1

РН47-60М — независимый расцепитель под автоматические выключатели серии ВА47-60М. Это исполнение важно не перепутать: расцепитель подбирают строго под семейство автомата, потому что он механически сцепляется с его механизмом: к автоматам других серий он не подойдёт, и расцепитель от них на ВА47-60М не встанет. Задача у него одна: получив напряжение на катушку, сбросить автомат. Команду подаёт кнопка аварийного отключения, сигнал пожарной сигнализации, выход контроллера или контакт реле контроля напряжения. Так делают аварийное отключение мастерской одной кнопкой у двери или снимают питание с объекта по внешнему событию.

Управляющее напряжение 230 В переменного тока, рабочий диапазон 161...253 В, частота 50 Гц, потребляемая мощность 3 Вт, коммутируемый ток цепи управления 0,011 А. Режим работы прерывистый — расцепитель рассчитан на кратковременную подачу команды, держать напряжение на катушке постоянно нельзя. Присоединяется слева от автоматического выключателя, совместим с серией ВА47-60М. Ширина 18 мм, высота 80 мм, глубина 65,5 мм, монтаж на DIN-рейку, подключение винтовое под проводник 1...2,5 мм², степень защиты IP20, температура -40...50 °C. Ресурс: 4000 электрических циклов и 10000 механических. Сигнальных контактов у аппарата нет.
