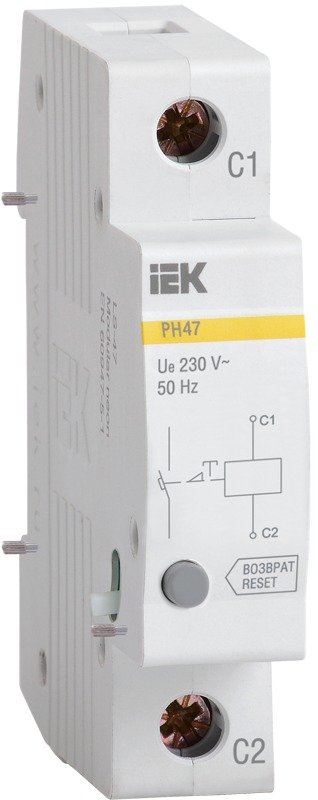

Расцепитель независимый IEK РН47 230В AC для ВА47-29/100 MVA01D-RN

Независимый расцепитель РН47 пристёгивается к автоматическому выключателю и отключает его по команде извне. Сам он ничего не измеряет и не решает: пришло на его катушку напряжение — автомат сбросился, рукоятка ушла вниз. Команду даёт кнопка аварийного отключения у выхода из цеха, сигнал от пожарной сигнализации, выход контроллера или контакт реле контроля напряжения. Типичный сценарий в частном доме: кнопка у входной двери, нажал — и вся силовая часть щита обесточена одним движением, не нужно открывать дверцу и искать нужный автомат. В котельных и мастерских такую кнопку ставят по правилам как обязательное средство аварийного отключения.

Управляющее напряжение 230 В переменного тока, частота 50 Гц, коммутируемый ток цепи управления 0,011 А. Расцепитель рассчитан на установку справа от автоматического выключателя и совместим с аппаратами серий ВА47-29 и ВА47-100. Ширина корпуса 17,8 мм — один модуль в щите, глубина 68 мм, монтаж на DIN-рейку, степень защиты IP20, температура эксплуатации -40...50 °C. Клеммы принимают проводник сечением 1...2,5 мм². Ресурс: 10000 механических циклов. Собственных сигнальных и переключающих контактов у расцепителя нет — если нужен сигнал о положении автомата, ставьте рядом контакт состояния. К автоматам других серий аппарат не подходит.
