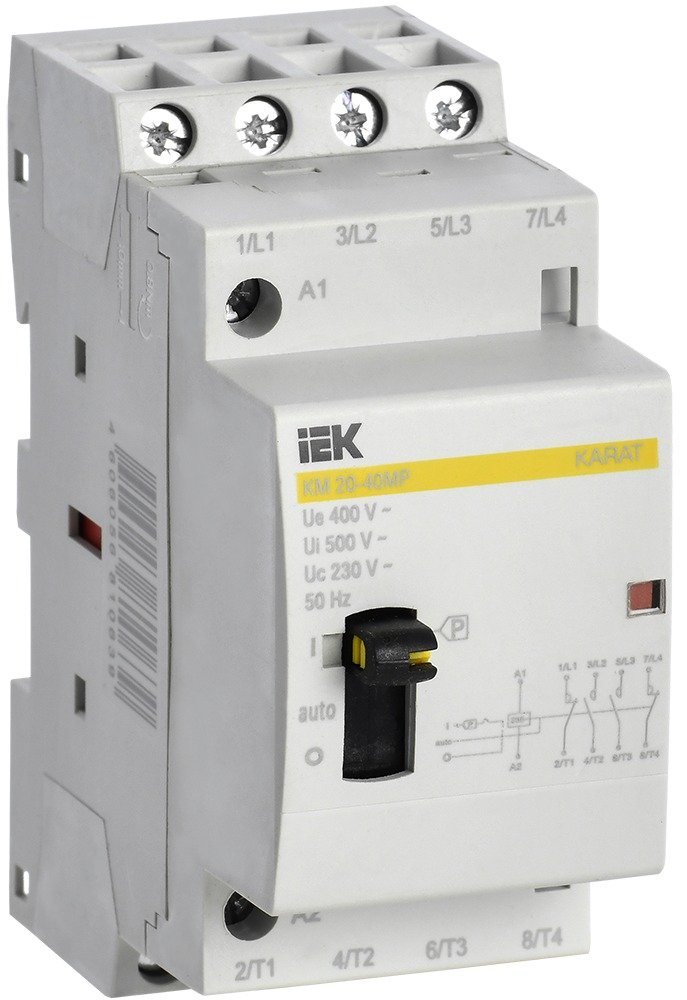

Контактор модульный с ручным управлением КМ20-40МР 20А 4НО 230В AC IEK MKK12-20-40

Модульный контактор IEK КМ20-40МР поднимает по одному сигналу четыре нормально разомкнутых контакта, а рабочее напряжение 400 В позволяет развести их по трём фазам и нейтрали. Одним аппаратом включают трёхфазную нагрузку — вентиляционную установку, небольшой станок, группу прожекторов — или четыре независимые однофазные линии от общего таймера. Слайдер ручного управления на лицевой панели даёт запасной вариант: если автоматика молчит, а линию надо поднять, контакты замыкают прямо в щите. Тем же слайдером пользуются при наладке, когда сигнальную часть схемы ещё не собрали.

Номинальный рабочий ток — 20 А, номинальное рабочее напряжение — 400 В переменного тока; при категории AC-1 и 400 В заявлены те же 20 А. Все четыре контакта нормально разомкнуты, катушка управления — 230 В переменного тока. Категории применения — AC-1, AC-7a и AC-7b. Корпус занимает два модульных расстояния, допускается два расширения модуля, подключение силовых цепей винтовое, степень защиты — IP20. Условный номинальный ток короткого замыкания — 3 кА, номинальное импульсное выдерживаемое напряжение — 4 кВ. Контактор коммутирует, но не защищает: при перегрузке и коротком замыкании линию отключает автоматический выключатель выше по цепи.
