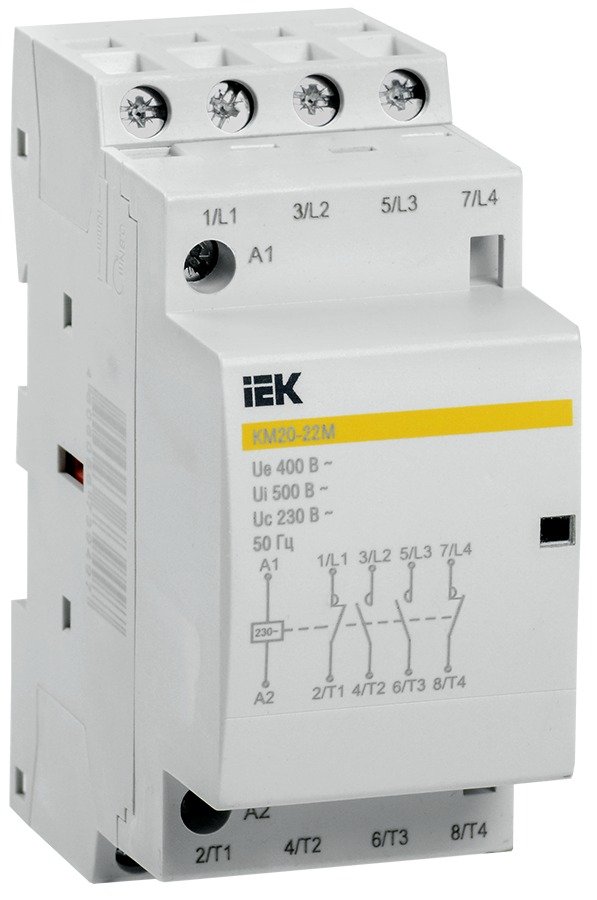

Контактор модульный КМ20-22М 20А 2НО+2НЗ 230В AC IEK MKK11-20-22

Модульный контактор IEK КМ20-22М собран из двух пар контактов противоположного состояния: две группы в покое разомкнуты, две замкнуты. Такой набор берут, когда нагрузки надо не просто включать, а переключать между собой — подали сигнал на катушку, и питание ушло с одной линии на другую. В доме это приоритет нагрузки: включился электрокотёл — отключились тёплые полы и бойлер, чтобы не перебрать выделенную мощность ввода. Тот же аппарат ставят в схемах с резервным питанием и в автоматике вентиляции, где два режима работают по очереди. Сигнал на катушку даёт таймер, термостат, контроллер или кнопка с фиксацией.

Номинальный рабочий ток — 20 А, номинальное рабочее напряжение — 400 В переменного тока, что позволяет разводить контакты по разным фазам. Два контакта нормально разомкнуты, два нормально замкнуты; катушка управления — 230 В переменного тока. Категории применения — АС-1 и АС-7а. Корпус занимает два модульных расстояния, допускается два расширения модуля, степень защиты — IP20. Условный номинальный ток короткого замыкания — 3 кА, номинальное импульсное выдерживаемое напряжение — 4 кВ. От перегрузки и короткого замыкания контактор не защищает и собственной отключающей способности не имеет — перед ним по линии обязателен автоматический выключатель.
