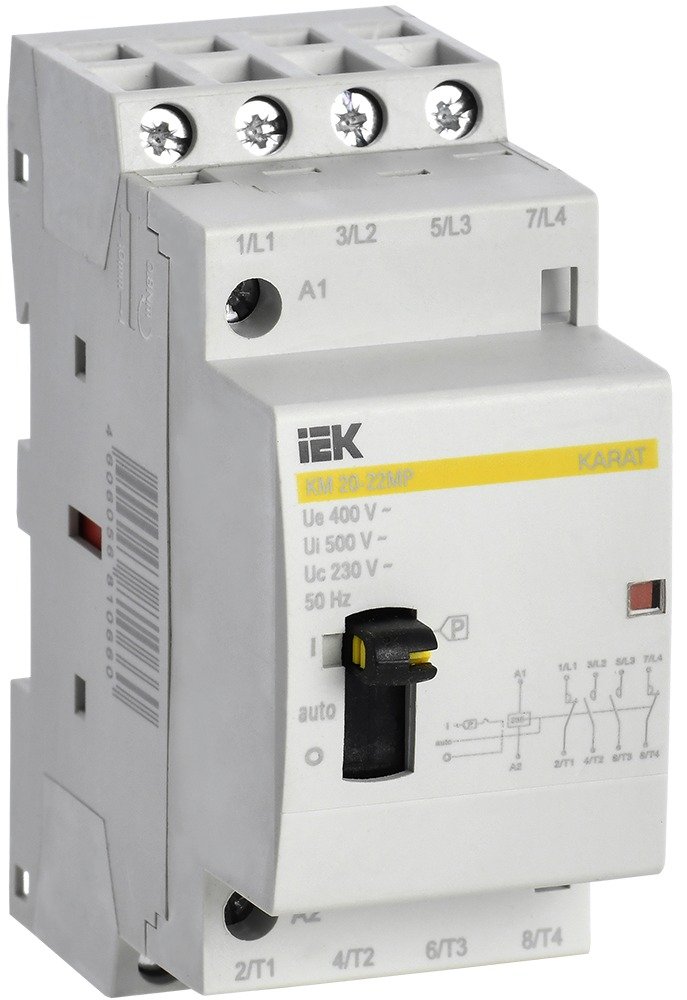

Контактор модульный с ручным управлением КМ20-22МР 20А 2НО+2НЗ 230В AC IEK MKK12-20-22

Модульный контактор IEK КМ20-22МР собирают в схемах, где две линии работают по очереди: две контактные группы в покое разомкнуты, две замкнуты, и по сигналу на катушку они меняются состояниями. Так делают приоритет нагрузки — включился обогрев, и с другой линии питание снялось, — а также переключение режимов вентиляции и выбор источника питания. Индекс МР добавляет слайдер ручного управления на лицевой панели: переключить группы можно прямо в щите, не дожидаясь команды от контроллера. Это удобно при пусконаладке и при отказе автоматики, когда нагрузку нужно перевести вручную.

Номинальный рабочий ток — 20 А, номинальное рабочее напряжение — 400 В переменного тока; при категории AC-1 и 400 В заявлены те же 20 А. Два контакта нормально разомкнуты, два нормально замкнуты, катушка управления — 230 В переменного тока. Категории применения — AC-1, AC-7a и AC-7b. Корпус шириной два модульных расстояния, допускается два расширения модуля, подключение силовых цепей винтовое, степень защиты — IP20. Условный номинальный ток короткого замыкания — 3 кА, номинальное импульсное выдерживаемое напряжение — 4 кВ. От перегрузки и короткого замыкания контактор не защищает — выше по линии обязателен автоматический выключатель.
