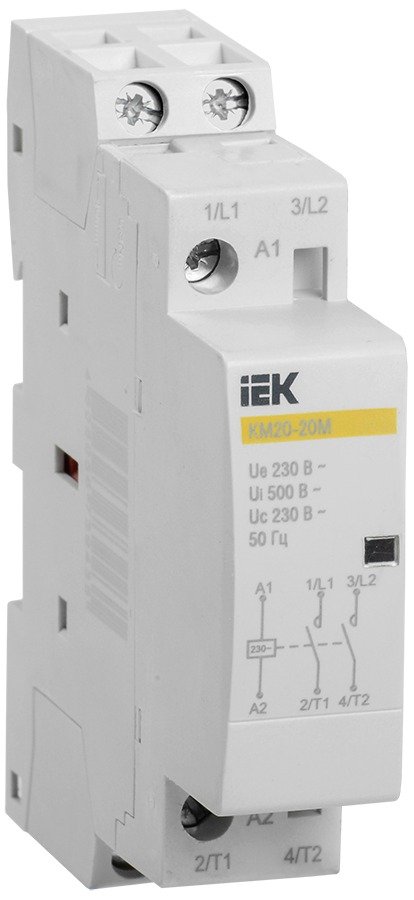

Контактор модульный КМ20-20М 20А 2НО 230В AC IEK MKK11-20-20

Модульный контактор IEK КМ20-20М включает нагрузку по внешнему сигналу и держит её включённой, пока на катушку подано напряжение. Два нормально разомкнутых контакта — самая ходовая конфигурация для одного потребителя: ими разрывают фазу и ноль сразу или подают питание на две независимые линии. Типичные схемы в домашнем щите — наружное освещение по фотореле, иллюминация по астротаймеру, тёплый пол в прихожей по термостату, вытяжка по датчику влажности. Смысл ставить контактор именно в частоте включений: автомат рассчитан на редкие операции, а здесь их десятки за сутки, и ресурс коммутации нужен отдельный.

Номинальный рабочий ток — 20 А, номинальное рабочее напряжение — 230 В переменного тока, оба силовых контакта нормально разомкнуты. Катушка управления — 230 В переменного тока, то есть сигнал можно брать прямо с фазы щита через управляющее устройство. Категории применения — АС-1, АС-7а и АС-7b. Корпус шириной одно модульное расстояние, возможно одно расширение модуля, степень защиты — IP20, условный номинальный ток короткого замыкания — 3 кА, номинальное импульсное выдерживаемое напряжение — 4 кВ. Контактор не заменяет защиту: от перегрузки и короткого замыкания линию закрывает автоматический выключатель, установленный выше по цепи и подобранный по кабелю и нагрузке.
