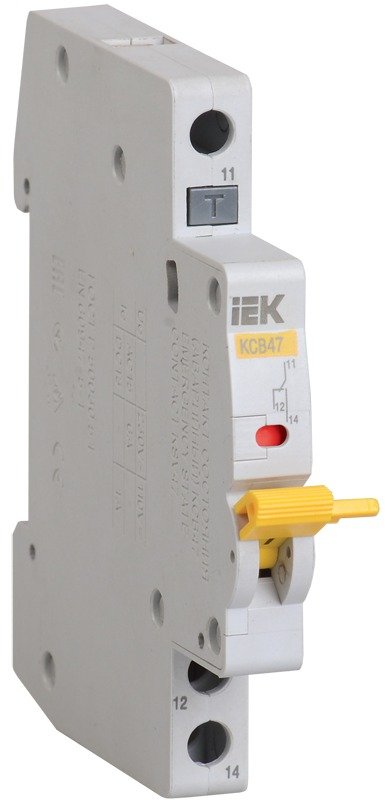

Контакт состояния IEK КСВ47 с индикацией срабатывания 1 переключающий контакт 230В MVA01D-AK-1

КСВ47 — контакт состояния с индикацией срабатывания. Он ставится рядом с автоматическим выключателем и отдаёт наружу сигнал о его положении, но в отличие от простого исполнения показывает и факт срабатывания защиты. Разница на практике большая: одно дело, когда автомат выключили рукой для работ, и совсем другое — когда он отключился сам по перегрузке или короткому замыканию. Первое — плановое, второе требует, чтобы кто-то пришёл и разобрался. Сигнал заводят на лампу, на вход контроллера или на модуль оповещения, и на удалённом объекте — в насосной, на чердаке, в серверной — авария становится видна сразу. Защитных функций у аппарата нет: он только сообщает.

Выход — одна переключающая группа, то есть одна нормально разомкнутая и одна нормально замкнутая цепь, плюс индикация срабатывания. Номинальное напряжение сигнальной цепи 230 В переменного тока при 50 Гц или 110 В постоянного тока. Подключение винтовое, максимальное сечение входящего проводника 2,5 мм². Ширина корпуса — половина модуля, монтаж на DIN-рейку, степень защиты IP20. При подборе учитывайте серию автоматического выключателя, к которому аппарат будет пристёгнут: механизм связан с рукояткой конкретного семейства, и на автомат другой конструкции он не встанет. Если различать ручное и аварийное отключение не нужно, берите исполнение КС47.
