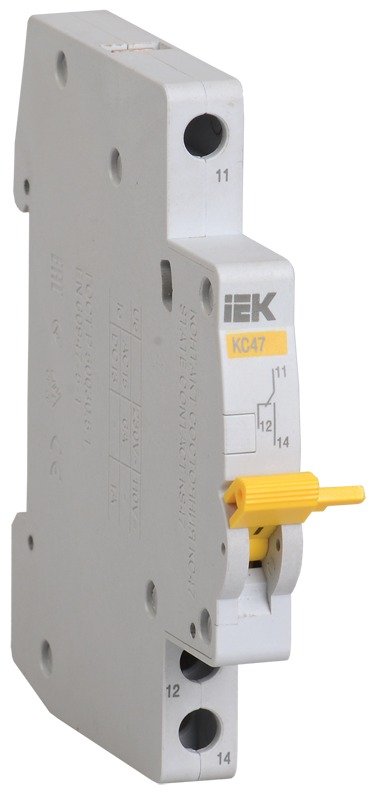

Контакт состояния IEK КС47 1 переключающий контакт 230В MVA01D-KS-1

Контакт состояния КС47 пристёгивается сбоку к автоматическому выключателю и сообщает наружу, включён тот или выключен. Сам он ничего не защищает и не отключает — это только источник сигнала. Нужен он там, где щит стоит не на виду: в подвале, на чердаке, в техническом помещении, в шкафу на объекте без постоянного дежурного. Свободный контакт заводят на лампу на дверце щита, на вход контроллера или на GSM-модуль, и о слетевшем автомате становится известно сразу, а не через сутки по оттаявшему холодильнику. Полезен и в цепях блокировок: пока автомат вводной линии выключен, схема не даст включиться приводу или насосу.

Аппарат даёт одну переключающую группу — одна нормально разомкнутая и одна нормально замкнутая цепь, так что сигнал можно снять и при включённом, и при выключенном положении автомата. Номинальное напряжение сигнальной цепи 230 В переменного тока при 50 Гц или 110 В постоянного тока. Подключение винтовое, максимальное сечение входящего проводника 2,5 мм². Ширина корпуса — половина модуля, монтаж на DIN-рейку, степень защиты IP20. Собственной индикации срабатывания у КС47 нет: он отрабатывает и ручное отключение рукояткой, и срабатывание защиты, но различить эти два случая по нему нельзя — для этого берут исполнение КСВ47 с индикацией срабатывания.
