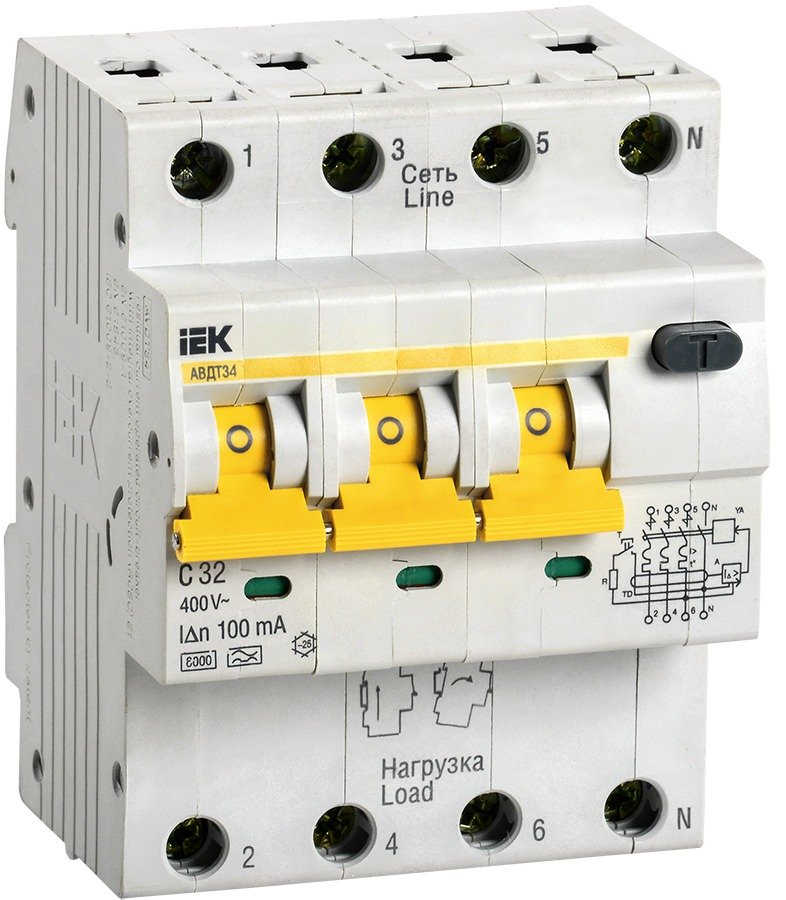

Дифференциальный автомат АВДТ 34 C32 100мА тип A IEK KARAT MAD22-6-032-C-100

Трёхфазный аппарат на четыре модуля: защищены три фазы, нейтраль отключается вместе с ними. Номинал 32 А с характеристикой C и рабочее напряжение 400 В — это отходящая линия на мастерскую, гараж или трёхфазного потребителя вроде станка либо электрокотла. Порог утечки 100 мА противопожарный: он рассчитан на повреждение изоляции, а не на защиту человека от прикосновения, поэтому на розеточные группы ниже по схеме ставят устройства с чувствительностью 30 мА.

Четыре полюса, из них три защищённых, нейтраль отключается вместе с фазами. Рабочее напряжение 400 В, частота 50 Гц, характеристика срабатывания C, номинальный ток 32 А, номинальный ток утечки 100 мА, тип A, отключающая способность 6 кА. Расцепители тепловой и электромагнитный. Ширина 4 модуля, монтажная глубина ниши 72 мм, крепление на DIN-рейку, винтовые зажимы под кабель сечением до 25 мм², импульсное выдерживаемое напряжение 4 кВ, степень защиты IP20. Тип A реагирует и на синусоидальный переменный ток утечки, и на пульсирующий постоянный — такой дают импульсные блоки питания, инверторные двигатели и светодиодные драйверы.
