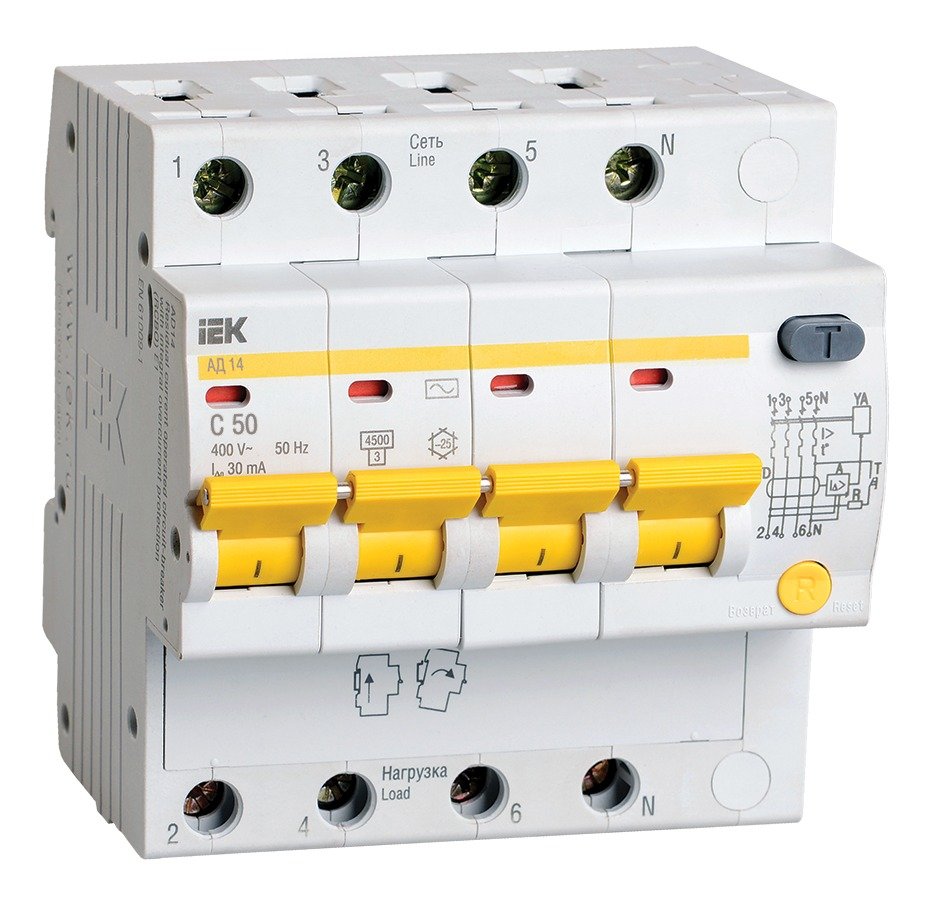

Дифференциальный автомат АД14 C50 30мА тип AC IEK KARAT MAD10-4-050-C-030

Трёхфазная линия на 50 А с защитой человека: порог утечки 30 мА реагирует на ток, уходящий мимо нейтрали, и снимает сразу три фазы. Такой аппарат ставят на трёхфазного потребителя — скважинный насос, электрокотёл, станок в мастерской — или на отдельный отсек щита. На разветвлённом вводе с большим количеством техники порог 30 мА даёт ложные отключения от суммарного фонового тока утечки, там берут менее чувствительное исполнение.

Четыре полюса: линия снимается целиком, вместе с нейтралью. Рабочее напряжение 230/400 В, частота 50 Гц, характеристика срабатывания C, номинальный ток 50 А, номинальный ток утечки 30 мА, тип AC. Отключающая способность 4,5 кА, расцепители тепловой и электромагнитный. Ширина 4,9 модуля, монтажная глубина ниши 72,1 мм, крепление на DIN-рейку, винтовые зажимы под кабель сечением до 35 мм², импульсное выдерживаемое напряжение 4 кВ, степень защиты IP20. Тип AC реагирует только на синусоидальный переменный ток утечки: для линий с импульсными блоками питания, инверторной техникой и светодиодными драйверами берут исполнение типа A.
