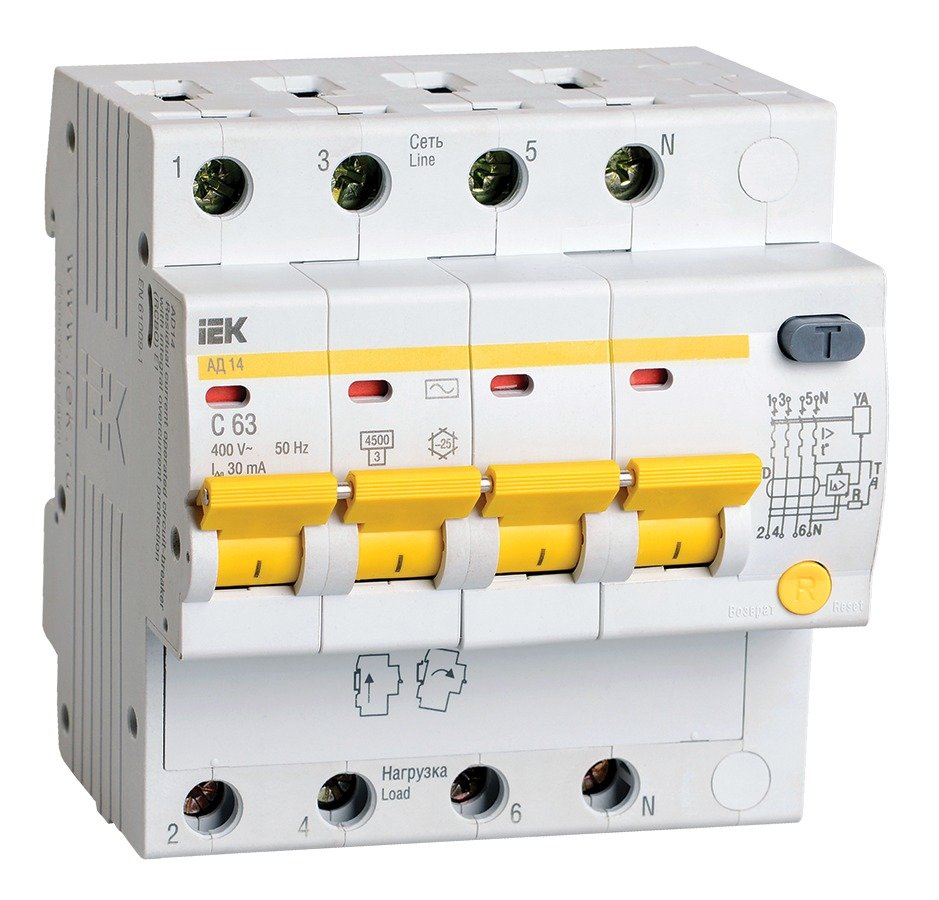

Дифференциальный автомат АД14 C63 30мА тип AC IEK KARAT MAD10-4-063-C-030

Самый мощный четырёхполюсный аппарат линейки: 63 А с характеристикой C и порогом утечки 30 мА. Его берут на трёхфазный ввод в дом или на крупного потребителя — электрокотёл, проточный нагреватель, станок. Одно устройство закрывает линию и от перегрузки с коротким замыканием, и от утечки. Учтите, что на вводе с разветвлённой сетью суммарный фоновый ток утечки подбирается к порогу и вызывает ложные отключения — тогда чувствительность 30 мА оставляют группам.

Четыре полюса: линия снимается целиком, вместе с нейтралью. Рабочее напряжение 230/400 В, частота 50 Гц, характеристика срабатывания C, номинальный ток 63 А, номинальный ток утечки 30 мА, тип AC. Отключающая способность 4,5 кА, расцепители тепловой и электромагнитный. Ширина 4,9 модуля, монтажная глубина ниши 72,1 мм, крепление на DIN-рейку, винтовые зажимы под кабель сечением до 35 мм², импульсное выдерживаемое напряжение 4 кВ, степень защиты IP20. Тип AC реагирует только на синусоидальный переменный ток утечки: для линий с импульсными блоками питания, инверторной техникой и светодиодными драйверами берут исполнение типа A.
