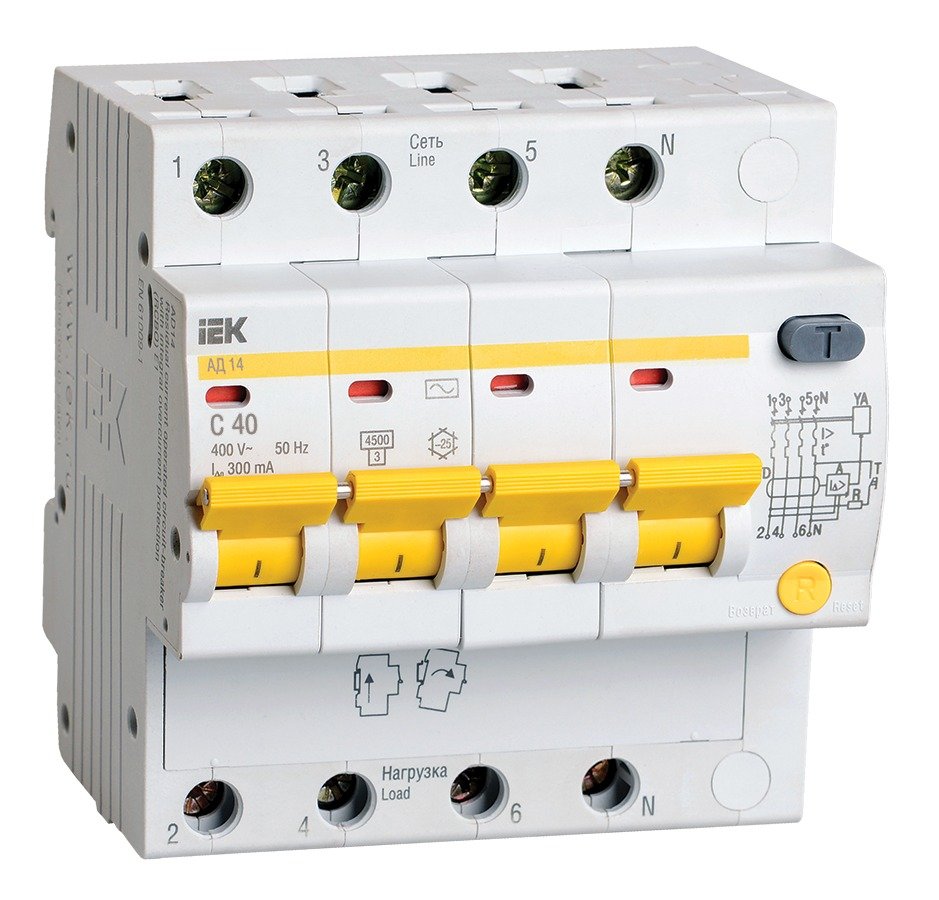

Дифференциальный автомат АД14 C40 300мА тип AC IEK KARAT MAD10-4-040-C-300

Порог утечки 300 мА — самый грубый из противопожарных: такой аппарат реагирует только на серьёзное повреждение изоляции и предназначен для головного места в схеме — трёхфазного ввода в дом или магистрали на отдельное строение. Номинал 40 А с характеристикой C держит нагрузку линии. Защиту человека он не обеспечивает: для розеточных и других групп, где возможно прикосновение, ниже по схеме ставят аппараты с порогом 30 мА или 10 мА.

Четыре полюса: линия снимается целиком, вместе с нейтралью. Рабочее напряжение 230/400 В, частота 50 Гц, характеристика срабатывания C, номинальный ток 40 А, номинальный ток утечки 300 мА, тип AC. Отключающая способность 4,5 кА, расцепители тепловой и электромагнитный. Ширина 4,9 модуля, монтажная глубина ниши 72,1 мм, крепление на DIN-рейку, винтовые зажимы под кабель сечением до 35 мм², импульсное выдерживаемое напряжение 4 кВ, степень защиты IP20. Тип AC реагирует только на синусоидальный переменный ток утечки: для линий с импульсными блоками питания, инверторной техникой и светодиодными драйверами берут исполнение типа A.
