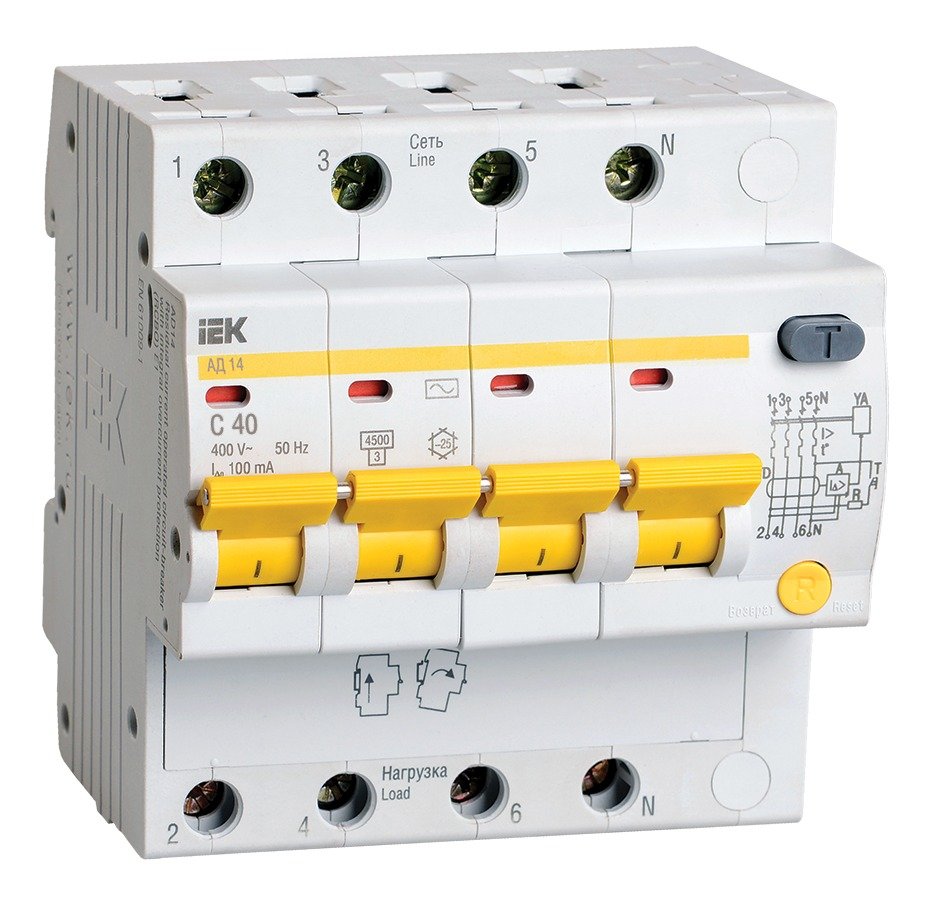

Дифференциальный автомат АД14 C40 100мА тип AC IEK KARAT MAD10-4-040-C-100

Трёхфазный ввод или магистраль на 40 А: аппарат снимает сразу три фазы и нейтраль, поэтому при утечке линия обесточивается целиком. Порог 100 мА противопожарный — его задача заметить повреждение изоляции кабеля, а не защитить человека, и потому на отходящие группы дополнительно ставят устройства с чувствительностью 30 мА. Характеристика C рассчитана на пусковые токи двигателей и бытовой техники.

Четыре полюса: линия снимается целиком, вместе с нейтралью. Рабочее напряжение 230/400 В, частота 50 Гц, характеристика срабатывания C, номинальный ток 40 А, номинальный ток утечки 100 мА, тип AC. Отключающая способность 4,5 кА, расцепители тепловой и электромагнитный. Ширина 4,9 модуля, монтажная глубина ниши 72,1 мм, крепление на DIN-рейку, винтовые зажимы под кабель сечением до 35 мм², импульсное выдерживаемое напряжение 4 кВ, степень защиты IP20. Тип AC реагирует только на синусоидальный переменный ток утечки: для линий с импульсными блоками питания, инверторной техникой и светодиодными драйверами берут исполнение типа A.
