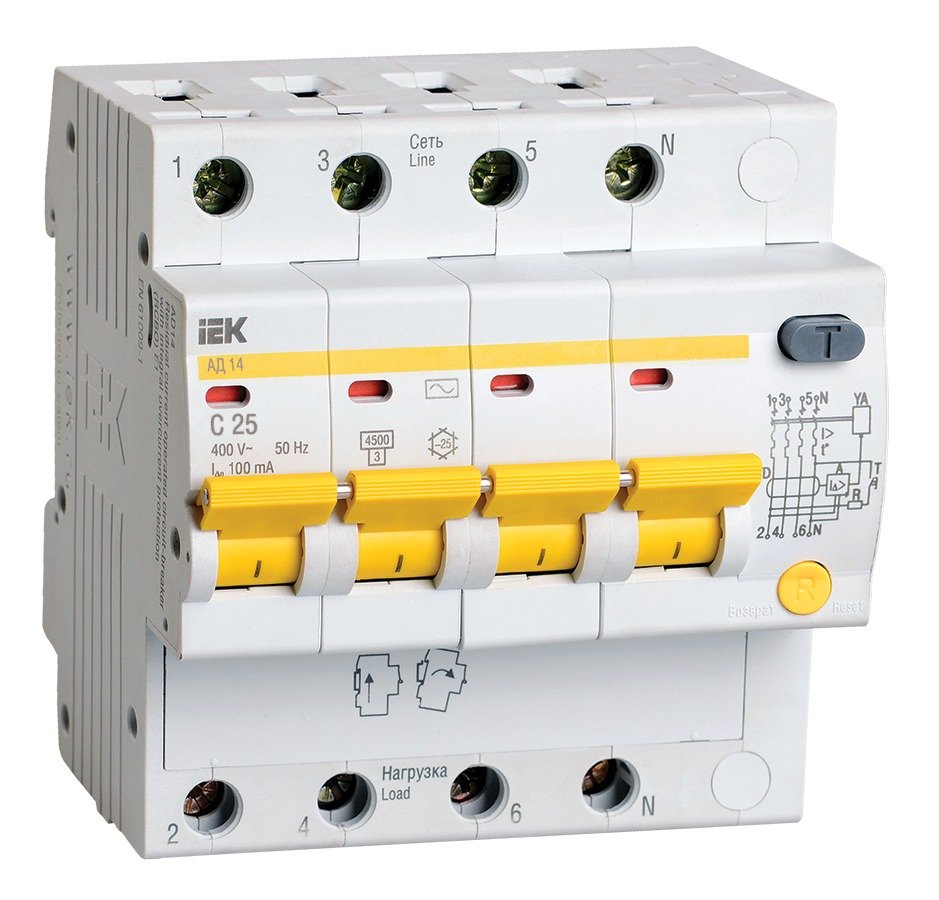

Дифференциальный автомат АД14 C25 100мА тип AC IEK KARAT MAD10-4-025-C-100

Четырёхполюсный аппарат для трёхфазной линии: три фазы и нейтраль снимаются одновременно. Номинал 25 А с характеристикой C подойдёт для отходящей линии на мастерскую, гараж или групповой щит с трёхфазным станком. Порог утечки 100 мА противопожарный — он ловит повреждение изоляции, но не защищает человека от прикосновения, поэтому на розеточные группы ниже по схеме ставят устройства с чувствительностью 30 мА.

Четыре полюса: линия снимается целиком, вместе с нейтралью. Рабочее напряжение 230/400 В, частота 50 Гц, характеристика срабатывания C, номинальный ток 25 А, номинальный ток утечки 100 мА, тип AC. Отключающая способность 4,5 кА, расцепители тепловой и электромагнитный. Ширина 4,9 модуля, монтажная глубина ниши 72,1 мм, крепление на DIN-рейку, винтовые зажимы под кабель сечением до 35 мм², импульсное выдерживаемое напряжение 4 кВ, степень защиты IP20. Тип AC реагирует только на синусоидальный переменный ток утечки: для линий с импульсными блоками питания, инверторной техникой и светодиодными драйверами берут исполнение типа A.
