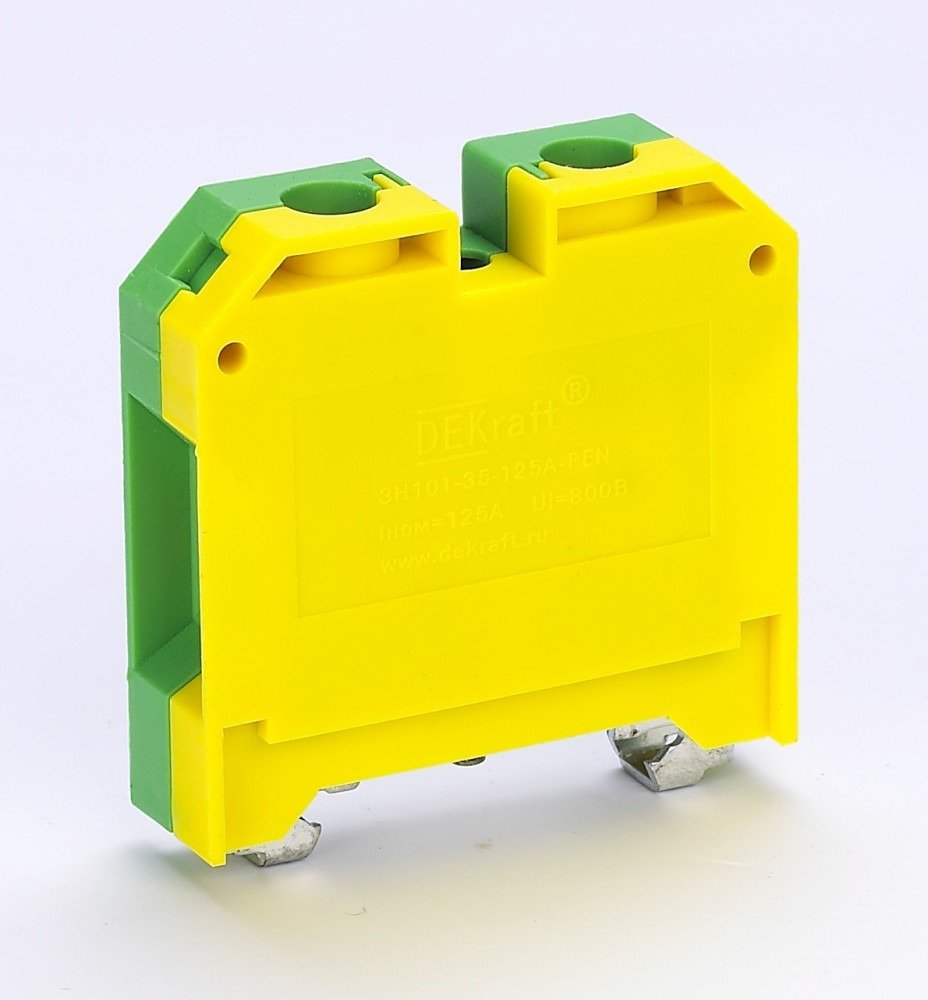

Зажим наборный заземляющий DEKraft ЗН-101 35 мм² 32416DEK

Старший зажим жёлто-зелёной линейки ЗН-101: жила до 35 мм², номинальный ток 125 А. Производитель отводит этот цвет нулевому защитному проводнику PE, и в таком сечении речь уже о магистральном PE — вводном, межщитовом, к отдельному корпусу.

Здесь хорошо видно, как устроена серия: корпус у 32416DEK, серого 32408DEK и синего 32409DEK один и тот же, с одинаковой жилой 3–35 мм², одинаковым током и шириной 18 мм на рейке. Разводит их только цвет — фаза, рабочий ноль, защитный проводник. На вводных клеммах это единственная метка, которая переживёт и ремонт, и смену хозяина щита. Чего цвет не задаёт — так это схему: соединение с шиной PE выполняется обычным порядком, отдельным проводником.

Жила обжимается в двух точках, насечки на клемме не дают ей выползти, флажок под зажимом не пускает провод мимо контакта. Контакт болтовой, латунные клеммы и винты, полиамидный корпус.

Планируя ряд, заложите торцевую пластину отдельно: в характеристиках серии она значится обязательной, а заглушки ЗП-102 этой поставки закрывают только типоразмеры 35–50 А и 100 А. Ограничители ФК-101 (32055DEK) и ФК-102 (32057DEK) подойдут любому размеру.
